การเดินสายแผงสวิตช์ PCIe
ใช้ส่วนนี้เพื่อทำความเข้าใจกับวิธีเดินสายแผงสวิตช์ PCIe
สายไฟและสายไซด์แบนด์
หมายเหตุ
- สอดสายผ่านตัวยึดสายและส่วนประกอบแผ่นกั้น จากนั้นเดินสายลอดใต้ถาดคอมพิวท์ตามภาพด้านล่าง
- บอร์ดสวิตช์ PCIe จะอยู่ในตำแหน่งตามภาพด้านล่าง เมื่อเดินสายในขณะที่เลื่อนบอร์ดออก ความยาวสายจริงที่ต้องการจะยาวกว่าที่แสดงในภาพประกอบ

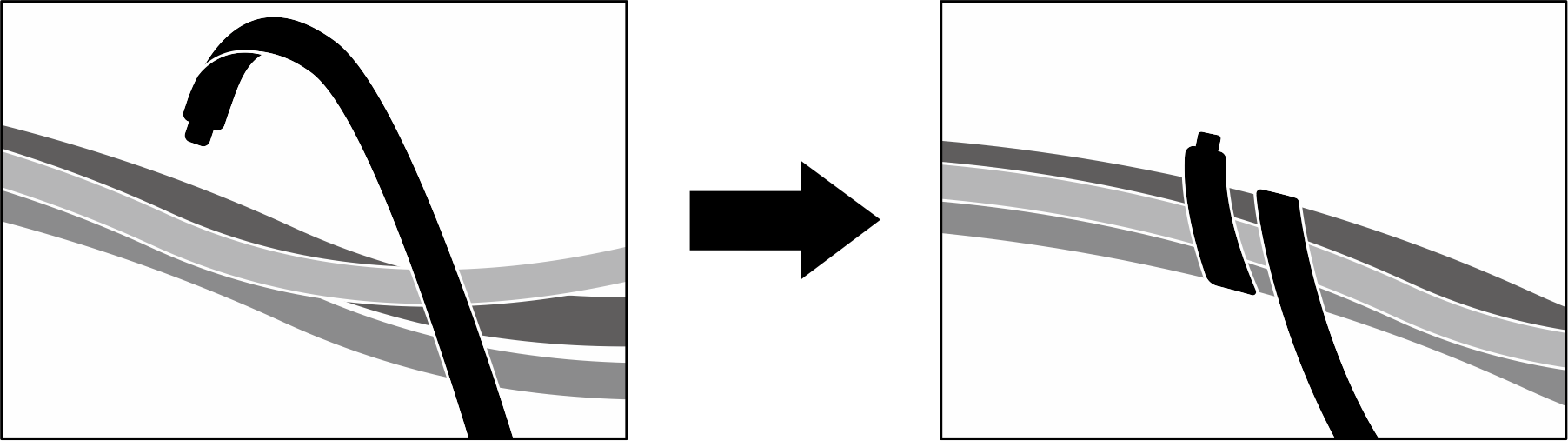

- หลังจากเดินสายเสร็จแล้ว ให้มัดสายด้วยตัวรัดสาย ดูมัดสายที่เชื่อมต่อกับแผงสวิตช์ PCIe

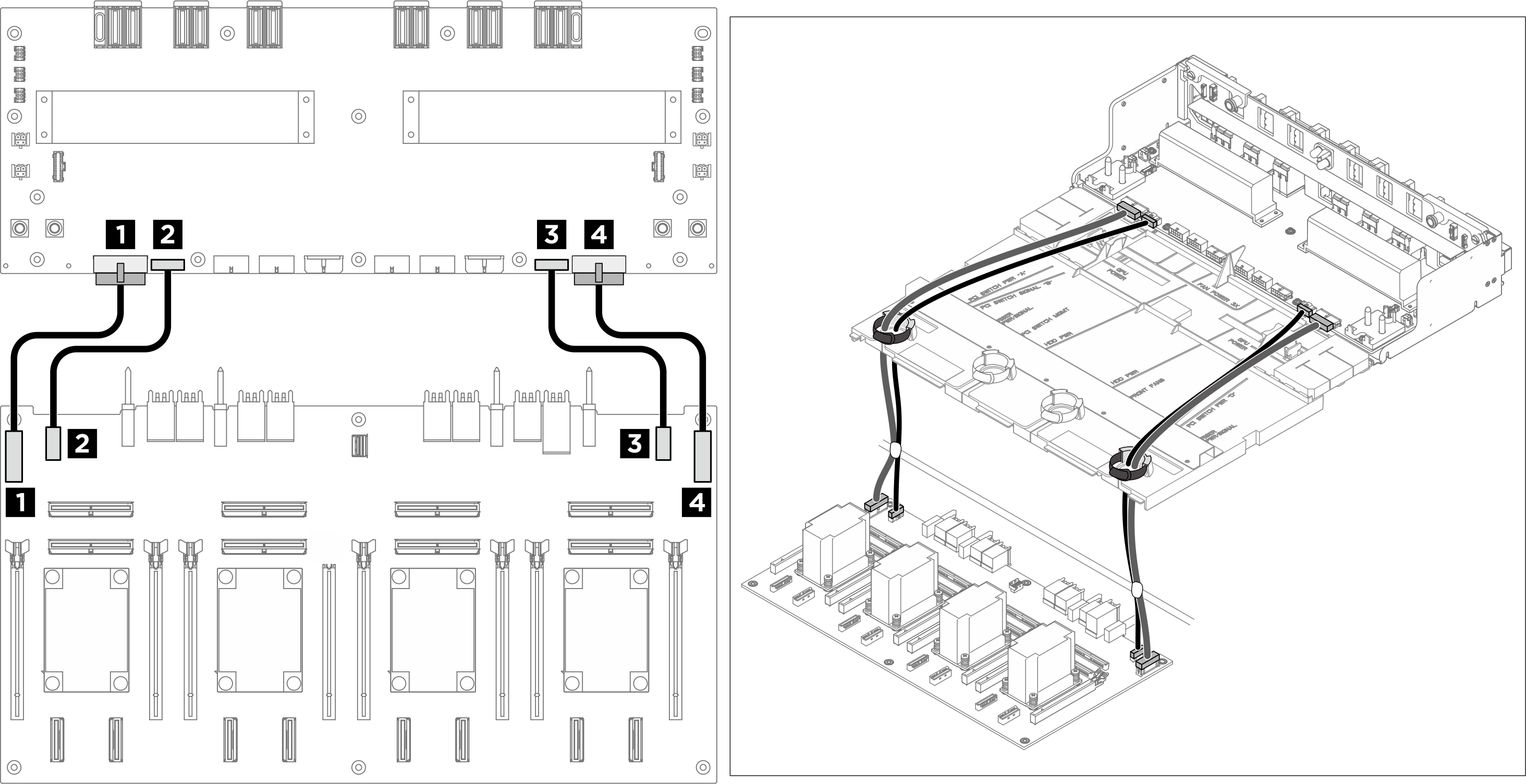

รูปที่ 1. การเดินสายไฟและสาย Sideband
| จาก | ไปยัง |
|---|---|
| 1 แผงสวิตช์ PCIe: ขั้วต่อไฟฟ้าของแผงจ่ายไฟ 1 (PDB PWR1) | 1 แผงจ่ายไฟ: ขั้วต่อไฟฟ้าของแผงสวิตช์ PCIe 1 (F-RISER PWR1) |
| 2 แผงสวิตช์ PCIe: ขั้วต่อไซด์แบนด์ของแผงจ่ายไฟ 1 (PDB SB1) | 2 แผงจ่ายไฟ: ขั้วต่อไซด์แบนด์ของแผงสวิตช์ PCIe 1 (SWSB1) |
| 3 แผงสวิตช์ PCIe: ขั้วต่อไฟฟ้าของแผงจ่ายไฟ 2 (PDB PWR2) | 3 แผงจ่ายไฟ: ขั้วต่อไฟฟ้าของแผงสวิตช์ PCIe 2 (F-RISER PWR2) |
| 4 แผงสวิตช์ PCIe: ขั้วต่อไซด์แบนด์ของแผงจ่ายไฟ 2 (PDB SB2) | 4 แผงจ่ายไฟ: ขั้วต่อไซด์แบนด์ของแผงสวิตช์ PCIe 2 (SWSB2) |
สายสัญญาณ
หมายเหตุ
- หากจำเป็น ให้ติดป้ายกำกับที่ปลายสายทั้งสองข้าง
ติดส่วนพื้นที่สีขาวของป้ายที่ปลายสายด้านหนึ่ง
พันป้ายรอบสาย และติดเข้ากับส่วนพื้นที่สีขาว- ทำซ้ำเพื่อติดป้ายอีกอันเข้ากับปลายสายอีกด้านหนึ่ง

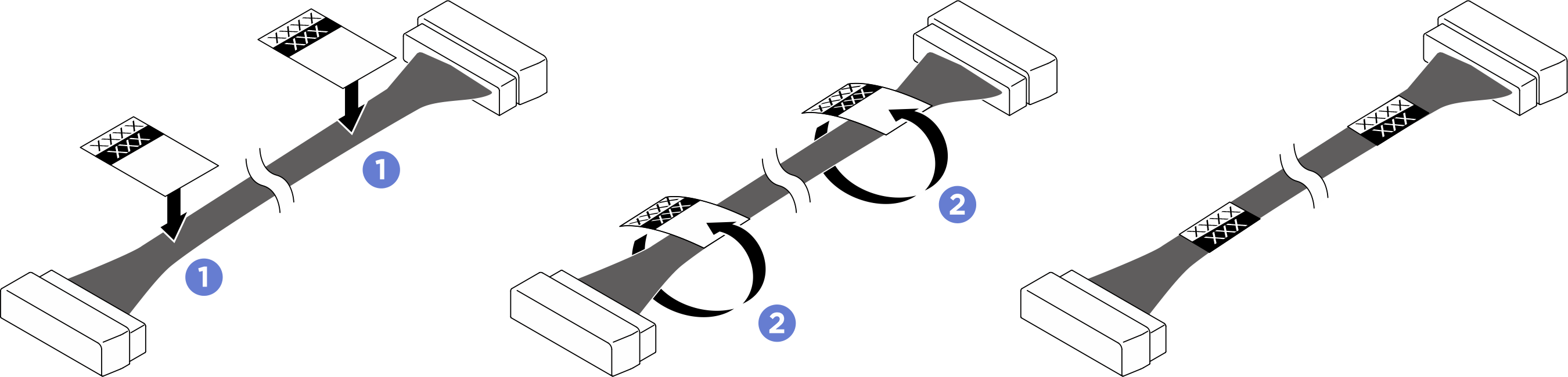

รูปที่ 2. การติดป้ายกำกับ
- สอดสายผ่านตัวยึดสายและส่วนประกอบแผ่นกั้นตามภาพด้านล่าง
- เดินสายที่เชื่อมต่อกับขั้วต่อ MCIO 7 และ 9 ลอดใต้ถาดคอมพิวท์ตามภาพด้านล่าง
- บอร์ดสวิตช์ PCIe จะอยู่ในตำแหน่งตามภาพด้านล่าง เมื่อเดินสายในขณะที่เลื่อนบอร์ดออก ความยาวสายจริงที่ต้องการจะยาวกว่าที่แสดงในภาพประกอบ
- หลังจากเดินสายเสร็จแล้ว ให้มัดสายด้วยตัวรัดสาย ดูมัดสายที่เชื่อมต่อกับแผงสวิตช์ PCIe

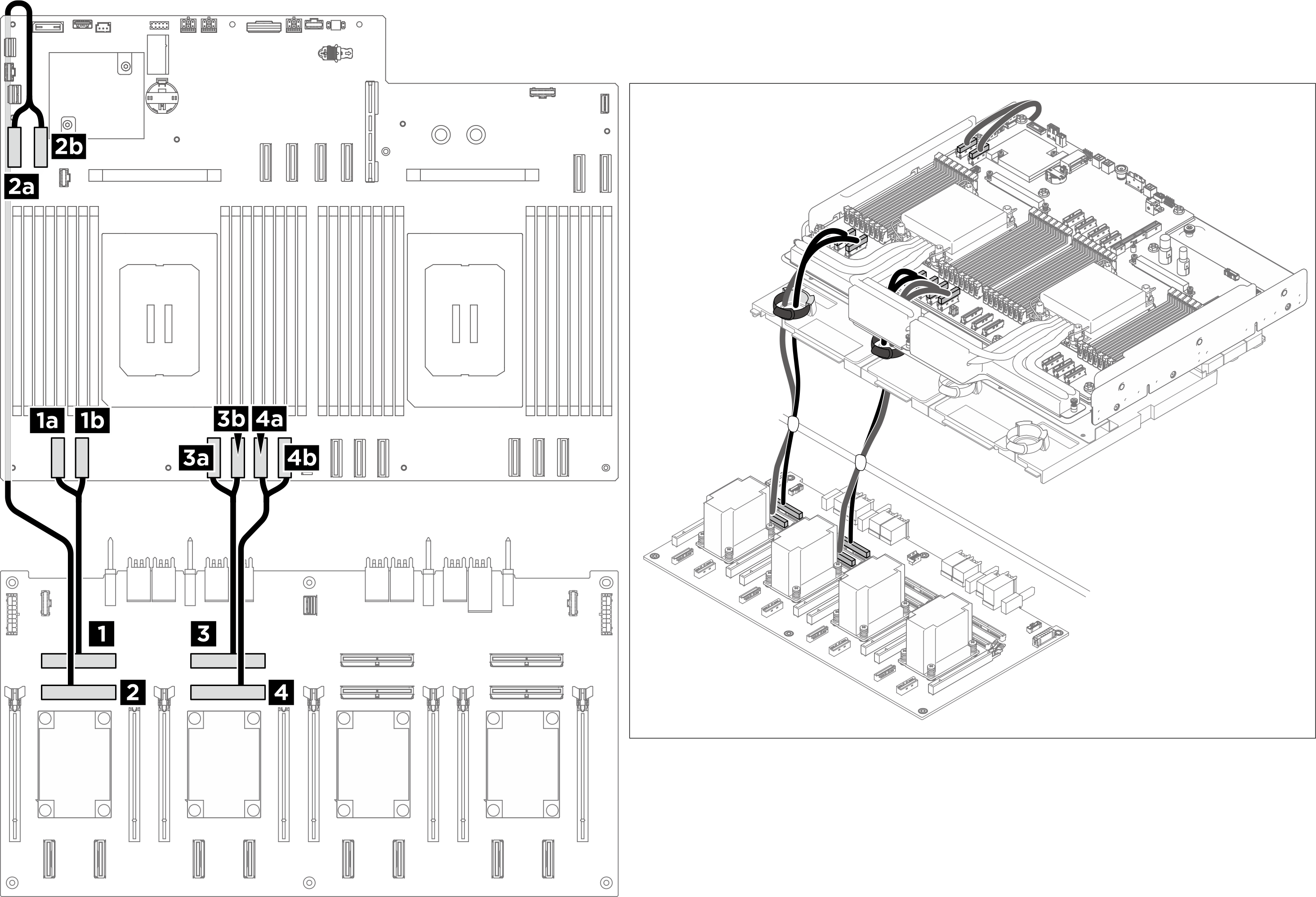

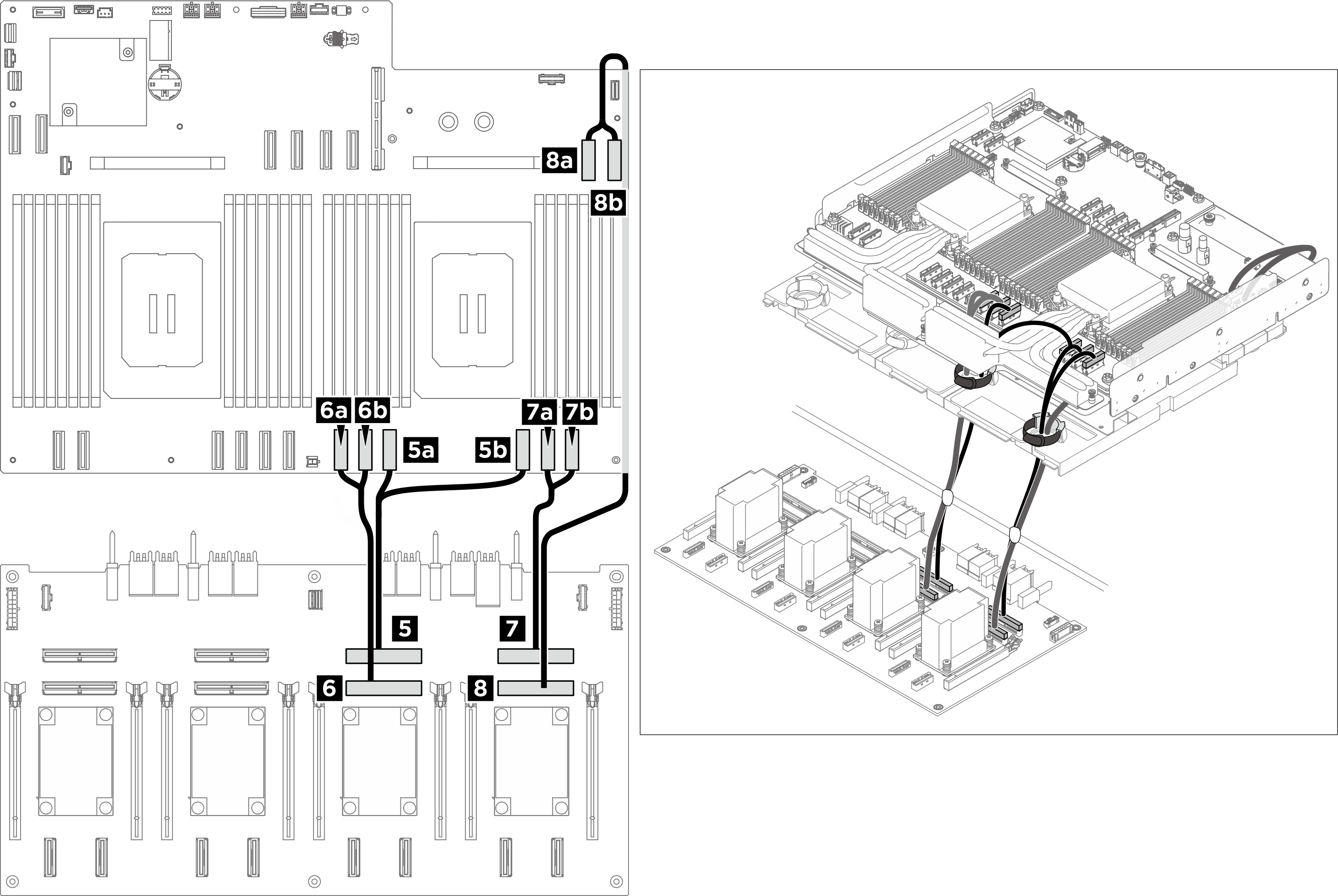

รูปที่ 3. การเดินสายสัญญาณ
| จาก | ไปยัง | ป้าย |
|---|---|---|
| 1 แผงสวิตช์ PCIe: ขั้วต่อ MCIO 1 (MCIO1) | 1a แผงระบบ: ขั้วต่อ MCIO 1 (MCIO1A) |
|
| 1b แผงระบบ: ขั้วต่อ MCIO 1 (MCIO1B) |
| |
| 2 แผงสวิตช์ PCIe: ขั้วต่อ MCIO 2 (MCIO2) | 2a แผงระบบ: ขั้วต่อ MCIO 9 (MCIO9A) |
|
| 2b แผงระบบ: ขั้วต่อ MCIO 9 (MCIO9B) |
| |
| 3 แผงสวิตช์ PCIe: ขั้วต่อ MCIO 3 (MCIO3) หมายเหตุ
| 3a แผงระบบ: ขั้วต่อ MCIO 2 (MCIO2B) |
|
| 3b แผงระบบ: ขั้วต่อ MCIO 2 (MCIO2A) |
| |
| 4 แผงสวิตช์ PCIe: ขั้วต่อ MCIO 4 (MCIO4) | 4a แผงระบบ: ขั้วต่อ MCIO 3 (MCIO3A) |
|
| 4b แผงระบบ: ขั้วต่อ MCIO 3 (MCIO3B) |
| |
| 5 แผงสวิตช์ PCIe: ขั้วต่อ MCIO 5 (MCIO5) หมายเหตุ
| 5a แผงระบบ: ขั้วต่อ MCIO 5 (MCIO5B) |
|
| 5b แผงระบบ: ขั้วต่อ MCIO 5 (MCIO5A) |
| |
| 6 แผงสวิตช์ PCIe: ขั้วต่อ MCIO 6 (MCIO6) | 6a แผงระบบ: ขั้วต่อ MCIO 10 (MCIO10A) |
|
| 6b แผงระบบ: ขั้วต่อ MCIO 10 (MCIO10B) |
| |
| 7 แผงสวิตช์ PCIe: ขั้วต่อ MCIO 7 (MCIO7) | 7a แผงระบบ: ขั้วต่อ MCIO 6 (MCIO6A) |
|
| 7b แผงระบบ: ขั้วต่อ MCIO 6 (MCIO6B) |
| |
| 8 แผงสวิตช์ PCIe: ขั้วต่อ MCIO 8 (MCIO8) หมายเหตุ
| 8a แผงระบบ: ขั้วต่อ MCIO 7 (MCIO7B) |
|
| 8b แผงระบบ: ขั้วต่อ MCIO 7 (MCIO7A) |
|
สายการจัดการ GPU
หมายเหตุ
- หากจำเป็น ให้ติดป้ายกำกับที่ปลายสายทั้งสองข้าง
- ติดส่วนพื้นที่สีขาวของป้ายที่ปลายสายด้านหนึ่ง
- พันป้ายรอบสาย และติดเข้ากับส่วนพื้นที่สีขาว
- ทำซ้ำเพื่อติดป้ายอีกอันเข้ากับปลายสายอีกด้านหนึ่ง
รูปที่ 4. การติดป้ายกำกับ - สอดสายผ่านตัวยึดสายและส่วนประกอบแผ่นกั้น จากนั้นเดินสายลอดใต้ถาดคอมพิวท์ตามภาพด้านล่าง
- บอร์ดสวิตช์ PCIe จะอยู่ในตำแหน่งตามภาพด้านล่าง เมื่อเดินสายในขณะที่เลื่อนบอร์ดออก ความยาวสายจริงที่ต้องการจะยาวกว่าที่แสดงในภาพประกอบ
- หลังจากเดินสายเสร็จแล้ว ให้มัดสายด้วยตัวรัดสาย ดูมัดสายที่เชื่อมต่อกับแผงสวิตช์ PCIe

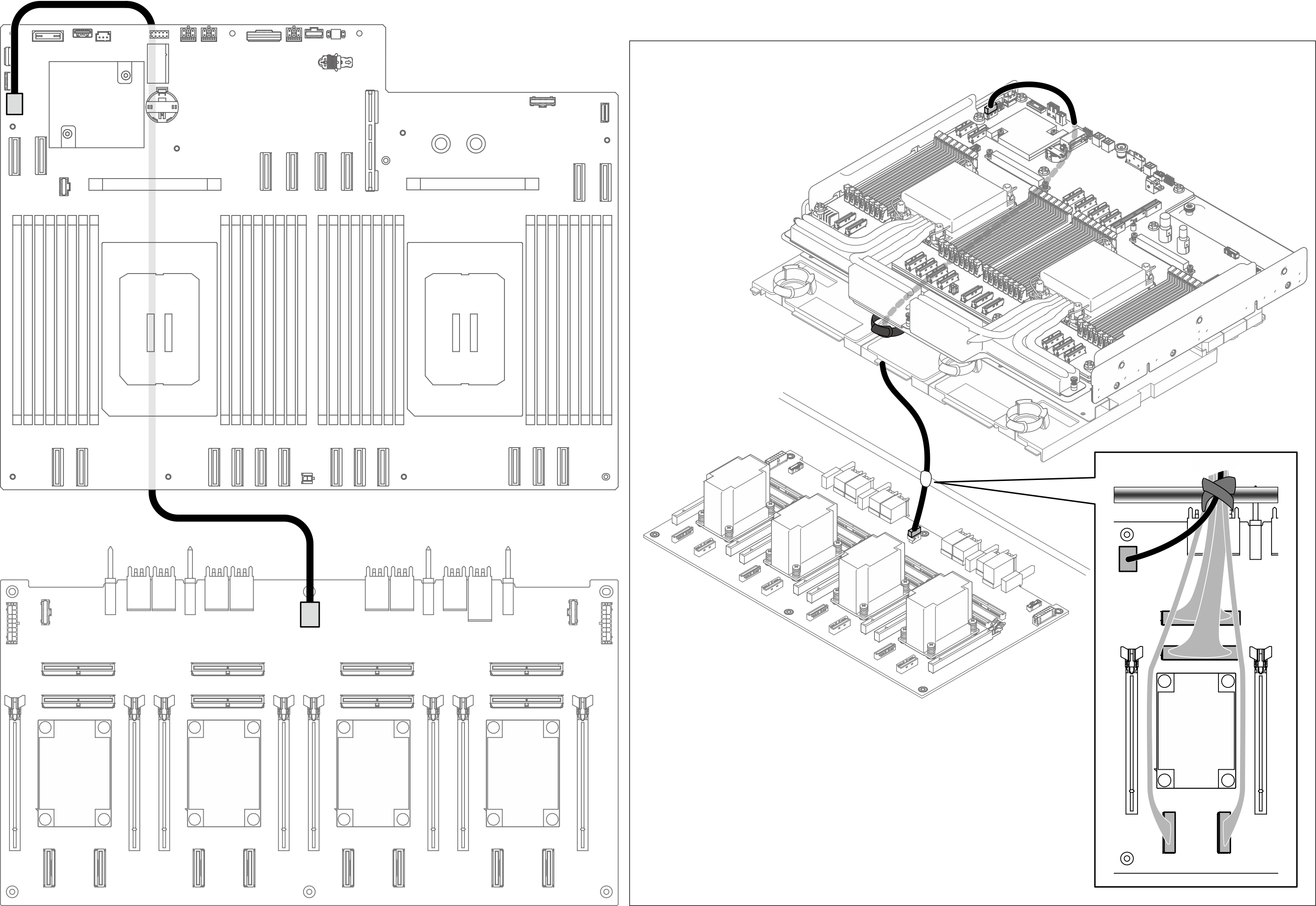

รูปที่ 5. การเดินสายการจัดการ GPU
| จาก | ไปยัง | ป้าย |
|---|---|---|
| 1 แผงสวิตช์ PCIe: ขั้วต่อการจัดการ GPU (MGMT) | 1 แผงระบบ: ขั้วต่อไซด์แบนด์ของสวิตช์ PCIe (PCIE SW SIDEBAND) |
|
มัดสายที่เชื่อมต่อกับแผงสวิตช์ PCIe
- แบ่งสายที่เชื่อมต่อกับแผงสวิตช์ PCIe ออกเป็นหกชุด และยึดเข้ากับครอสบาร์ด้วยตัวรัดสาย
- เก็บสายให้ห่างจากตัวระบายความร้อนของแผงสวิตช์ PCIe

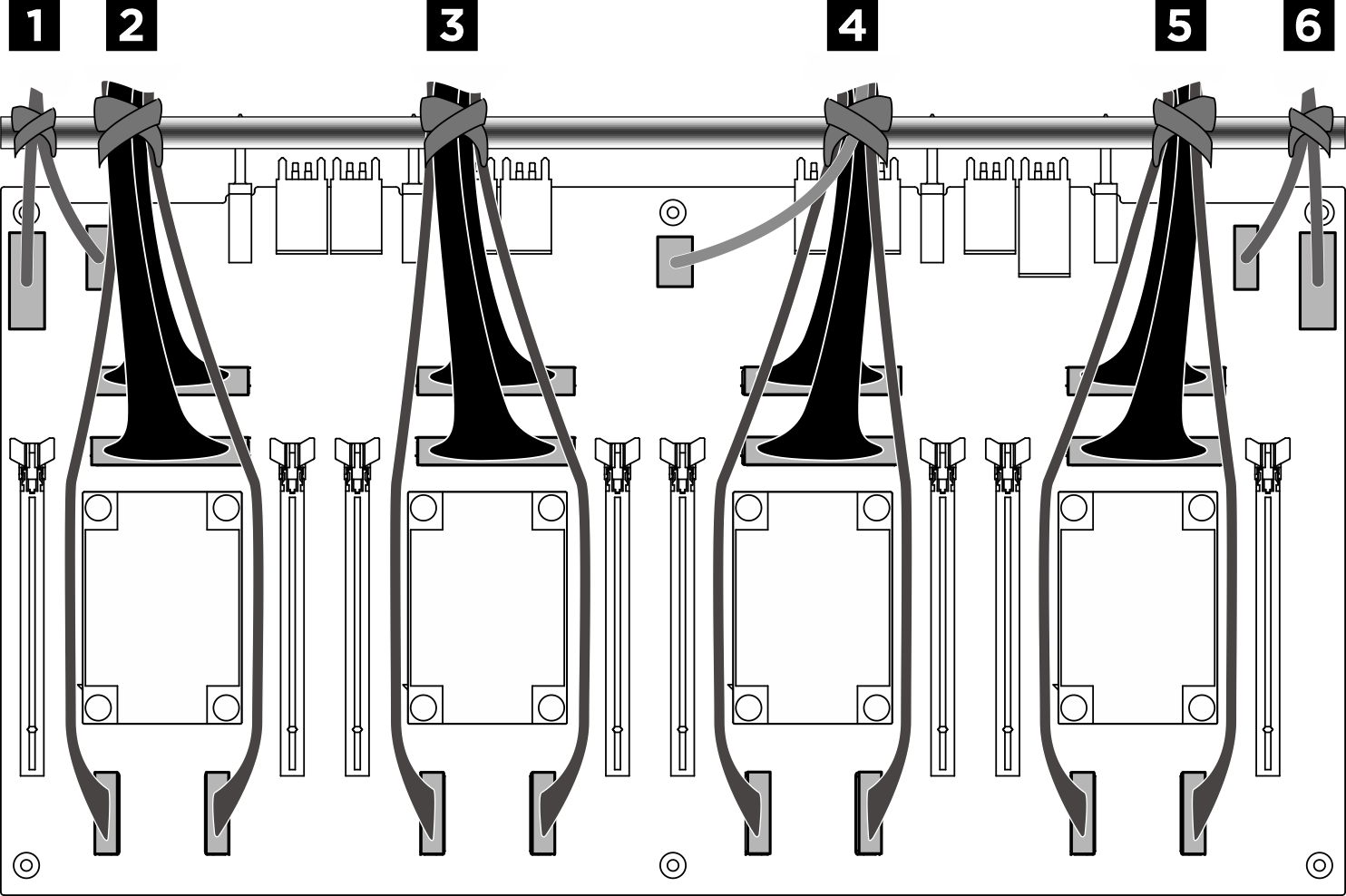

รูปที่ 6. การยึดสายด้วยตัวรัด
| ชุดสาย | สาย | ขั้วต่อ (บนแผงสวิตช์ PCIe) |
|---|---|---|
| 1 | สายสองชุด:
|
|
| 2 | สายสี่เส้น:
|
|
| 3 | สายสี่เส้น:
|
|
| 4 | สายห้าเส้น:
|
|
| 5 | สายสี่เส้น:
|
|
| 6 | สายสองชุด:
|
|
