การเดินสายแผงวงจรหลัก GPU

ใช้ส่วนนี้เพื่อทำความเข้าใจวิธีเดินสายแผงวงจรหลัก GPU

หมายเหตุ
สอดสายผ่านตัวยึดสายและส่วนประกอบแผ่นกั้น จากนั้นเดินสายลอดใต้ถาดคอมพิวท์ตามภาพด้านล่าง

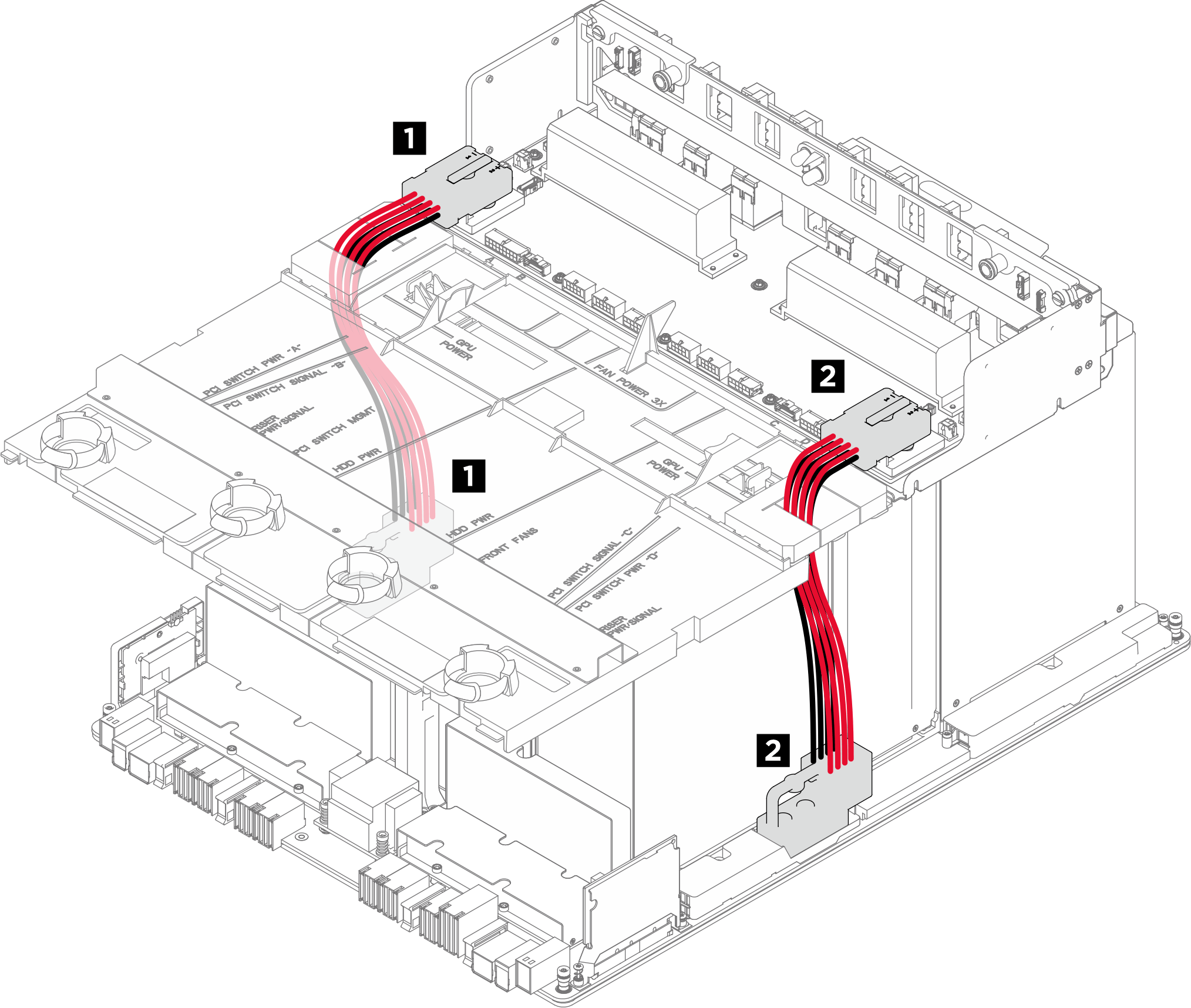

รูปที่ 1. การเดินสายแผงวงจรหลัก GPU
GPU baseboard cable routing
จากไปยัง
1 แผงวงจรหลัก GPU: ขั้วต่อไฟฟ้าด้านซ้าย1 แผงจ่ายไฟ: ขั้วต่อไฟฟ้าของแผงวงจรหลัก GPU ด้านซ้าย (GPU PWR)
2 แผงวงจรหลัก GPU: ขั้วต่อไฟฟ้าด้านขวา2 แผงจ่ายไฟ: ขั้วต่อไฟฟ้าแผงวงจรหลัก GPU ด้านขวา (GPU PWR)
