Disposición de los cables de la placa base de la GPU

Utilice la sección para comprender la disposición de los cables para la placa base de la GPU.

Nota

Pase los cables a través del soporte de cables y el conjunto del deflector y, a continuación, páselos por debajo de la bandeja de computación, tal como se muestra a continuación.

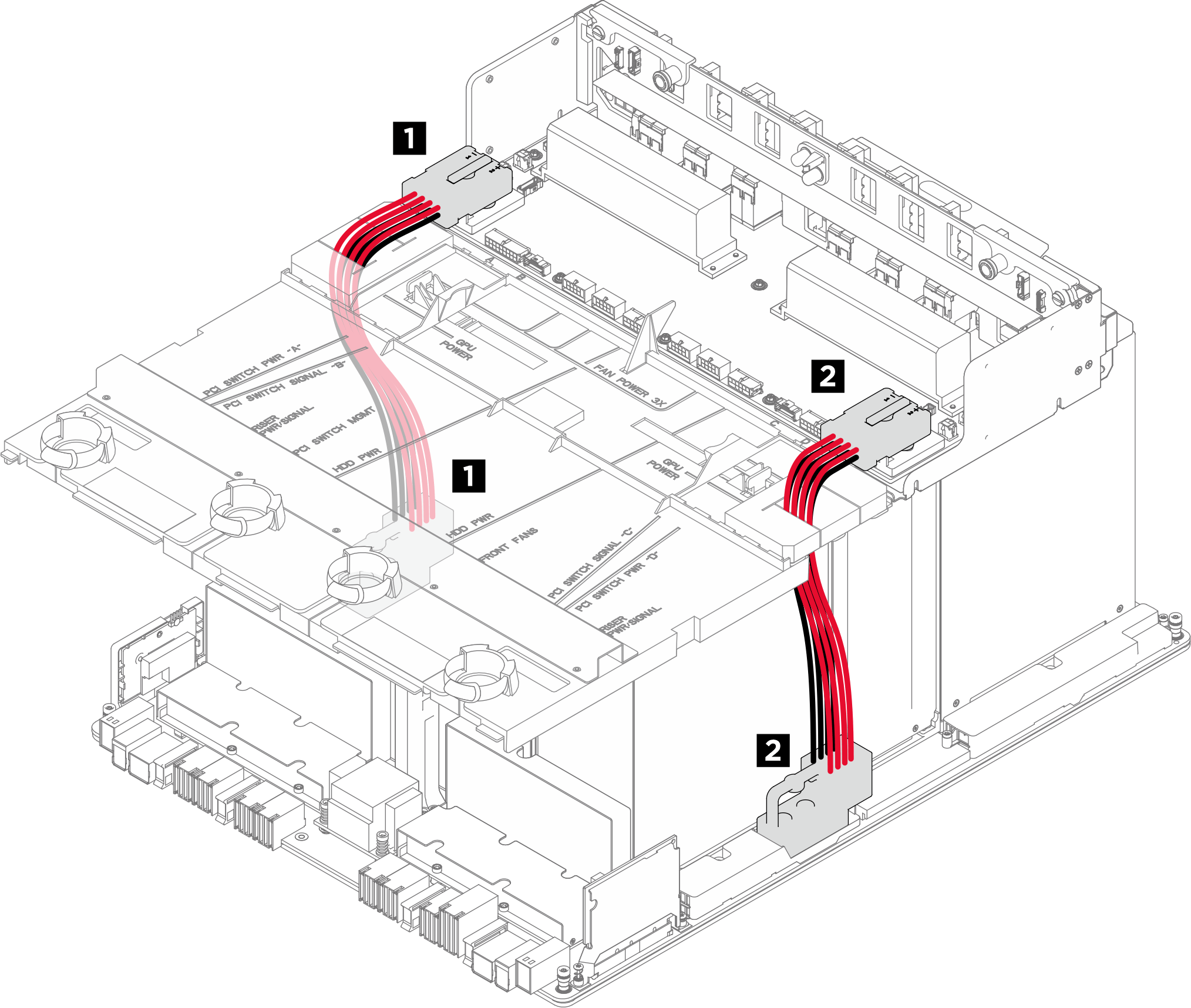

Figura 1. Disposición de los cables de la placa base de la GPU

Desde	Hasta
1 Placa base de la GPU: conector de alimentación izquierdo	1 Placa de distribución de alimentación: conector de alimentación de la placa base de la GPU izquierdo (GPU PWR)
2 Placa base de la GPU: conector de alimentación derecho	2 Placa de distribución de alimentación: conector de alimentación de la placa base de la GPU derecho (GPU PWR)
