Disposición de los cables de la placa posterior de unidad de 2,5 pulgadas
Use la sección para comprender la disposición de los cables para la placa posterior de la unidad de 2,5 pulgadas.
Nota
- Si es necesario, pegue las etiquetas en ambos extremos de los cables.
Pegue la parte del espacio en blanco de la etiqueta a un extremo del cable.
Enrolle la etiqueta alrededor del cable y péguela a la parte del espacio en blanco.- Repita este procedimiento para pegar la otra etiqueta al extremo opuesto del cable.
Figura 1. Aplicación de la etiqueta
- Pase los cables de alimentación a través del soporte de cables y el conjunto del deflector y, a continuación, páselos por debajo de la bandeja de computación, tal como se muestra a continuación.
Según la ubicación de la placa posterior de la unidad, seleccione el plan de disposición correspondiente:
Cuando finalice la disposición de los cables, ate los cables con bridas. Consulte Agrupación de los cables conectados a la placa del conmutador PCIe (paquetes 2, 3, 4 y 5).
Placa posterior 1

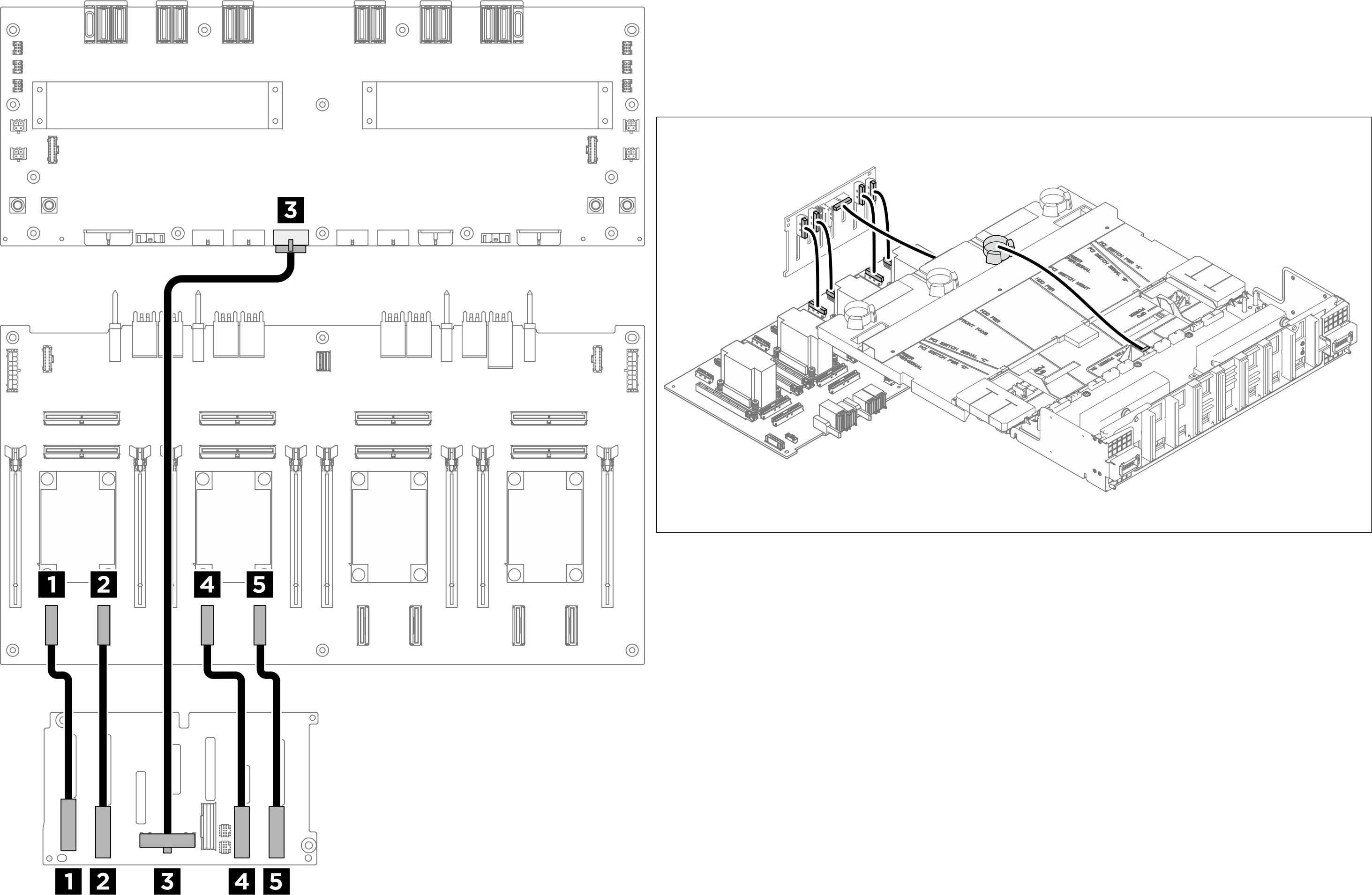

Figura 2. Disposición de los cables de la placa posterior 1
| Desde | Hasta | Etiqueta |
|---|---|---|
| 1 Placa posterior 1: conector NVMe 0-1 | 1 Placa del conmutador PCIe: conector NVMe 1 (NVME1) |
|
| 2 Placa posterior 1: conector NVMe 2-3 | 2 Placa del conmutador PCIe: conector NVMe 2 (NVME2) |
|
| 3 Placa posterior 1: conector de alimentación | 3 Placa de distribución de alimentación: conector de alimentación de la placa posterior 1 (BP1 PWR) |
|
| 4 Placa posterior 1: conector NVMe 4-5 | 4 Placa del conmutador PCIe: conector NVMe 3 (NVME3) |
|
| 5 Placa posterior 1: conector NVMe 6-7 | 5 Placa del conmutador PCIe: conector NVMe 4 (NVME4) |
|
Placa posterior 2

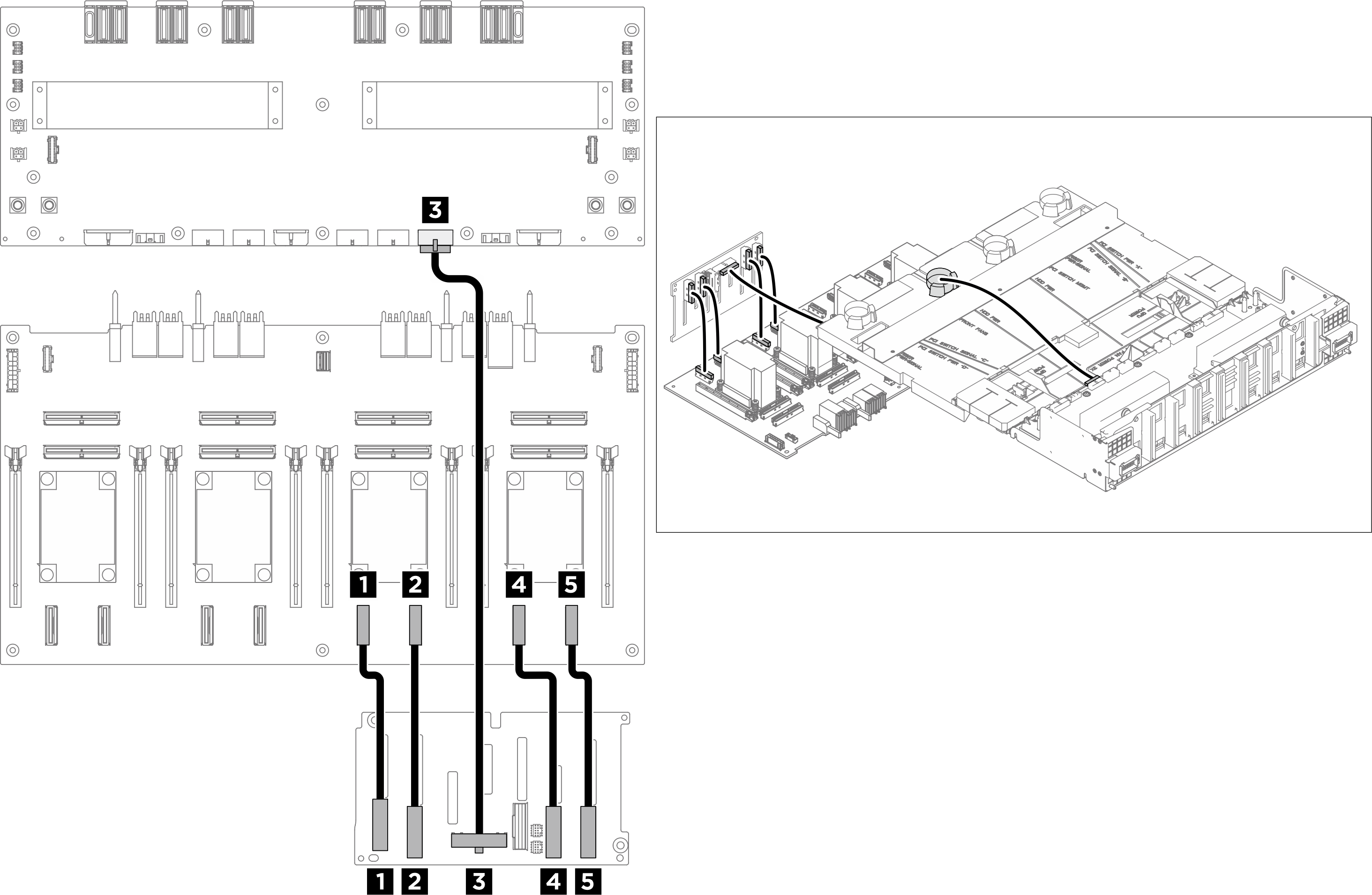

Figura 3. Disposición de los cables de la placa posterior 2
| Desde | Hasta | Etiqueta |
|---|---|---|
| 1 Placa posterior 2: conector NVMe 0-1 | 1 Placa del conmutador PCIe: conector NVMe 5 (NVME5) |
|
| 2 Placa posterior 2: conector NVMe 2-3 | 2 Placa del conmutador PCIe: conector NVMe 6 (NVME6) |
|
| 3 Placa posterior 2: conector de alimentación | 3 Placa de distribución de alimentación: conector de alimentación de la placa posterior 2 (BP2 PWR) |
|
| 4 Placa posterior 2: conector NVMe 4-5 | 4 Placa del conmutador PCIe: conector NVMe 7 (NVME7) |
|
| 5 Placa posterior 2: conector NVMe 6-7 | 5 Placa del conmutador PCIe: conector NVMe 8 (NVME8) |
|
Agrupación de los cables conectados a la placa del conmutador PCIe
- Divida los cables conectados a la placa del conmutador PCIe en seis paquetes y fíjelos a la barra cruzada con bridas para cables.
- Mantenga los cables alejados de los disipadores de calor de la placa de conmutación PCIe.
Figura 4. Fijación de los cables con las bridas de cables
| Haz | Cable | Conector (en la placa del conmutador PCIe) |
|---|---|---|
| 1 | Dos cables:
|
|
| 2 | Cuatro cables:
|
|
| 3 | Cuatro cables:
|
|
| 4 | Cinco cables:
|
|
| 5 | Cuatro cables:
|
|
| 6 | Dos cables:
|
|
