Conectores de la placa del sistema para la disposición de los cables
Las siguientes ilustraciones muestran los conectores internos de la placa del sistema que se utilizan para la disposición interna de los cables.

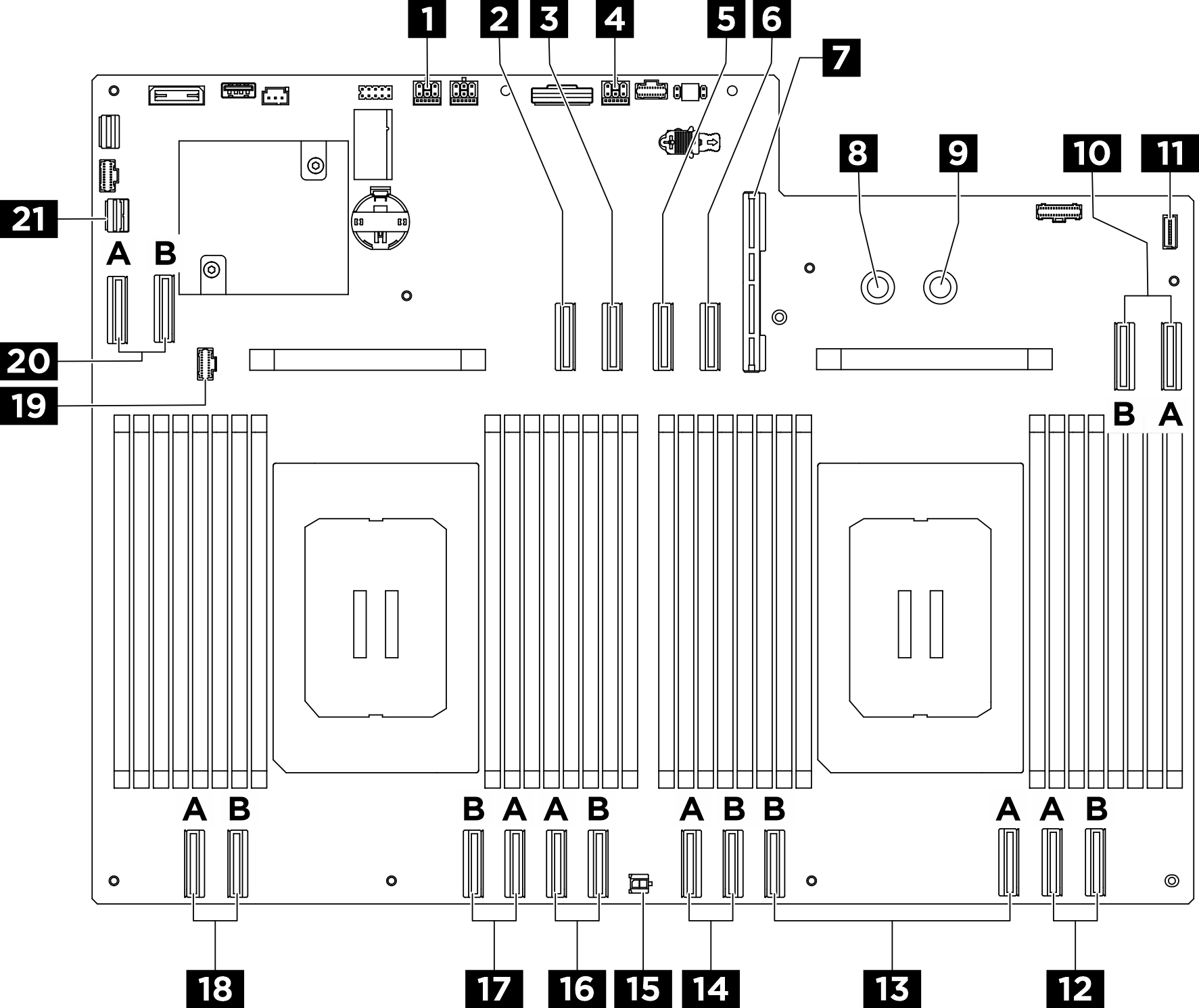

Figura 1. Conectores de la placa del sistema para la disposición de los cables
| 1 Conector de banda lateral y alimentación de la tarjeta de expansión PCIe 2 (BP PWR/SIG 2) | 2 Conector de señal de la tarjeta de expansión PCIe 2 (MCIO4B) |
| 3 Conector de señal de la tarjeta de expansión PCIe 2 (MCIO4A) | 4 Conector de banda lateral y alimentación de la tarjeta de expansión PCIe 1 (BP PWR/SIG 3) |
| 5 Conector de señal de la tarjeta de expansión PCIe 1 (MCIO8A) | 6 Conector de señal de la tarjeta de expansión PCIe 1 (MCIO8B) |
| 7 Conector de la placa de E/S del sistema (DC-SCM) | 8 Conector a tierra (-) (PSU_GND) |
| 9 Conector de 12 V (+) (PSU_P12V) | 10 Conector MCIO 7 (MCIO7A/MCIO7B) |
| 11 Conector del panel de diagnóstico integrado (FRONT IO2) | 12 Conector MCIO 6 (MCIO6A/MCIO6B) |
| 13 Conector MCIO 5 (MCIO5A/MCIO5B) | 14 Conector MCIO 10 (MCIO10A/MCIO10B) |
| 15 Conector de alimentación de la placa de control del ventilador frontal (Rear IO PWR) | 16 Conector MCIO 3 (MCIO3A/MCIO3B) |
| 17 Conector MCIO 2 (MCIO2A/MCIO2B) | 18 Conector MCIO 1 (MCIO1A/MCIO1B) |
| 19 Conector de señal de la placa de control del ventilador frontal (BOT FAN BOARD) | 20 Conector MCIO 9 (MCIO9A/MCIO9B) |
| 21 Conector de banda lateral del conmutador PCIe (PCIE SW SIDEBAND) |
