Conectores de la tarjeta de interposición de PSU

Consulte esta sección para localizar los conectores en la tarjeta de interposición de la PSU.

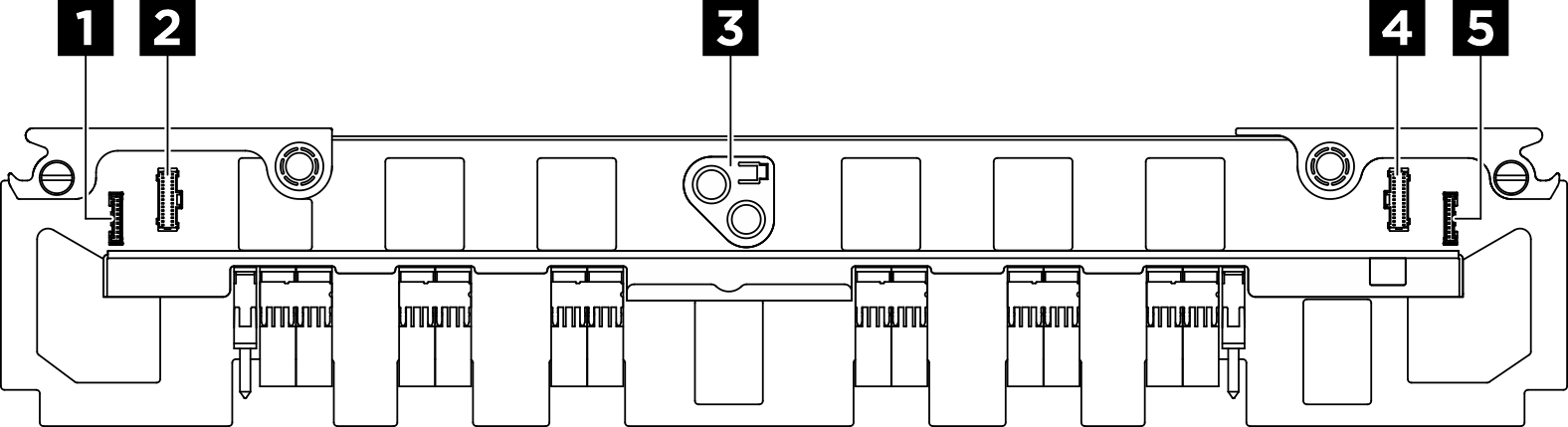

Figura 1. Conectores de la tarjeta de interposición de PSU

1 Conector de señal y alimentación del ventilador 18 (FAN2 LEAK2)	2 Conector de banda lateral de la placa de distribución de alimentación 1 (PDB SB1)
3 Conector de alimentación de la placa del sistema (MB PWR)	4 Conector de banda lateral de la placa de distribución de alimentación 2 (PDB SB2)
5 Conector de señal y alimentación del ventilador 16 (FAN1 LEAK1)
