Connettori dell'interposer PSU

Consultare questa sezione per individuare i connettori sull'interposer PSU.

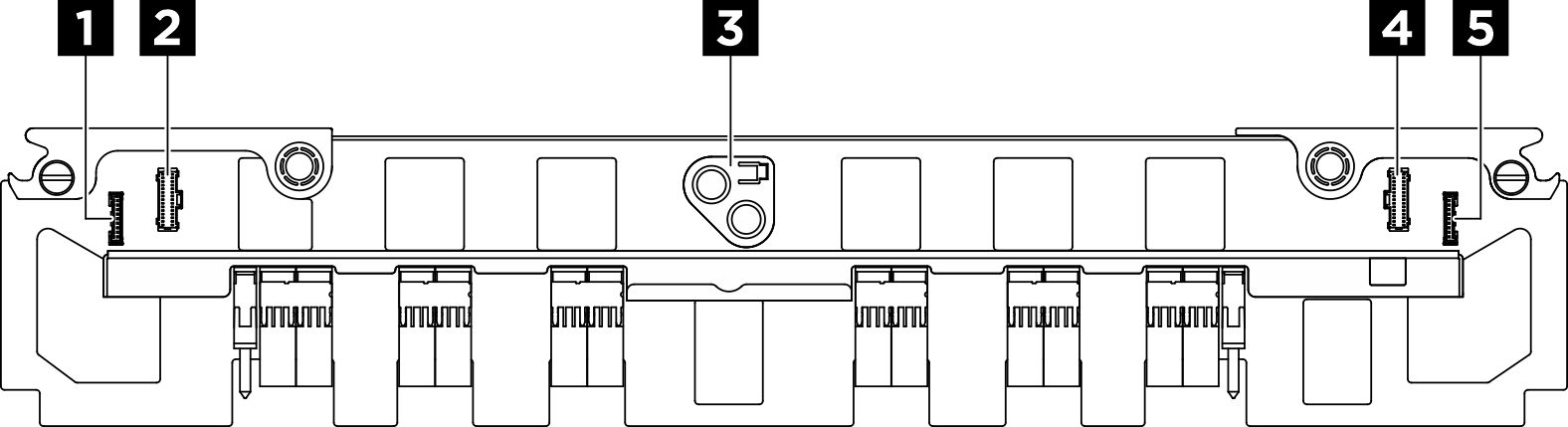

Figura 1. Connettori dell'interposer PSU

1 Connettore di alimentazione e segnale della ventola 18 (FAN2 LEAK2)	2 Connettore laterale della scheda di distribuzione dell'alimentazione 1 (PDB SB1)
3 Connettore di alimentazione della scheda di sistema (MB PWR)	4 Connettore laterale della scheda di distribuzione dell'alimentazione 2 (PDB SB2)
5 Connettore di alimentazione e segnale della ventola 16 (FAN1 LEAK1)
