PSU 轉插卡接頭
請參閱本節以找出 PSU 轉插卡上的接頭。

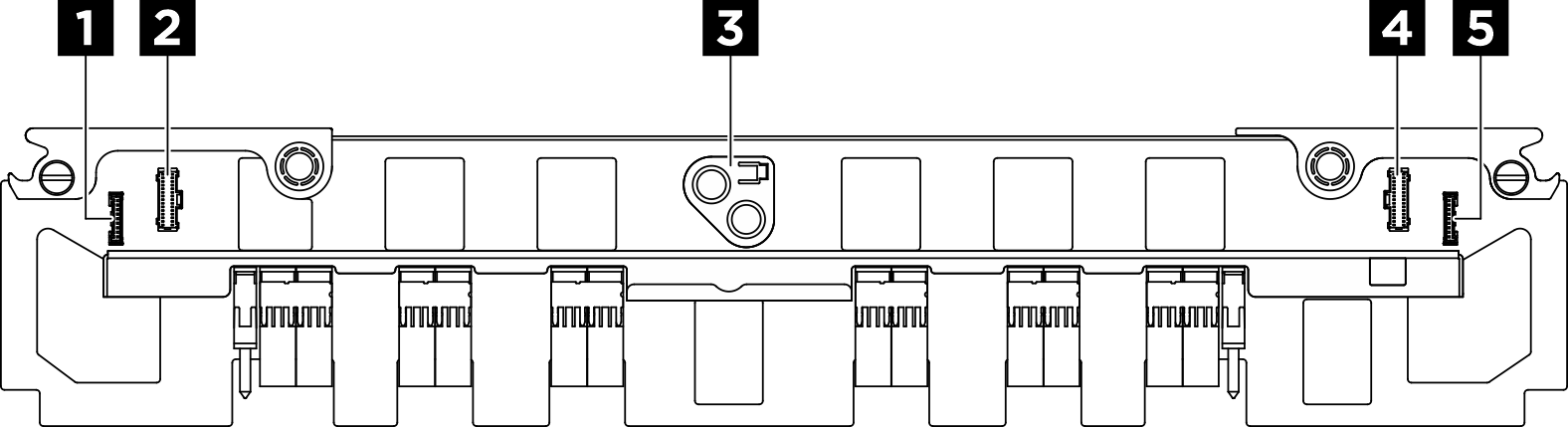

圖 1. PSU 轉插卡接頭
| 1 風扇 18 電源與信號接頭 (FAN2 LEAK2) | 2 電源配送板側頻接頭 1 (PDB SB1) |
| 3 主機板電源接頭 (MB PWR) | 4 電源配送板側頻接頭 2 (PDB SB2) |
| 5 風扇16電源與信號接頭 (FAN1 LEAK1) |
