Conectores da placa de interposição de PSU

Consulte esta seção para localizar os conectores na placa de interposição de PSU.

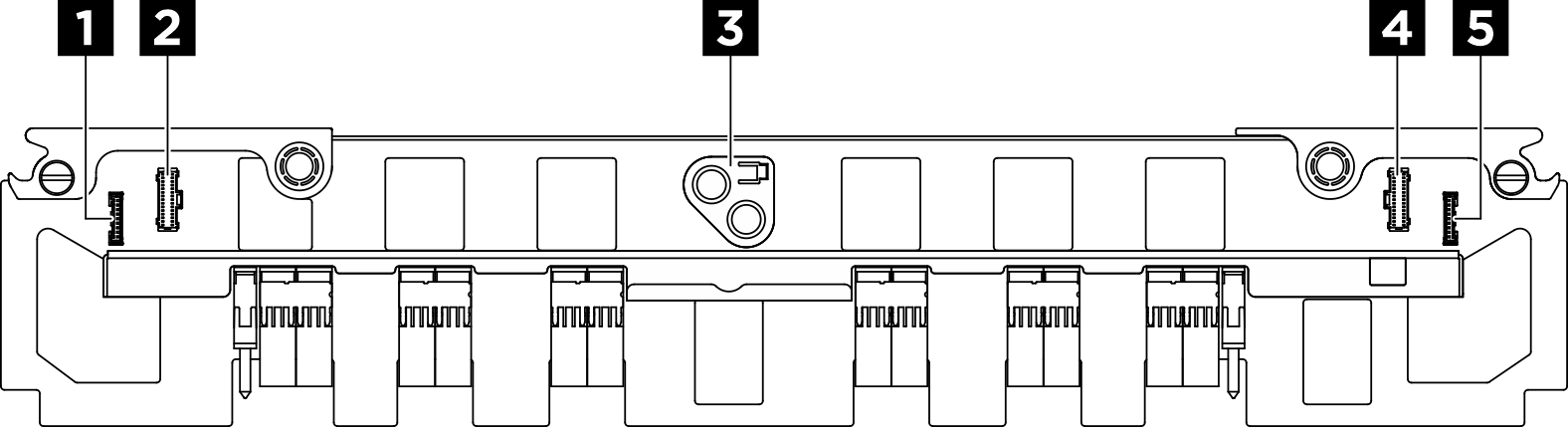

Figura 1. Conectores da placa de interposição de PSU

1 Conector de sinal e de energia do ventilador 18 (FAN2 LEAK2)	2 Conector lateral da placa de distribuição de energia 1 (PDB SB1)
3 Conector de energia da placa-mãe (MB PWR)	4 Conector lateral da placa de distribuição de energia 2 (PDB SB2)
5 Conector de sinal e de energia do ventilador 16 (FAN1 LEAK1)
