Roteamento de cabos da placa riser PCIe
Use esta seção para entender o roteamento de cabos das placas riser PCIe.
Nota
- Se necessário, cole as etiquetas nas duas extremidades dos cabos.
Coloque a parte branca da etiqueta em uma extremidade do cabo.
Passe a etiqueta ao redor do cabo e cole na parte branca.- Repita para prender a outra etiqueta na extremidade oposta do cabo.
Figura 1. Aplicação de etiqueta
- Direcione os cabos de alimentação sob a bandeja de cálculo, conforme ilustrado abaixo.
- Direcione os cabos de sinal sobre a placa-mãe, conforme ilustrado abaixo.
- Para obter informações sobre o roteamento do cabo de alimentação da DPU, consulte Roteamento de cabos de alimentação do adaptador de DPU.
Roteamento de cabos da placa riser PCIe

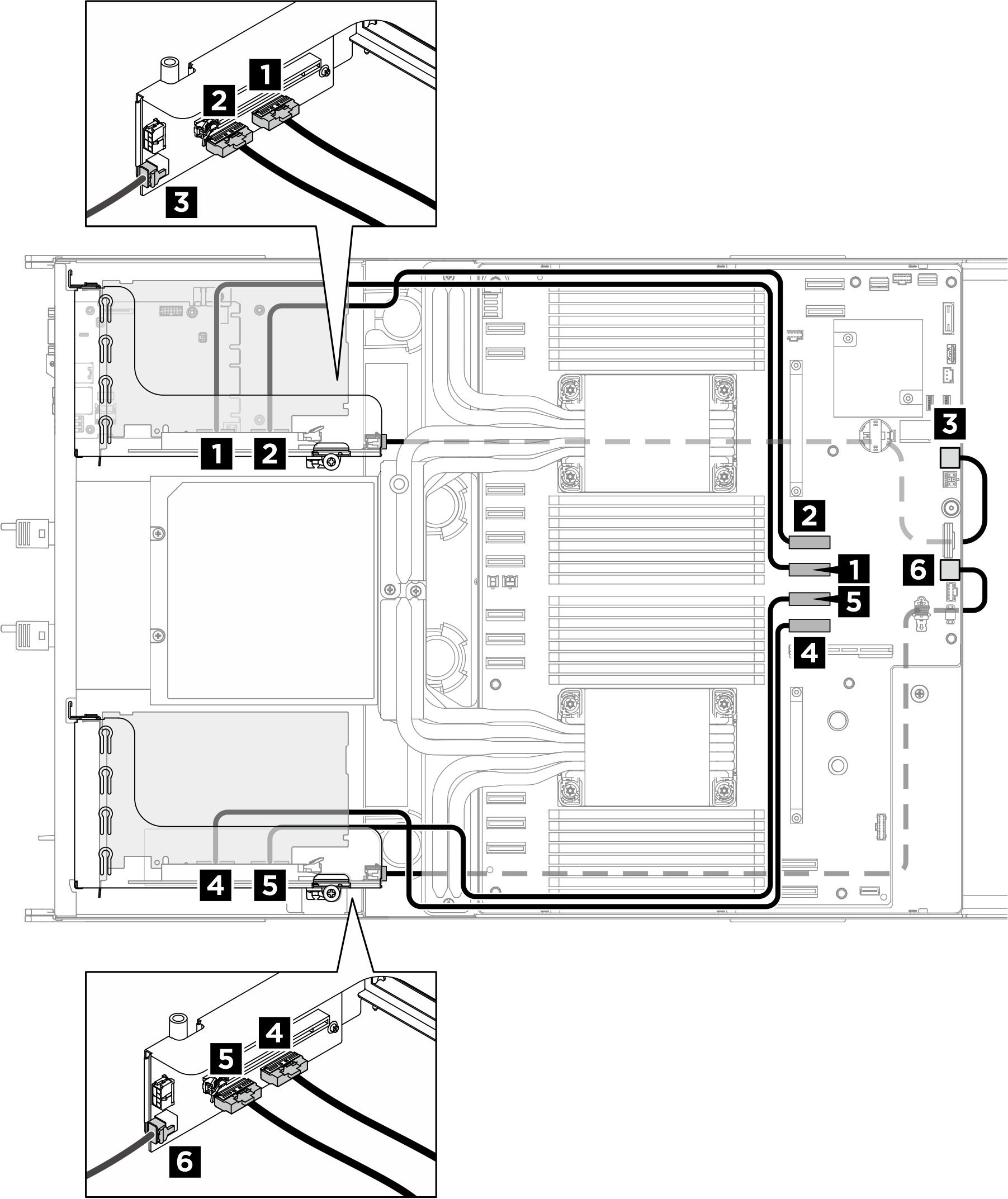

Figura 2. Roteamento de cabos da placa riser PCIe
| No | Para | Etiqueta |
|---|---|---|
| 1 Conector de sinal de placa riser PCIe 2 (MCIO 2) | 2 Placa-mãe: Conectores de sinal da placa riser PCIe 2 (MCIO4A) |
|
| 2 Conector de sinal de placa riser PCIe 2 (MCIO 1) | 1 Placa-mãe: Conectores de sinal da placa riser PCIe 2 (MCIO4B) |
|
| 3 Conector de energia de placa riser PCIe 2 (RISER PWR) | 3 Placa-mãe: Conector de energia e lateral de placa riser PCIe 2 (BP PWR/SIG 2) |
|
| 4 Conector de sinal de placa riser PCIe 1 (MCIO 2) | 5 Placa-mãe: Conectores de sinal da placa riser PCIe 1 (MCIO8B) |
|
| 5 Conector de sinal de placa riser PCIe 1 (MCIO 1) | 4 Placa-mãe: Conectores de sinal da placa riser PCIe 1 (MCIO8A) |
|
| 6 Conector de energia de placa riser PCIe 1 (RISER PWR) | 6 Placa-mãe: Conector de energia e lateral da placa riser PCIe 1 (BP PWR/SIG 3) |
|
