Roteamento de cabos da placa de interposição de PSU

Use esta seção para entender o roteamento de cabos da placa de interposição de PSU.

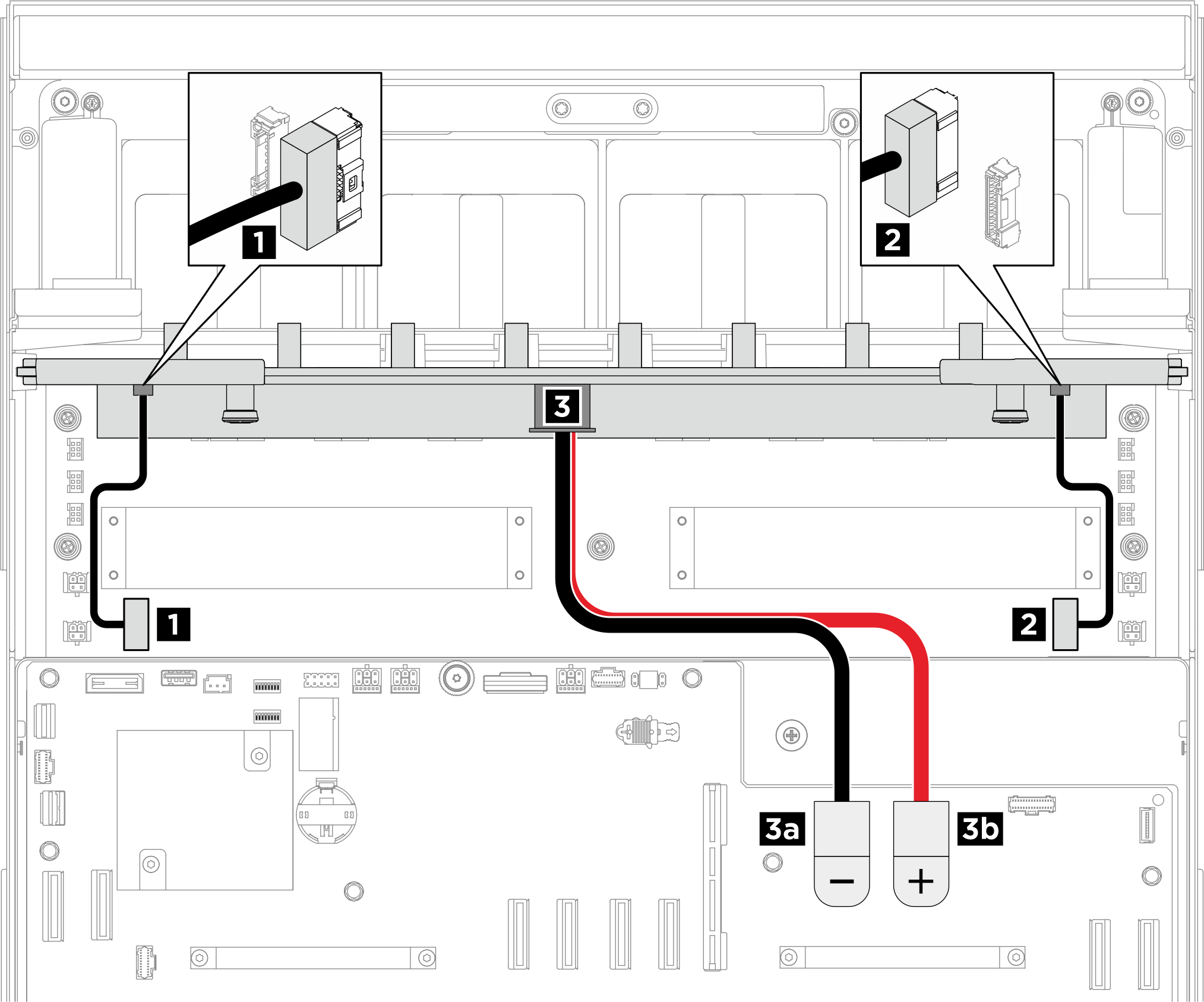

Figura 1. Roteamento de cabos da placa de interposição de PSU

No	Para
1 Placa de interposição de PSU: Conector lateral da placa de distribuição de energia 1 (PDB SB1)	1 Placa de distribuição de energia: Conector lateral da placa de interposição de PSU 1 (PIB SB1)
2 Placa de interposição de PSU: Conector lateral da placa de distribuição de energia 2 (PDB SB2)	2 Placa de distribuição de energia: Conector lateral da placa de interposição de PSU 2 (PIB SB2)
3 Placa de interposição de PSU: Conector de energia da placa-mãe (MB PWR)	3a Placa-mãe: Conector de aterramento (-) (PSU_GND) (cabo preto)
	3b Placa-mãe: Conector de 12V (+) (PSU_P12V) (cabo vermelho)
