Roteamento de cabos da placa de comutador PCIe
Use a seção para entender o roteamento de cabos da placa de comutador PCIe.
Cabos de alimentação e lateral
Nota
- Passe os cabos pelo suporte do cabo e pelo conjunto do defletor e, em seguida, direcione-os sob a bandeja de cálculo, conforme ilustrado abaixo.
- A placa de comutador PCIe está posicionada conforme ilustrado abaixo. Ao direcionar os cabos enquanto desliza a placa para fora, o comprimento real do cabo necessário será maior do que mostrado nas ilustrações.
- Depois de concluir o roteamento de cabos, agrupe os cabos com braçadeiras. Consulte Agrupar os cabos conectados à placa de comutador PCIe.

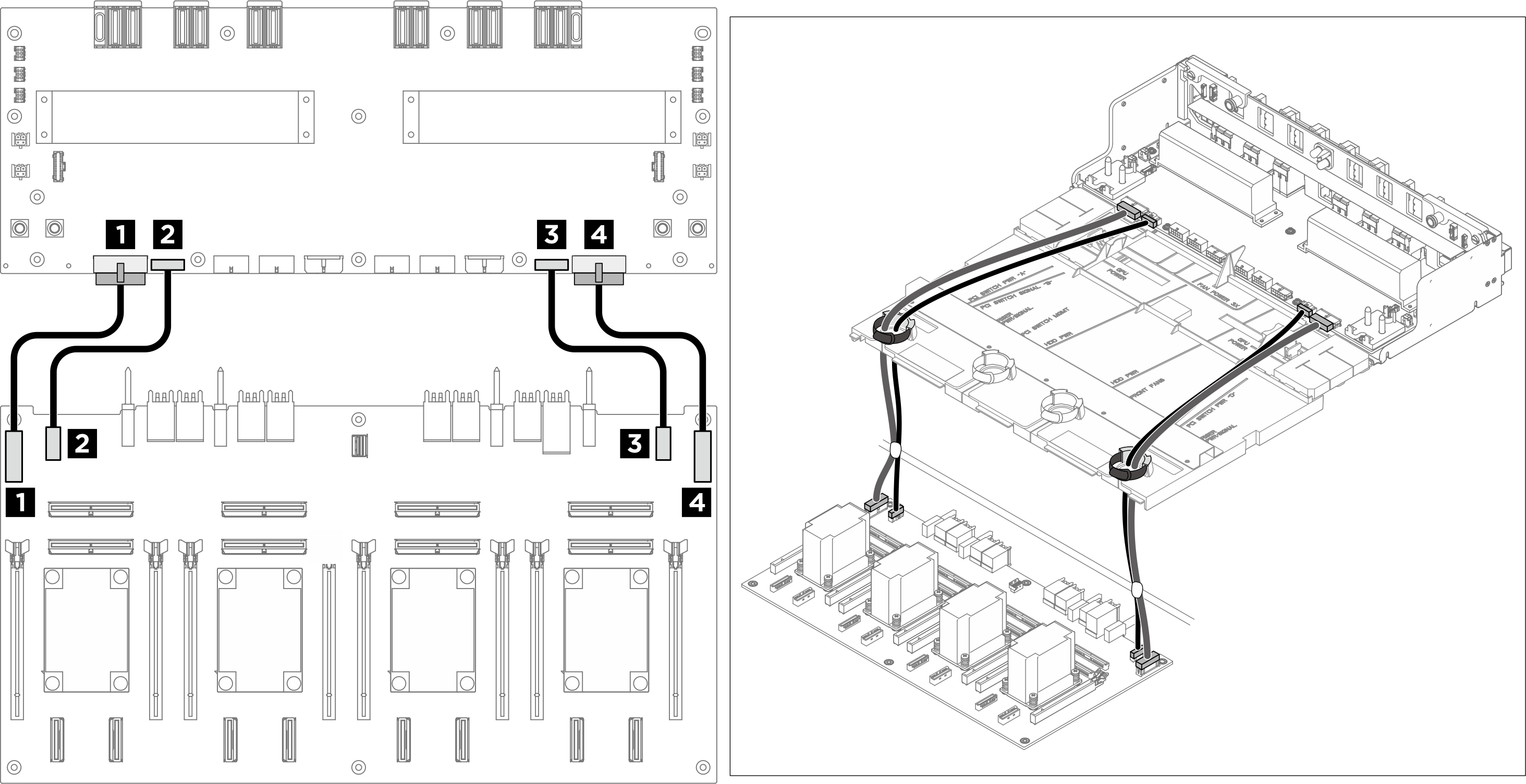

Figura 1. Roteamento de cabos de energia e da banda lateral
| No | Para |
|---|---|
| 1 Placa de comutador PCIe: Conector de energia da placa de distribuição de energia 1 (PDB PWR1) | 1 Placa de distribuição de energia: Conector de energia da placa de comutador PCIe 1 (F-RISER PWR1) |
| 2 Placa de comutador PCIe: Conector lateral da placa de distribuição de energia 1 (PDB SB1) | 2 Placa de distribuição de energia: Conector lateral da placa de comutador PCIe 1 (SWSB1) |
| 3 Placa de comutador PCIe: Conector de energia da placa de distribuição de energia 2 (PDB PWR2) | 3 Placa de distribuição de energia: Conector de energia da placa de comutador PCIe 2 (F-RISER PWR2) |
| 4 Placa de comutador PCIe: Conector lateral da placa de distribuição de energia 2 (PDB SB2) | 4 Placa de distribuição de energia: Conector lateral da placa de comutador PCIe 2 (SWSB2) |
Cabos de sinal
Nota
- Se necessário, cole as etiquetas nas duas extremidades dos cabos.
Coloque a parte branca da etiqueta em uma extremidade do cabo.
Passe a etiqueta ao redor do cabo e cole na parte branca.- Repita para prender a outra etiqueta na extremidade oposta do cabo.

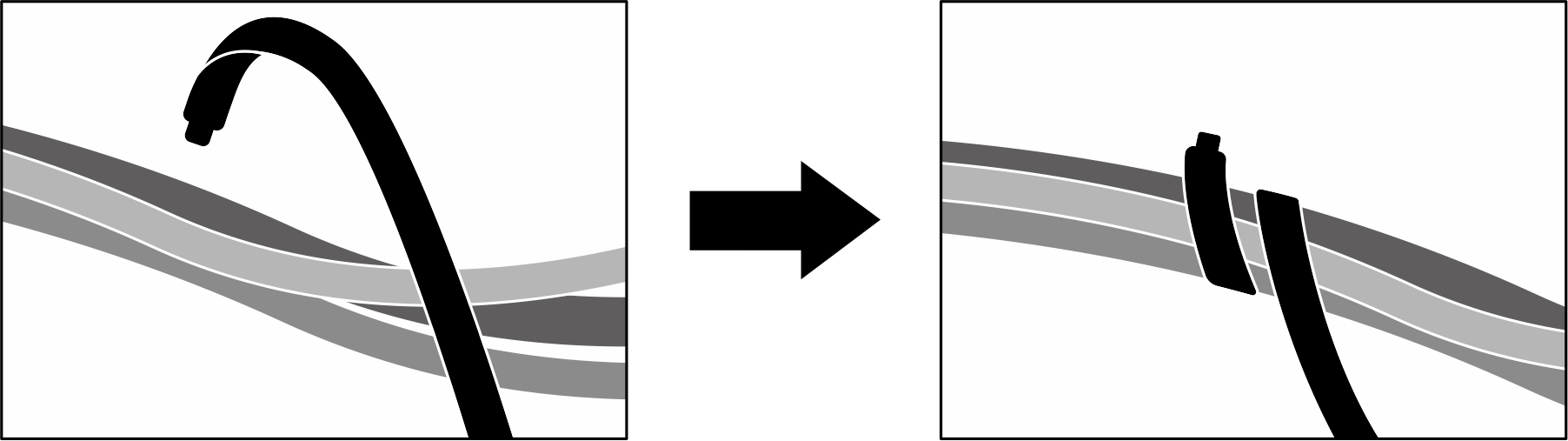

Figura 2. Aplicação de etiqueta
- Passe os cabos pelo suporte do cabo e pelo conjunto do defletor conforme ilustrado abaixo.
- Direcione os cabos que se conectam aos conectores MCIO 7 e 9 sob a bandeja de cálculo, conforme ilustrado abaixo.
- A placa de comutador PCIe está posicionada conforme ilustrado abaixo. Ao direcionar os cabos enquanto desliza a placa para fora, o comprimento real do cabo necessário será maior do que mostrado nas ilustrações.
- Depois de concluir o roteamento de cabos, agrupe os cabos com braçadeiras. Consulte Agrupar os cabos conectados à placa de comutador PCIe.

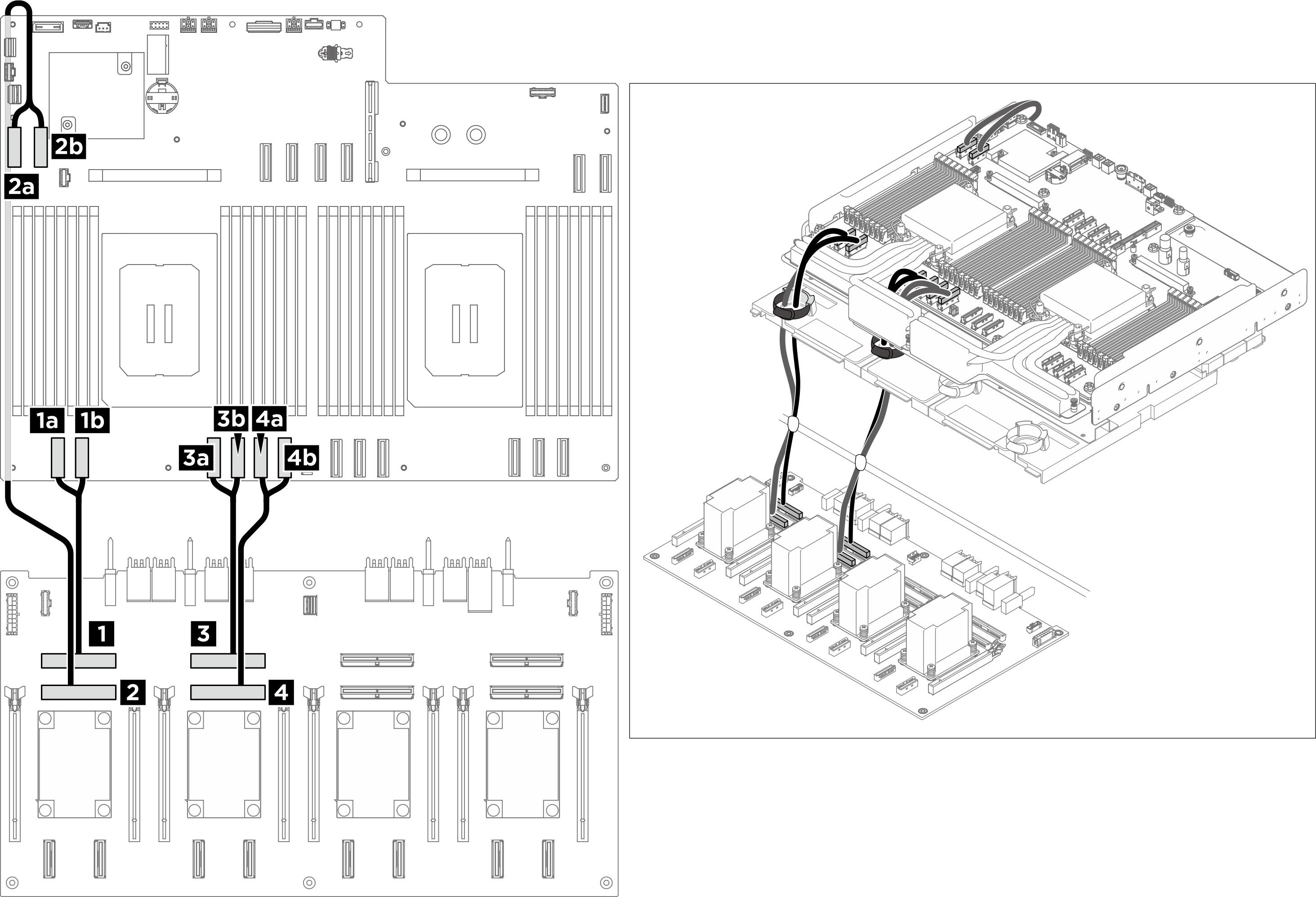

Figura 3. Roteamento de cabos de sinal
| No | Para | Etiqueta |
|---|---|---|
| 1 Placa de comutador PCIe: Conector MCIO 1 (MCIO1) | 1a Placa-mãe: conector MCIO 1 (MCIO1A) |
|
| 1b Placa-mãe: conector MCIO 1 (MCIO1B) |
| |
| 2 Placa de comutador PCIe: Conector MCIO 2 (MCIO2) | 2a Placa-mãe: conector MCIO 9 (MCIO9A) |
|
| 2b Placa-mãe: conector MCIO 9 (MCIO9B) |
| |
| 3 Placa de comutação PCIe: Conector MCIO 3 (MCIO3) Nota
| 3a Placa-mãe: conector MCIO 2 (MCIO2B) |
|
| 3b Placa-mãe: conector MCIO 2 (MCIO2A) |
| |
| 4 Placa de comutador PCIe: Conector MCIO 4 (MCIO4) | 4a Placa-mãe: conector MCIO 3 (MCIO3A) |
|
| 4b Placa-mãe: conector MCIO 3 (MCIO3B) |
| |
| 5 Placa de comutador PCIe: Conector MCIO 5 (MCIO5) Nota
| 5a Placa-mãe: conector MCIO 5 (MCIO5B) |
|
| 5b Placa-mãe: conector MCIO 5 (MCIO5A) |
| |
| 6 Placa de comutador PCIe: Conector MCIO 6 (MCIO6) | 6a Placa-mãe: conector MCIO 10 (MCIO10A) |
|
| 6b Placa-mãe: conector MCIO 10 (MCIO10B) |
| |
| 7 Placa de comutador PCIe: Conector MCIO 7 (MCIO7) | 7a Placa-mãe: conector MCIO 6 (MCIO6A) |
|
| 7b Placa-mãe: conector MCIO 6 (MCIO6B) |
| |
| 8 Placa de comutador PCIe: Conector MCIO 8 (MCIO8) Nota
| 8a Placa-mãe: conector MCIO 7 (MCIO7B) |
|
| 8b Placa-mãe: conector MCIO 7 (MCIO7A) |
|
Cabo de gerenciamento de GPU
Nota
- Se necessário, cole as etiquetas nas duas extremidades dos cabos.
- Coloque a parte branca da etiqueta em uma extremidade do cabo.
- Passe a etiqueta ao redor do cabo e cole na parte branca.
- Repita para prender a outra etiqueta na extremidade oposta do cabo.
Figura 4. Aplicação de etiqueta - Passe o cabo pelo suporte do cabo e pelo conjunto do defletor e, em seguida, direcione-o sob a bandeja de cálculo, conforme ilustrado abaixo.
- A placa de comutador PCIe está posicionada conforme ilustrado abaixo. Ao direcionar os cabos enquanto desliza a placa para fora, o comprimento real do cabo necessário será maior do que mostrado nas ilustrações.
- Depois de concluir o roteamento de cabos, agrupe os cabos com braçadeiras. Consulte Agrupar os cabos conectados à placa de comutador PCIe.

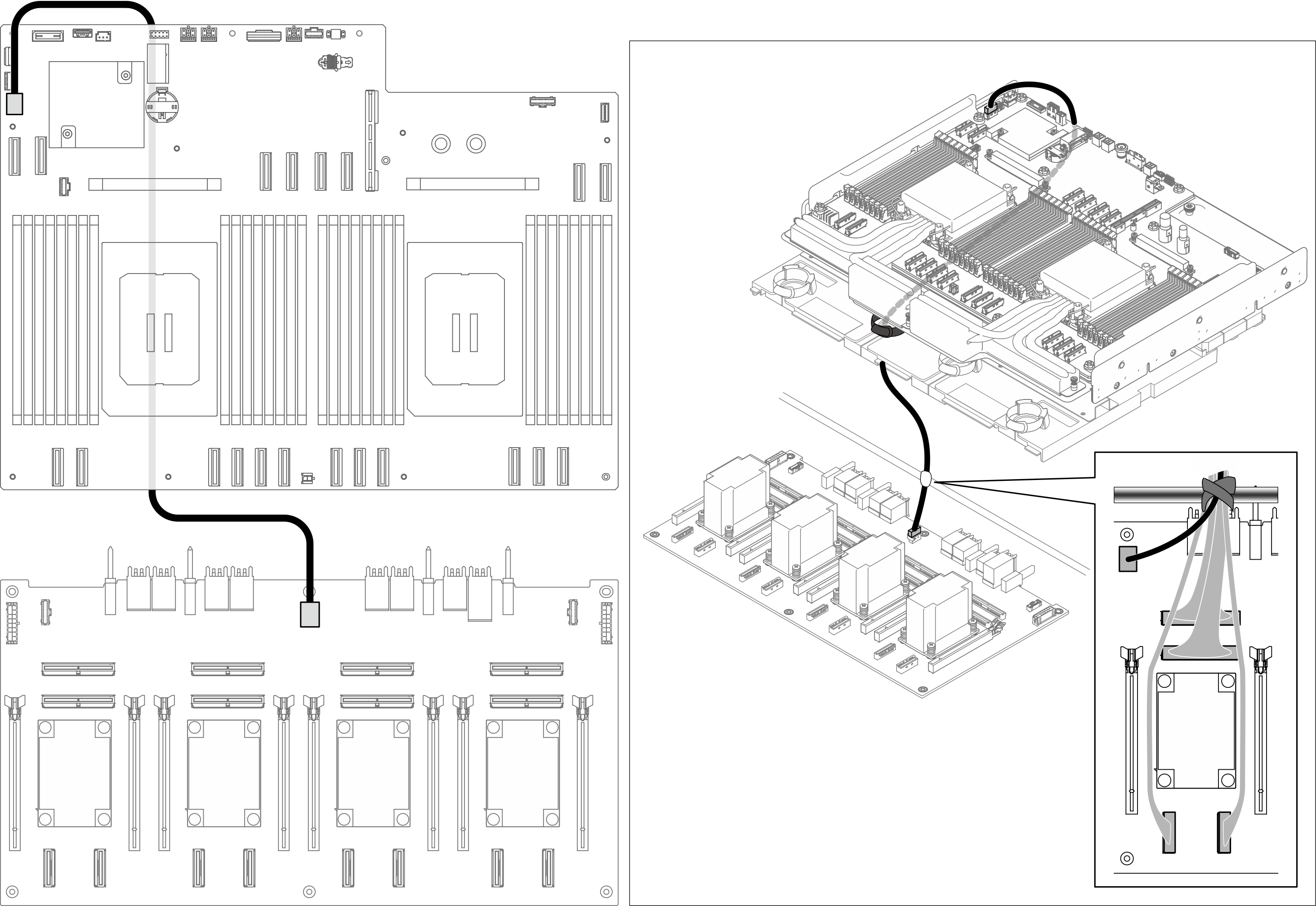

Figura 5. Roteamento de cabos de gerenciamento da GPU
| No | Para | Etiqueta |
|---|---|---|
| 1 Placa de comutador PCIe: Conector de gerenciamento da GPU (MGMT) | 1 Placa-mãe: Conector lateral do comutador PCIe (PCIE SW SIDEBAND) |
|
Agrupar os cabos conectados à placa de comutador PCIe
- Divida os cabos conectados à placa de comutador PCIe em seis feixes e prenda-os à barra transversal com braçadeiras.
- Mantenha os cabos longe dos dissipadores de calor da placa de comutador PCIe.

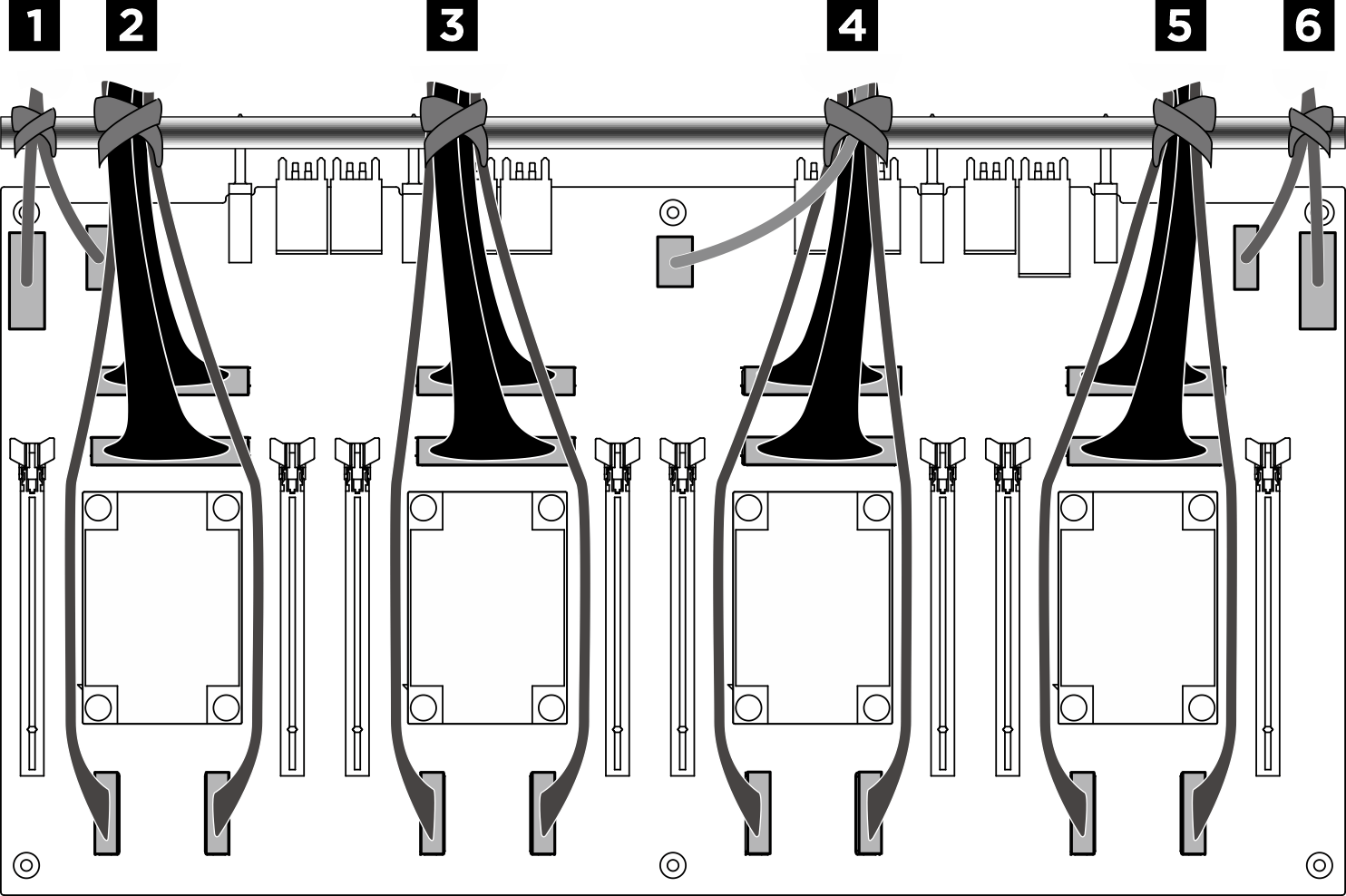

Figura 6. Prendendo cabos com abraçadeiras
| Pacote | Cabo | Conector (na placa de comutador PCIe) |
|---|---|---|
| 1 | Dois cabos:
|
|
| 2 | Quatro cabos:
|
|
| 3 | Quatro cabos:
|
|
| 4 | Cinco cabos:
|
|
| 5 | Quatro cabos:
|
|
| 6 | Dois cabos:
|
|
