Conectores da placa de distribuição de energia

Consulte esta seção para localizar os conectores na placa de distribuição de energia.

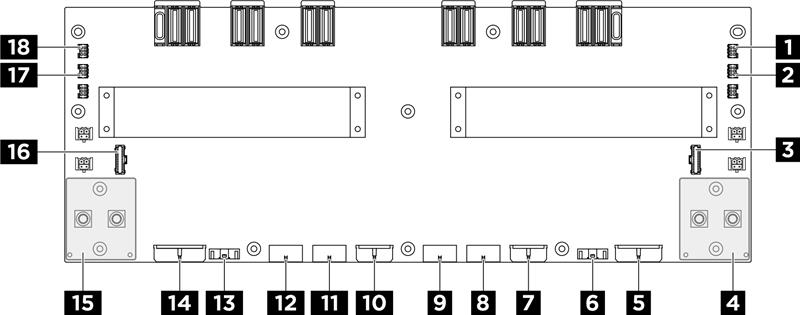

Figura 1. Conectores da placa de distribuição de energia

1 Conector de sinal e de energia do ventilador 17 (PUMP4)	2 Conector de energia do ventilador 17 (PUMP5)
3 Conector lateral da placa de interposição de PSU 2 (PIB SB2)	4 Conector de energia da placa-base da GPU direita (GPU PWR)
5 Conector de energia da placa de comutador PCIe 2 (F-RISER PWR2)	6 Conector lateral da placa de comutador PCIe 2 (SWSB2)
7 Conector de energia do backplane 2 (BP2 PWR)	8 Conector de sinal da placa de controle do ventilador superior traseiro (F-FAN PWR)
9 Conector de energia da placa de controle do ventilador superior traseiro (RADIATOR FAN)	10 Conector de energia do backplane 1 (BP1 PWR)
11 Placa de energia da placa de controle do ventilador intermediário traseiro (R-FAN PWR2)	12 Conector de energia da placa de controle do ventilador inferior traseiro (R-FAN PWR1)
13 Conector lateral da placa de comutador PCIe 1 (SWSB1)	14 Conector de energia da placa de comutador PCIe 1 (F-RISER PWR1)
15 Conector de energia da placa-base da GPU esquerda (GPU PWR)	16 Conector lateral da placa de interposição de PSU 1 (PIB SB1)
17 Conector de energia do ventilador 19 (PUMP2)	18 Conector de sinal e de energia do ventilador 19 (PUMP1)
