Anschlüsse für Stromversorgungsplatine

Mithilfe der Informationen in diesem Abschnitt können Sie die Anschlüsse an der Stromversorgungsplatine identifizieren.

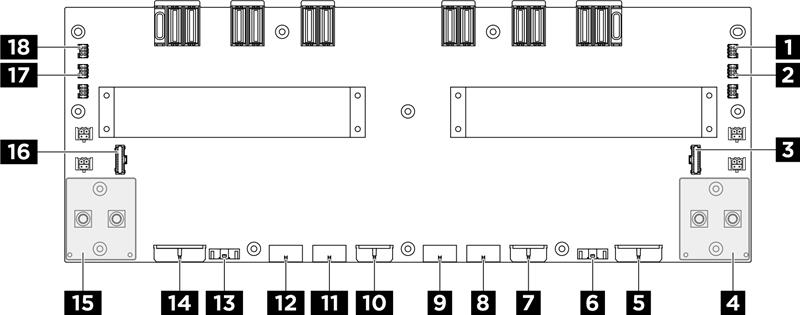

Abbildung 1. Anschlüsse für Stromversorgungsplatine

1 Netzteil- und Signalanschluss für Lüfter 17 (PUMP4)	2 Netzteilanschluss des Lüfters 17 (PUMP5)
3 PSU-Interposer-Seitenbandanschluss 2 (PIB SB2)	4 Rechter GPU-Baseboard-Netzteilanschluss (GPU PWR)
5 Netzteilanschluss 2 an der PCIe-Switch-Platine (F-RISER PWR2)	6 Seitenbandanschluss 2 an der PCIe-Switch-Platine (SWSB2)
7 Netzteilanschluss der Rückwandplatine 2 (BP2 PWR)	8 Signalanschluss der hinteren oberen Lüfterplatine (F-FAN PWR)
9 Netzteilanschluss der hinteren oberen Lüfterplatine (RADIATOR FAN)	10 Netzteilanschluss der Rückwandplatine 1 (BP1 PWR)
11 Netzteilanschluss der hinteren mittleren Lüfterplatine (R-FAN PWR2)	12 Netzteilanschluss der hinteren unteren Lüfterplatine (R-FAN PWR1)
13 Seitenbandanschluss 1 der PCIe-Switch-Platine (SWSB1)	14 Netzteilanschluss 1 der PCIe-Switch-Platine (F-RISER PWR1)
15 Linker GPU-Baseboard-Netzteilanschluss (GPU PWR)	16 PSU-Interposer Seitenbandanschluss 1 (PIB SB1)
17 Netzteilanschluss für Lüfter 19 (PUMP2)	18 Netzteil- und Signalanschluss für Lüfter 19 (PUMP1)
