ขั้วต่อแผงจ่ายไฟ

ดูส่วนนี้เพื่อค้นหาขั้วต่อบนแผงจ่ายไฟ

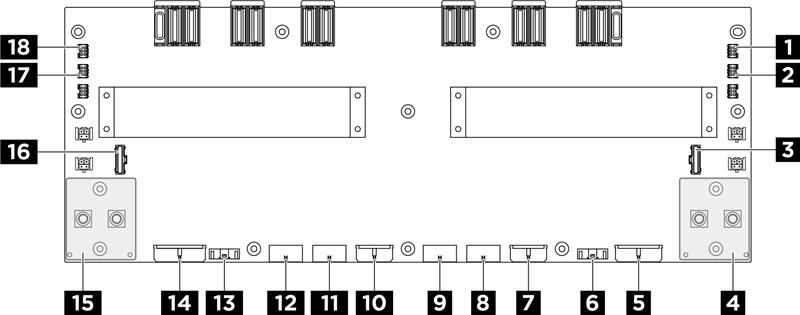

รูปที่ 1. ขั้วต่อแผงจ่ายไฟ

1 ขั้วต่อไฟฟ้าและสัญญาณของพัดลม 17 (PUMP4)	2 ขั้วต่อไฟฟ้าของพัดลม 17 (PUMP5)
3 ขั้วต่อไซด์แบนด์ของอินเทอร์โพเซอร์ PSU 2 (PIB SB2)	4 ขั้วต่อไฟฟ้าของแผงวงจรหลัก GPU ด้านขวา (GPU PWR)
5 ขั้วต่อไฟฟ้าของแผงสวิตช์ PCIe 2 (F-RISER PWR2)	6 ขั้วต่อไซด์แบนด์ของแผงสวิตช์ PCIe 2 (SWSB2)
7 ขั้วต่อไฟฟ้าของแบ็คเพลน 2 (BP2 PWR)	8 ขั้วต่อสัญญาณของแผงควบคุมพัดลมด้านหลังส่วนบน (F-FAN PWR)
9 ขั้วต่อไฟฟ้าของแผงควบคุมพัดลมด้านหลังส่วนบน (RADIATOR FAN)	10 ขั้วต่อไฟฟ้าของแบ็คเพลน 1 (BP1 PWR)
11 ขั้วต่อไฟฟ้าของแผงควบคุมพัดลมด้านหลังส่วนกลาง (R-FAN PWR2)	12 ขั้วต่อไฟฟ้าของแผงควบคุมพัดลมด้านหลังส่วนล่าง (R-FAN PWR1)
13 ขั้วต่อไซด์แบนด์ของแผงสวิตช์ PCIe 1 (SWSB1)	14 ขั้วต่อไฟฟ้าของแผงสวิตช์ PCIe 1 (F-RISER PWR1)
15 ขั้วต่อไฟฟ้าของแผงวงจรหลัก GPU ด้านซ้าย (GPU PWR)	16 ขั้วต่อไซด์แบนด์ของอินเทอร์โพเซอร์ PSU 1 (PIB SB1)
17 ขั้วต่อไฟฟ้าของพัดลม 19 (PUMP2)	18 ขั้วต่อไฟฟ้าและสัญญาณของพัดลม 19 (PUMP1)
