Conectores de placa de distribución de alimentación

Consulte esta sección para localizar los conectores en la placa de distribución de alimentación.

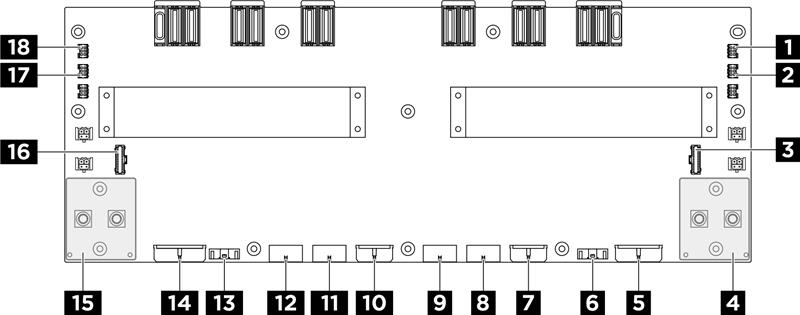

Figura 1. Conectores de placa de distribución de alimentación

1 Conector de señal y alimentación del ventilador 17 (PUMP4)	2 Conector de alimentación del ventilador 17 (PUMP5)
3 Conector de banda lateral de la tarjeta de interposición de PSU 2 (PIB SB2)	4 Conector de alimentación de la placa base de GPU del lado derecho (GPU PWR)
5 Conector de alimentación de la placa del conmutador PCIe 2 (F-RISER PWR2)	6 Conector de banda lateral de la placa del conmutador PCIe 2 (SWSB2)
7 Conector de alimentación de la placa posterior 2 (BP2 PWR)	8 Conector de señal de la placa de control del ventilador superior posterior (F-FAN PWR)
9 Conector de alimentación de la placa de control del ventilador superior posterior (RADIATOR FAN)	10 Conector de alimentación de la placa posterior 1 (BP1 PWR)
11 Placa de alimentación de la placa de control del ventilador central posterior (R-FAN PWR2)	12 Conector de alimentación de la placa de control del ventilador inferior posterior (R-FAN PWR1)
13 Conector de banda lateral de la placa del conmutador PCIe 1 (SWSB1)	14 Conector de alimentación de la placa del conmutador PCIe 1 (F-RISER PWR1)
15 Conector de alimentación de la placa base de la GPU del lado izquierdo (GPU PWR)	16 Conector de banda lateral de la tarjeta de interposición de PSU 1 (PIB SB1)
17 Conector de alimentación del ventilador 19 (PUMP2)	18 Conector de señal y alimentación del ventilador 19 (PUMP1)
