Connettori della scheda di distribuzione dell'alimentazione
Vedere questa sezione per individuare i connettori sulla scheda di distribuzione dell'alimentazione.

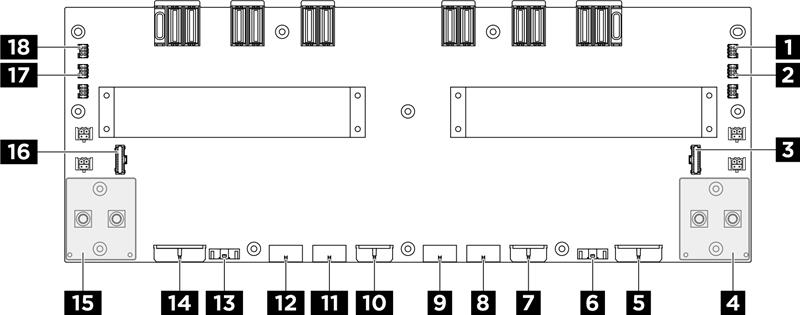

Figura 1. Connettori della scheda di distribuzione dell'alimentazione


1 Connettore di alimentazione e segnale della ventola 17 (PUMP4) | 2 Connettore di alimentazione della ventola 17 (PUMP5) |
3 Connettore laterale dell'interposer PSU 2 (PIB SB2) | 4 Connettore di alimentazione destro della scheda di base della GPU (GPU PWR) |
5 Connettore di alimentazione 2 della scheda dello switch PCIe (F-RISER PWR2) | 6 Connettore laterale 2 della scheda dello switch PCIe (SWSB2) |
7 Connettore di alimentazione del backplane 2 (BP2 PWR) | 8 Connettore di segnale della scheda di controllo della ventola superiore posteriore (F-FAN PWR) |
9 Connettore di alimentazione della scheda di controllo della ventola superiore posteriore (RADIATOR FAN) | 10 Connettore di alimentazione del backplane 1 (BP1 PWR) |
11 Connettore di alimentazione della scheda di controllo della ventola centrale posteriore (R-FAN PWR2) | 12 Connettore di alimentazione della scheda di controllo della ventola inferiore posteriore (R-FAN PWR1) |
13 Connettore laterale 1 della scheda dello switch PCIe (SWSB1) | 14 Connettore di alimentazione 1 della scheda dello switch PCIe (F-RISER PWR1) |
15 Connettore di alimentazione della scheda di base della GPU sinistra (GPU PWR) | 16 Connettore laterale dell'interposer PSU 1 (PIB SB1) |
17 Connettore di alimentazione della ventola 19 (PUMP2) | 18 Connettore di alimentazione e segnale della ventola 19 (PUMP1) |
