Connettori della scheda di sistema per l'instradamento dei cavi

Le figure seguenti mostrano i connettori interni sulla scheda di sistema utilizzati per l'instradamento dei cavi interni.

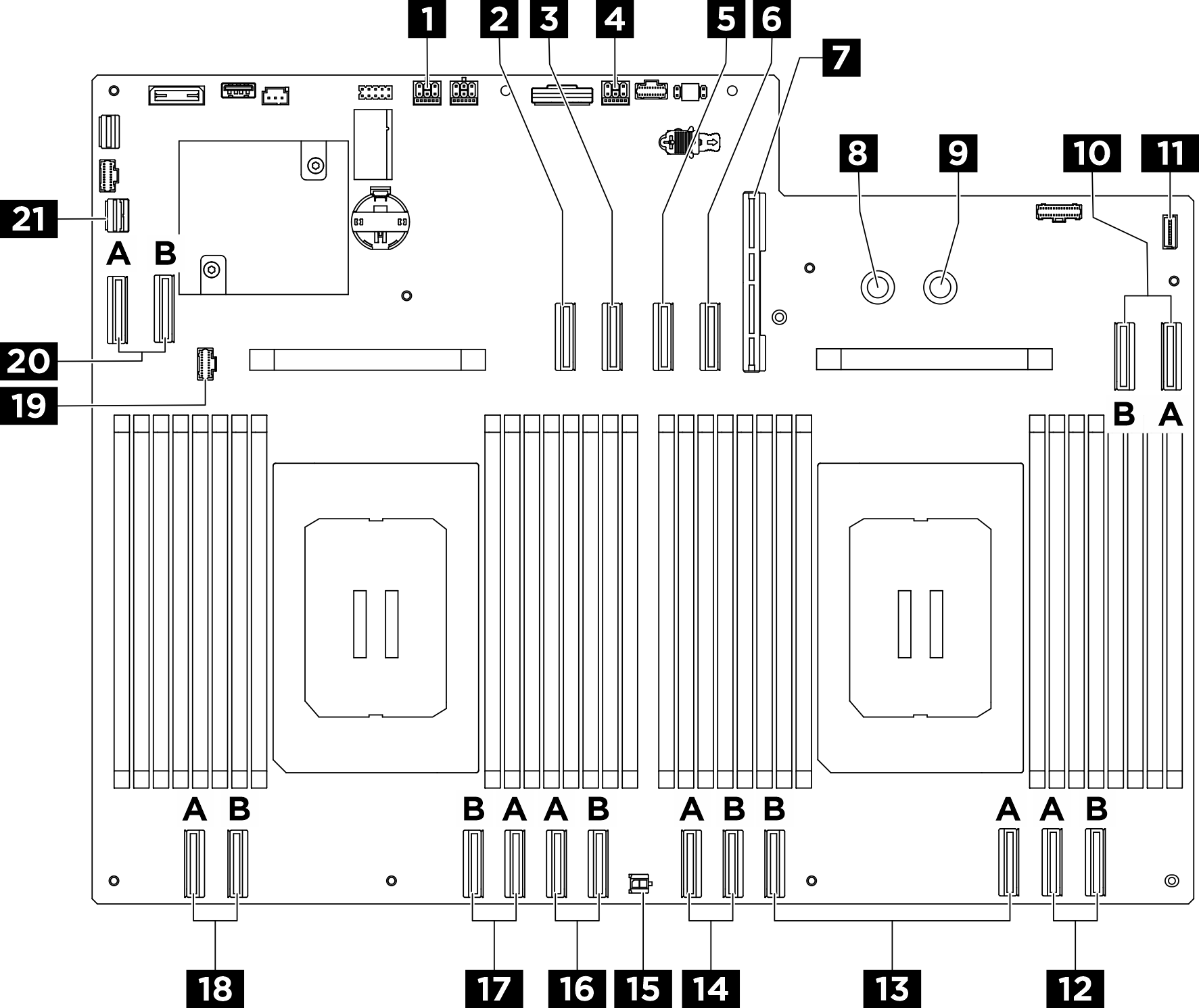

Figura 1. Connettori della scheda di sistema per l'instradamento dei cavi
System board connectors for cable routing
Tabella 1. Connettori della scheda di sistema per l'instradamento dei cavi
1 Connettore laterale e dell'alimentazione della scheda verticale PCIe 2 (BP PWR/SIG 2)2 Connettore di segnale della scheda verticale PCIe 2 (MCIO4B)
3 Connettore di segnale della scheda verticale PCIe 2 (MCIO4A)4 Connettore laterale e dell'alimentazione della scheda verticale PCIe 1 (BP PWR/SIG 3)
5 Connettore di segnale della scheda verticale PCIe 1 (MCIO8A)6 Connettore di segnale della scheda verticale PCIe 1 (MCIO8B)
7 Connettori della scheda I/O di sistema (DC-SCM)8 Connettore di messa a terra (-) (PSU_GND)
9 Connettore 12 V (+) (PSU_P12V)10 Connettore MCIO 7 (MCIO7A/MCIO7B)
11 Connettore del pannello di diagnostica integrato (FRONT IO2)12 Connettore MCIO 6 (MCIO6A/MCIO6B)
13 Connettore MCIO 5 (MCIO5A/MCIO5B)14 Connettore MCIO 10 (MCIO10A/MCIO10B)
15 Connettore di alimentazione della scheda di controllo della ventola anteriore (Rear IO PWR)16 Connettore MCIO 3 (MCIO3A/MCIO3B)
17 Connettore MCIO 2 (MCIO2A/MCIO2B)18 Connettore MCIO 1 (MCIO1A/MCIO1B)
19 Connettore di segnale della scheda di controllo della ventola anteriore (BOT FAN BOARD)20 Connettore MCIO 9 (MCIO9A/MCIO9B)
21 Connettore laterale dello switch PCIe (PCIE SW SIDEBAND)
