케이블 배선용 시스템 보드 커넥터

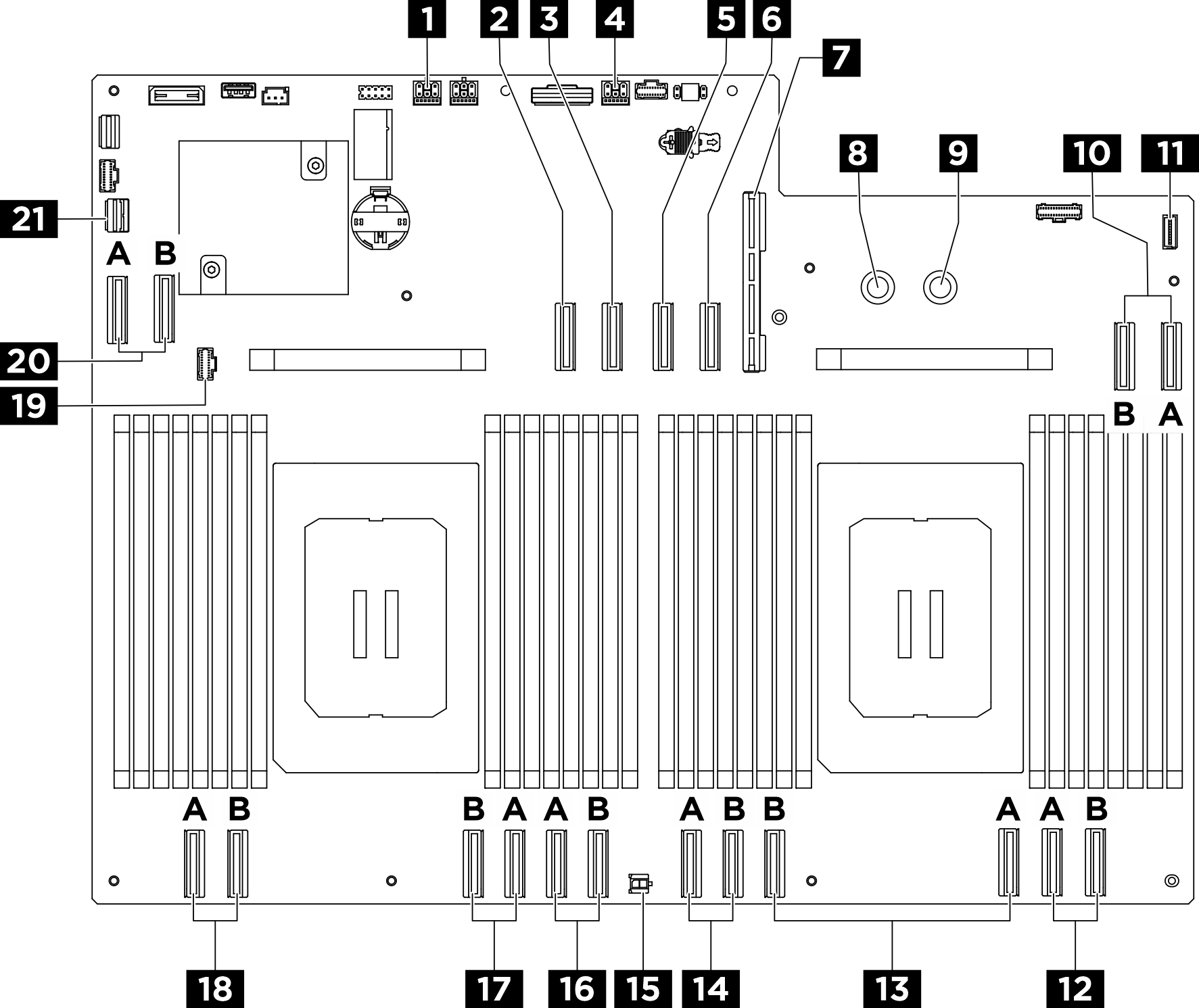

다음 그림은 내부 케이블 배선에 사용되는 시스템 보드의 내부 커넥터를 보여줍니다.
그림 1. 케이블 배선용 시스템 보드 커넥터
| 1 PCIe 라이저 2 전원 및 사이드밴드 커넥터(BP PWR/SIG 2) | 2 PCIe 라이저 2 신호 커넥터(MCIO4B) |
| 3 PCIe 라이저 2 신호 커넥터(MCIO4A) | 4 PCIe 라이저 1 전원 및 사이드밴드 커넥터(BP PWR/SIG 3) |
| 5 PCIe 라이저 1 신호 커넥터(MCIO8A) | 6 PCIe 라이저 1 신호 커넥터(MCIO8B) |
| 7 시스템 I/O 보드 커넥터(DC-SCM) | 8 접지(-) 커넥터(PSU_GND) |
| 9 12V(+) 커넥터(PSU_P12V) | 10 MCIO 커넥터 7(MCIO7A/MCIO7B) |
| 11 내장형 진단 패널 커넥터(FRONT IO2) | 12 MCIO 커넥터 6(MCIO6A/MCIO6B) |
| 13 MCIO 커넥터 5(MCIO5A/MCIO5B) | 14 MCIO 커넥터 10(MCIO10A/MCIO10B) |
| 15 앞면 팬 컨트롤 보드 전원 커넥터(Rear IO PWR) | 16 MCIO 커넥터 3(MCIO3A/MCIO3B) |
| 17 MCIO 커넥터 2(MCIO2A/MCIO2B) | 18 MCIO 커넥터 1(MCIO1A/MCIO1B) |
| 19 앞면 팬 컨트롤 보드 신호 커넥터(BOT FAN BOARD) | 20 MCIO 커넥터 9(MCIO9A/MCIO9B) |
| 21 PCIe 스위치 사이드밴드 커넥터(PCIE SW SIDEBAND) |
