2.5인치 드라이브 백플레인 케이블 배선
이 섹션을 사용하여 2.5인치 드라이브 백플레인의 케이블 배선을 알아보십시오.
주
- 필요한 경우 케이블의 양쪽 끝에 레이블을 부착하십시오.
레이블의 공백 부분을 케이블의 한쪽 끝에 부착합니다.
케이블 주위에 레이블을 감고 공백 부분에 부착합니다.- 반복해서 다른 레이블을 케이블의 반대쪽 끝에 부착합니다.

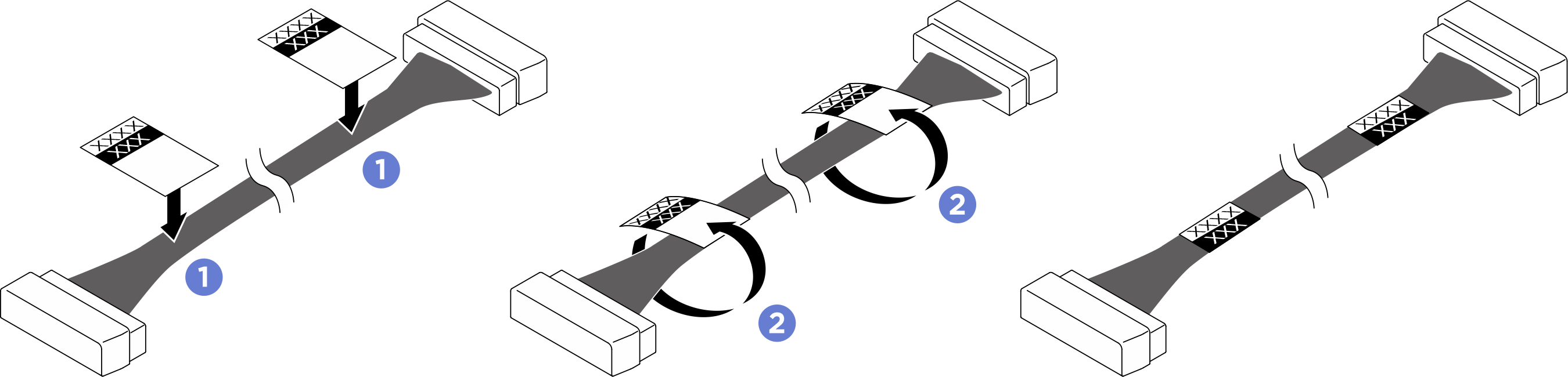

그림 1. 레이블 부착
- 전원 케이블을 케이블 홀더와 배플 어셈블리를 통과시킨 다음 아래 그림과 같이 컴퓨팅 트레이 아래로 배선합니다.
케이블 배선을 마친 후 케이블 타이로 케이블을 묶습니다. PCIe 스위치 보드에 연결된 번들 케이블(번들 2, 3, 4 및 5)를 참조하십시오.

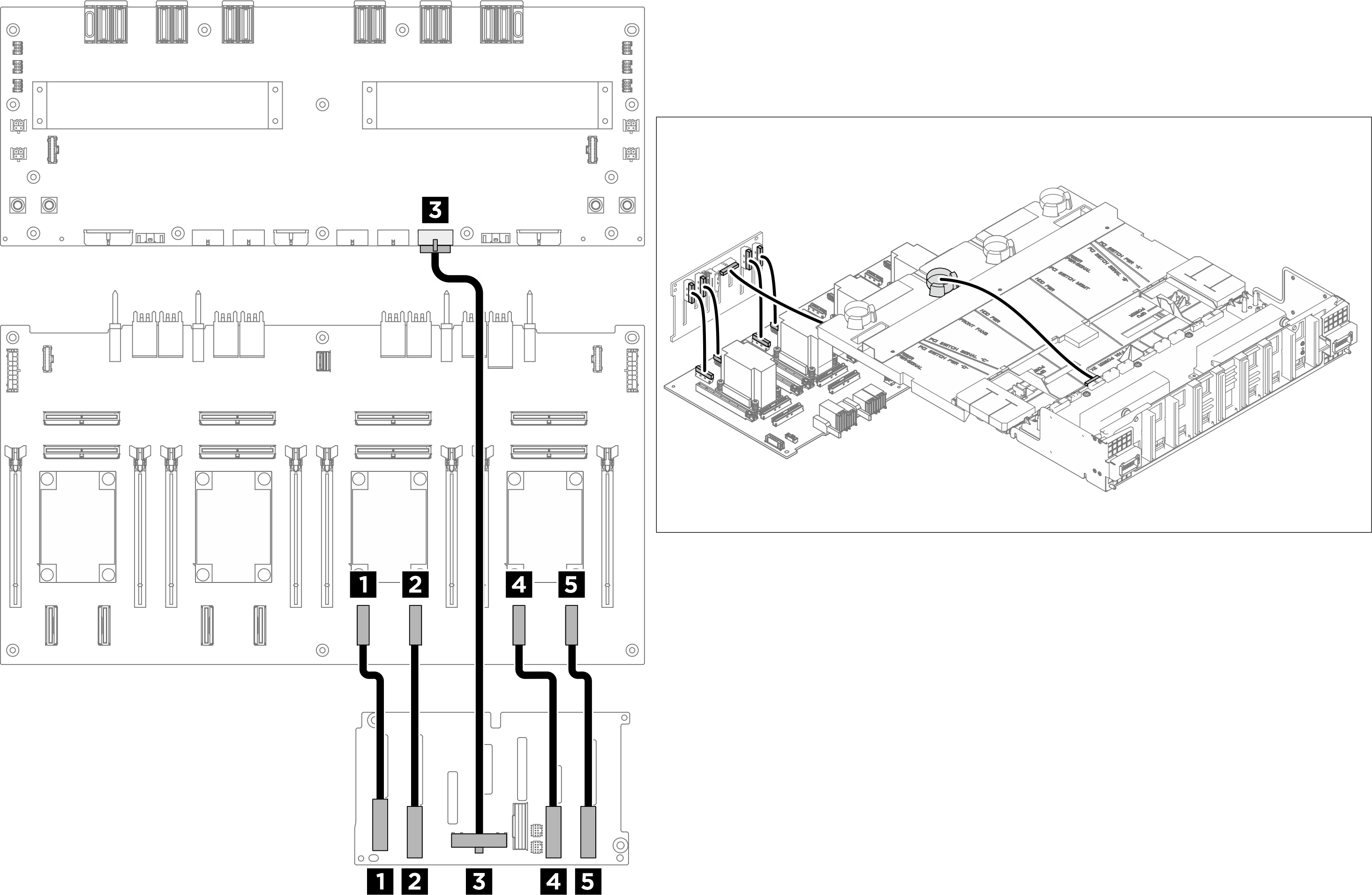

백플레인 1
그림 2. 백플레인 1 케이블 배선
| 에서 | 끝 | 레이블 |
|---|---|---|
| 1 백플레인 1: NVMe 커넥터 0-1 | 1 PCIe 스위치 보드: NVMe 커넥터 1(NVME1) |
|
| 2 백플레인 1: NVMe 커넥터 2-3 | 2 PCIe 스위치 보드: NVMe 커넥터 2(NVME2) |
|
| 3 백플레인 1: 전원 커넥터 | 3 전원 분배 보드: 백플레인 1 전원 커넥터(BP1 PWR) |
|
| 4 백플레인 1: NVMe 커넥터 4-5 | 4 PCIe 스위치 보드: NVMe 커넥터 3(NVME3) |
|
| 5 백플레인 1: NVMe 커넥터 6-7 | 5 PCIe 스위치 보드: NVMe 커넥터 4(NVME4) |
|

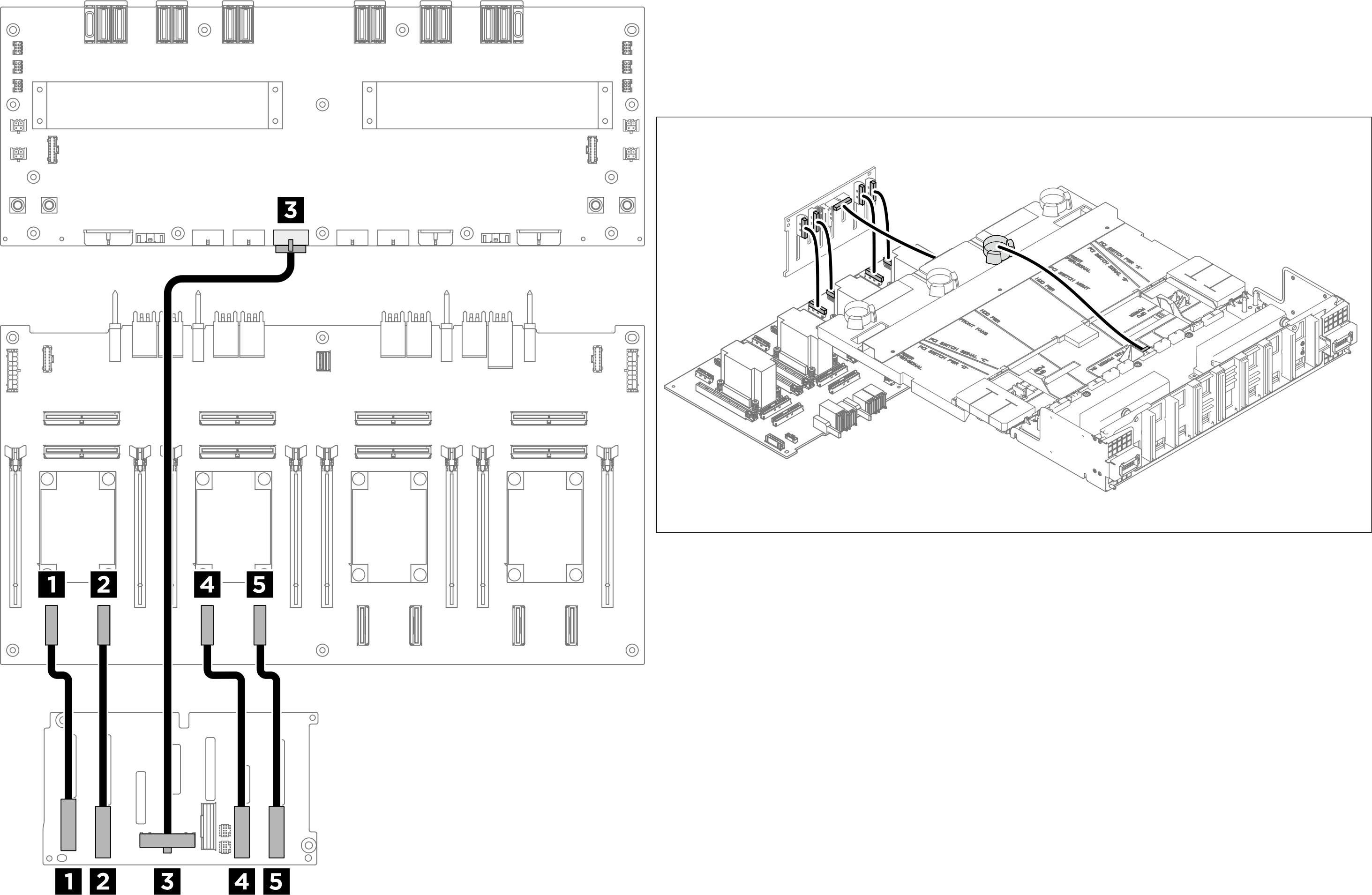

백플레인 2
그림 3. 백플레인 2 케이블 배선
| 에서 | 끝 | 레이블 |
|---|---|---|
| 1 백플레인 2: NVMe 커넥터 0-1 | 1 PCIe 스위치 보드: NVMe 커넥터 5(NVME5) |
|
| 2 백플레인 2: NVMe 커넥터 2-3 | 2 PCIe 스위치 보드: NVMe 커넥터 6(NVME6) |
|
| 3 백플레인 2: 전원 커넥터 | 3 전원 분배 보드: 백플레인 2 전원 커넥터(BP2 PWR) |
|
| 4 백플레인 2: NVMe 커넥터 4-5 | 4 PCIe 스위치 보드: NVMe 커넥터 7(NVME7) |
|
| 5 백플레인 2: NVMe 커넥터 6-7 | 5 PCIe 스위치 보드: NVMe 커넥터 8(NVME8) |
|
PCIe 스위치 보드에 연결된 번들 케이블
- PCIe 스위치 보드에 연결된 케이블을 6개의 묶음으로 나누고 케이블 타이로 크로스바에 고정합니다.
- 케이블을 PCIe 스위치 보드 방열판에서 멀리 두십시오.

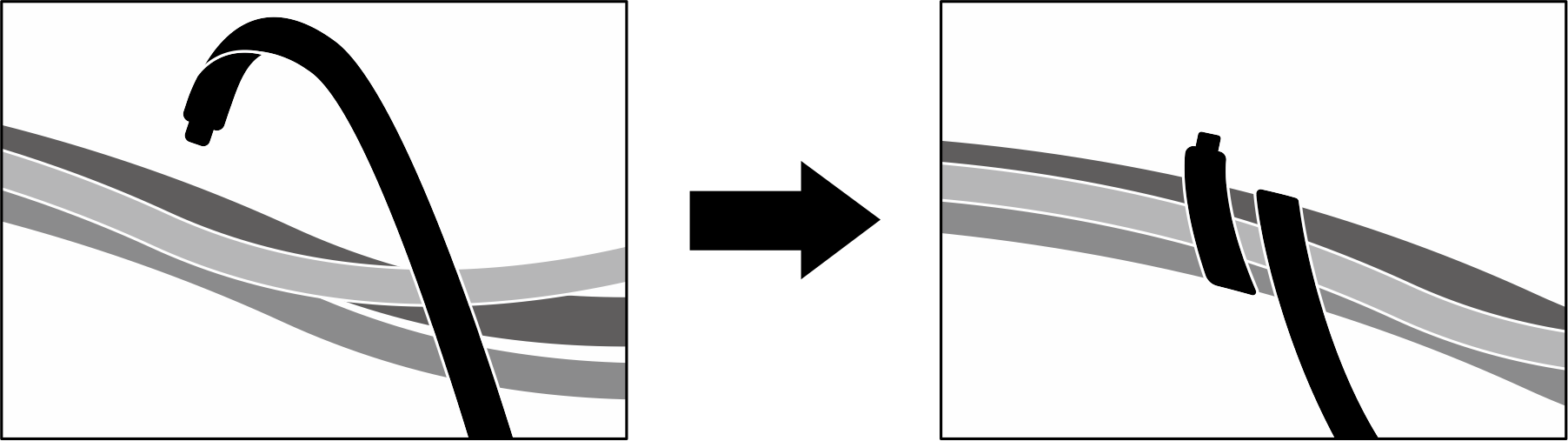

그림 4. 케이블 타이로 케이블 고정
| 묶음 | 케이블 | 커넥터(PCIe 스위치 보드) |
|---|---|---|
| 1 | 케이블 2개:
|
|
| 2 | 케이블 4개:
|
|
| 3 | 케이블 4개:
|
|
| 4 | 케이블 5개:
|
|
| 5 | 케이블 4개:
|
|
| 6 | 케이블 2개:
|
|
