2.5 インチ・ドライブ・バックプレーンのケーブル配線
以下のセクションを使用して、2.5 インチ ドライブ・バックプレーンのケーブル配線を理解します。
注
- 必要に応じて、ケーブルの両端にラベルを貼付します。
ラベルの空白部分をケーブルの一方の端に取り付けます。
ケーブルにラベルを巻き、空白部分に貼り付けます。- 繰り返して、もう一方のラベルをケーブルの反対側の端に貼り付けます。

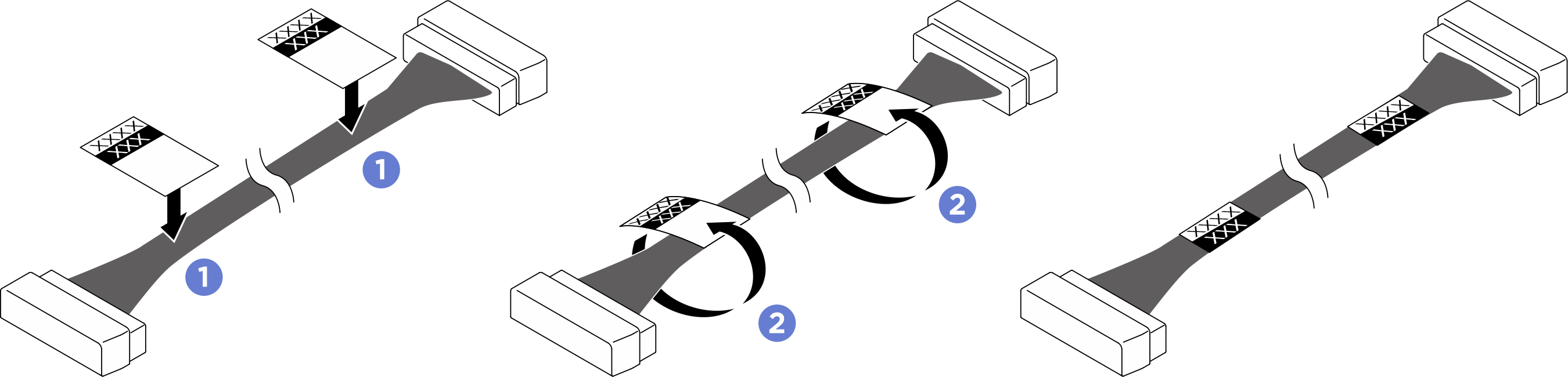

図 1. ラベルの貼り付け
- 電源ケーブルをケーブル・ホルダーとバッフル・アセンブリーに通し、以下の図のようにコンピュート・トレイの下に配線します。
ケーブル配線が完了したら、ケーブルをケーブルタイで束ねます。PCIe スイッチ・ボードに接続されたケーブルを束ねる (バンドル 2、3、4、および 5) を参照してください。
バックプレーン 1

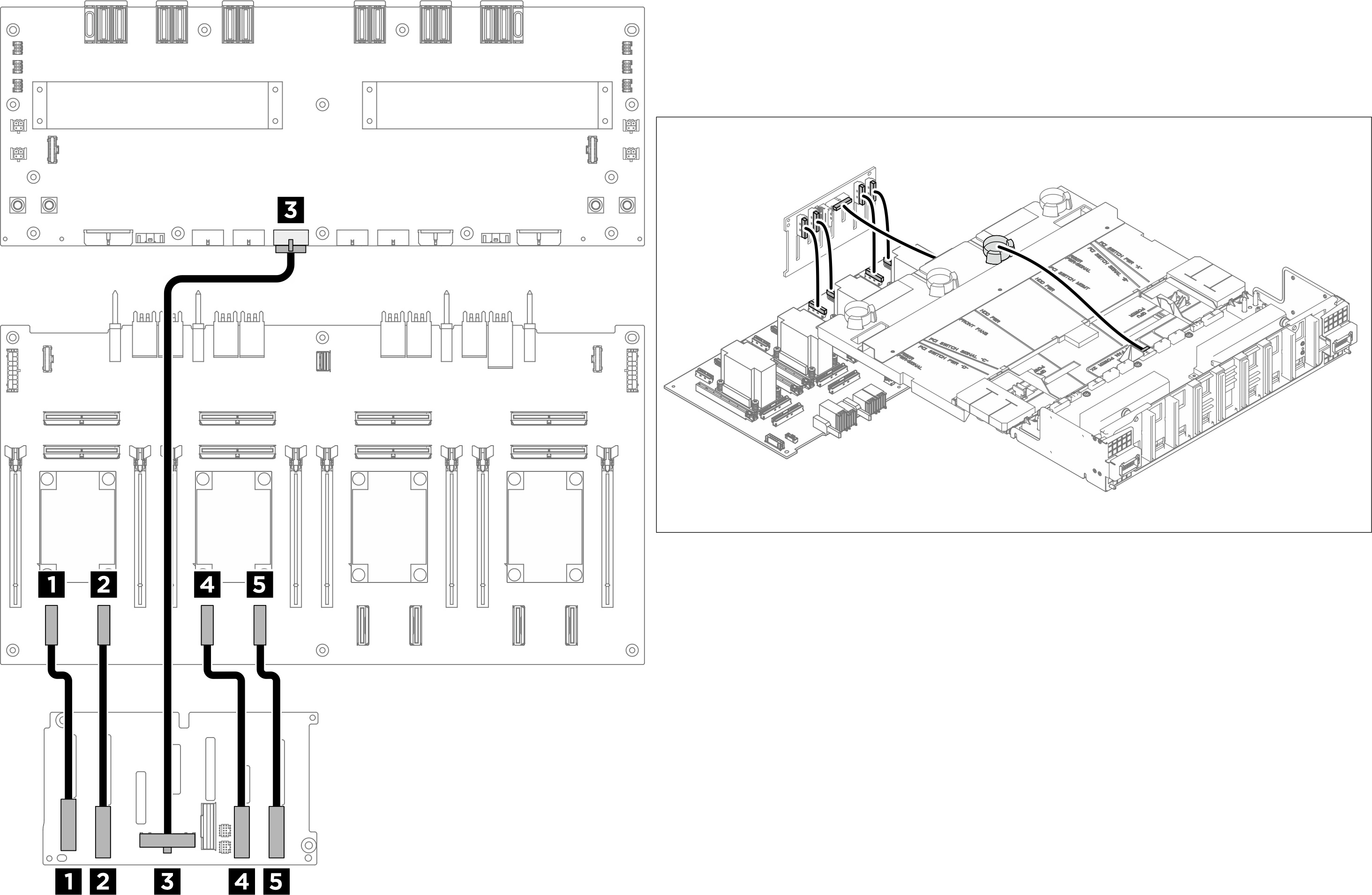

図 2. バックプレーン 1 のケーブル配線
| 始点 | 終点 | ラベル |
|---|---|---|
| 1 バックプレーン 1: NVMe コネクター 0-1 | 1 PCIe スイッチ・ボード: NVMe コネクター 1 (NVME1) |
|
| 2 バックプレーン 1: NVMeコネクター 2-3 | 2 PCIe スイッチ・ボード: NVMe コネクター 2 (NVME2) |
|
| 3 バックプレーン 1: 電源コネクター | 3 分電盤: バックプレーン 1 電源コネクター (BP1 PWR) |
|
| 4 バックプレーン 1: NVMe コネクター 4-5 | 4 PCIe スイッチ・ボード: NVMe コネクター 3 (NVME3) |
|
| 5 バックプレーン 1: NVMe コネクター 6-7 | 5 PCIe スイッチ・ボード: NVMe コネクター 4 (NVME4) |
|
バックプレーン 2

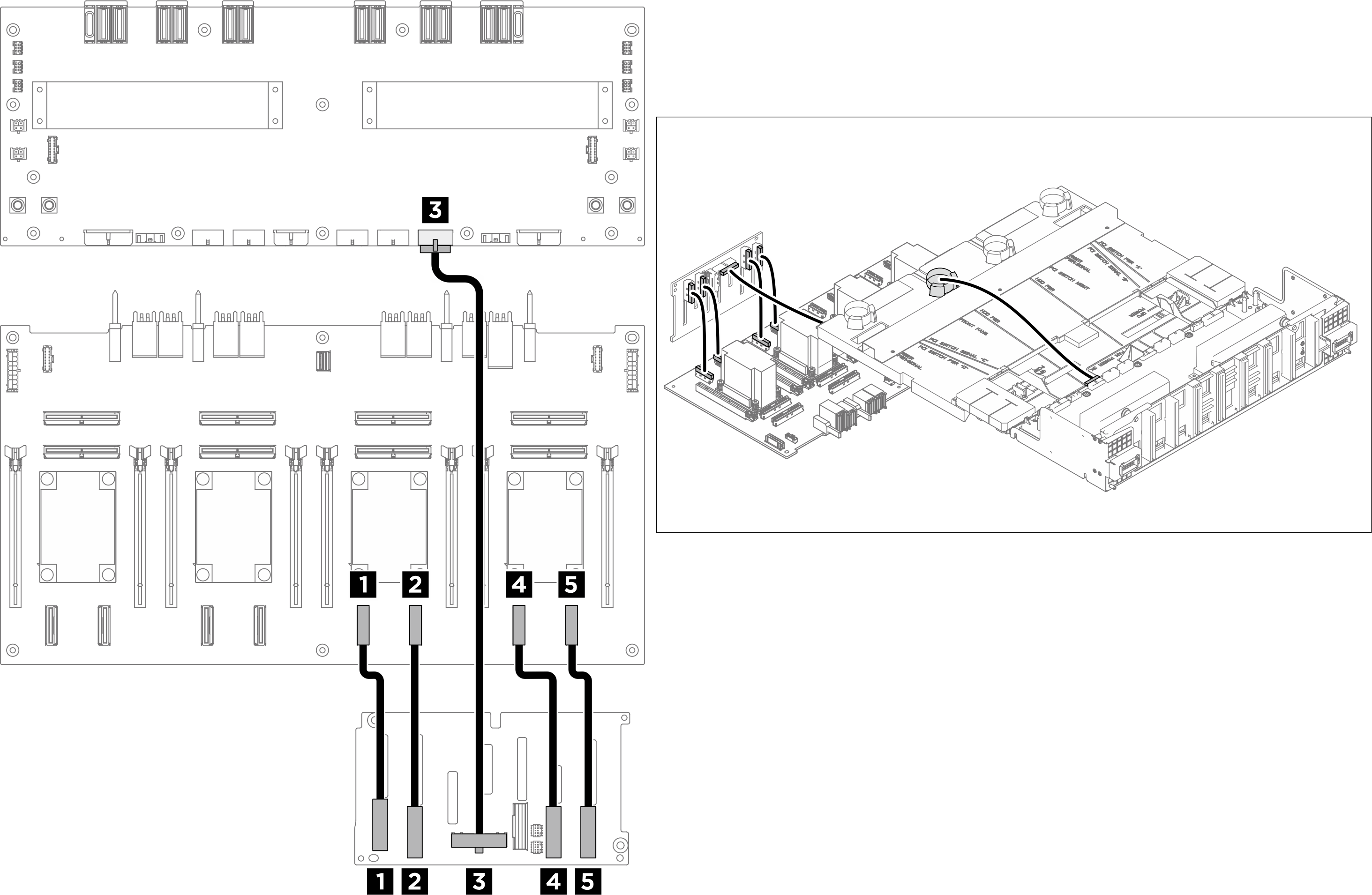

図 3. バックプレーン 2 のケーブル配線
| 始点 | 終点 | ラベル |
|---|---|---|
| 1 バックプレーン 2: NVMe コネクター 0-1 | 1 PCIe スイッチ・ボード: NVMe コネクター 5 (NVME5) |
|
| 2 バックプレーン 2: NVMe コネクター 2-3 | 2 PCIe スイッチ・ボード: NVMe コネクター 6 (NVME6) |
|
| 3 バックプレーン 2: 電源コネクター | 3 分電盤: バックプレーン 2 電源コネクター (BP2 PWR) |
|
| 4 バックプレーン 2: NVMe コネクター 4-5 | 4 PCIe スイッチ・ボード: NVMe コネクター 7 (NVME7) |
|
| 5 バックプレーン 2: NVMe コネクター 6-7 | 5 PCIe スイッチ・ボード: NVMe コネクター 8 (NVME8) |
|
PCIe スイッチ・ボードに接続されたケーブルを束ねる

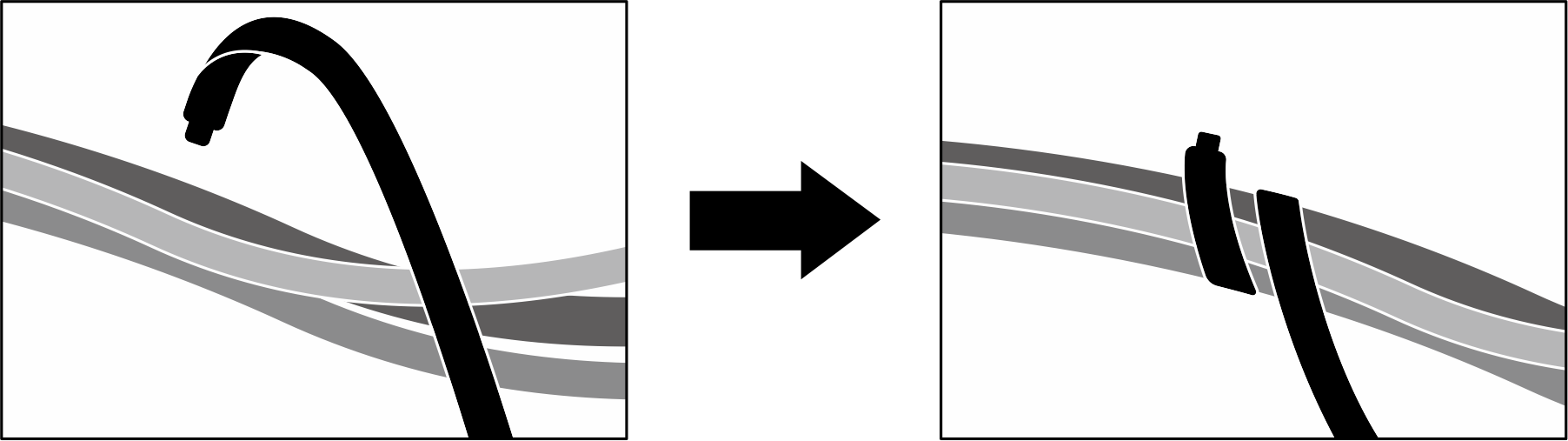

- PCIe スイッチ・ボードに接続されているケーブルを 6 つの束に分け、ケーブル・タイでクロス・バーに固定します。
- ケーブルを PCIe スイッチ・ボードのヒートシンクに近づけないでください。

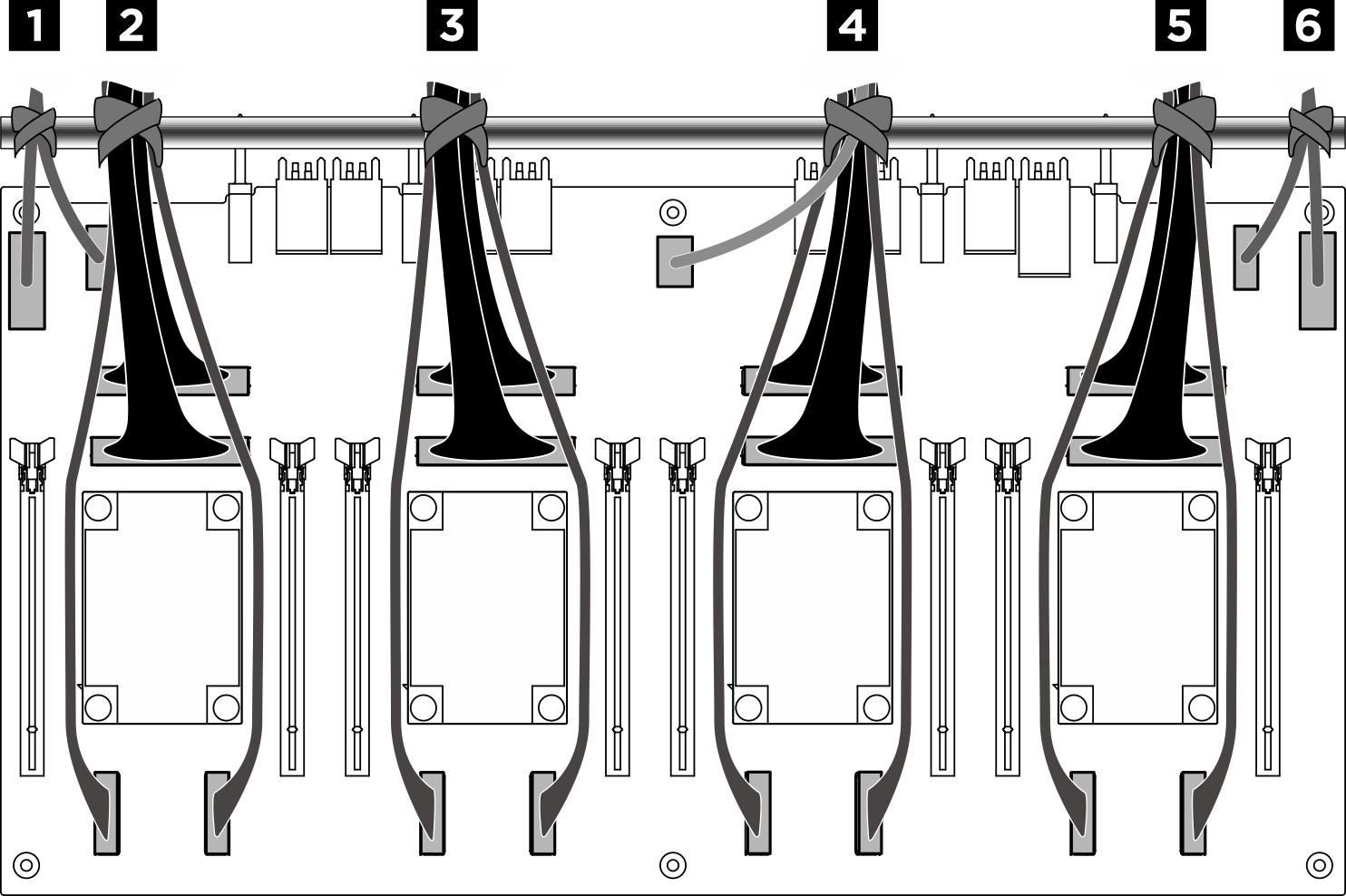

図 4. ケーブル・タイでケーブルを固定する
| バンドル | ケーブル | コネクター (PCIe スイッチ・ボード上) |
|---|---|---|
| 1 | ケーブル 2 本:
|
|
| 2 | ケーブル 4 本:
|
|
| 3 | ケーブル 4 本:
|
|
| 4 | ケーブル 5 本:
|
|
| 5 | ケーブル 4 本:
|
|
| 6 | ケーブル 2 本:
|
|
