DPU アダプターの電源ケーブル配線
このセクションでは、DPU アダプターの電源ケーブル配線について説明します。
DPU アダプターの電源ケーブル配線

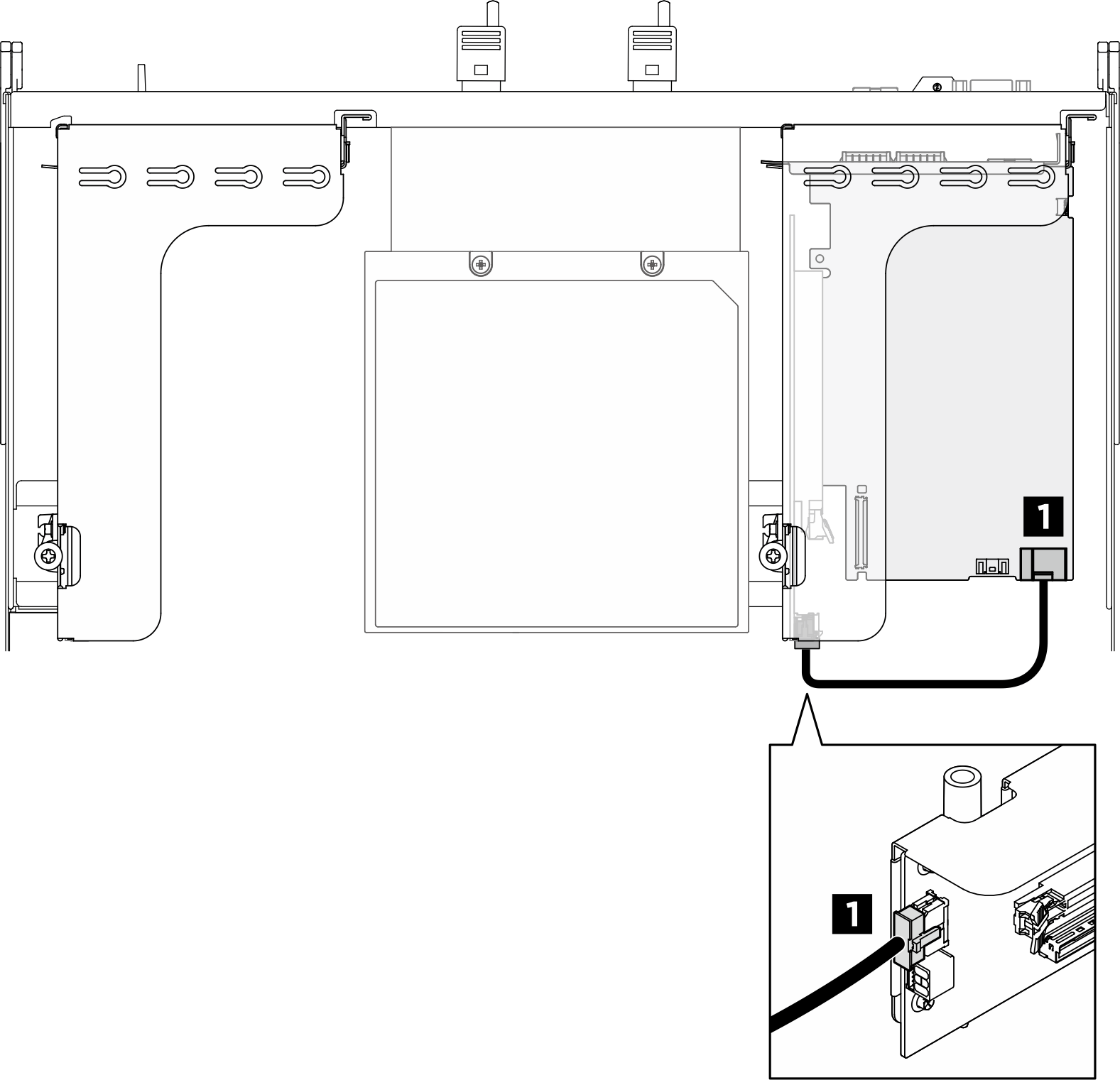

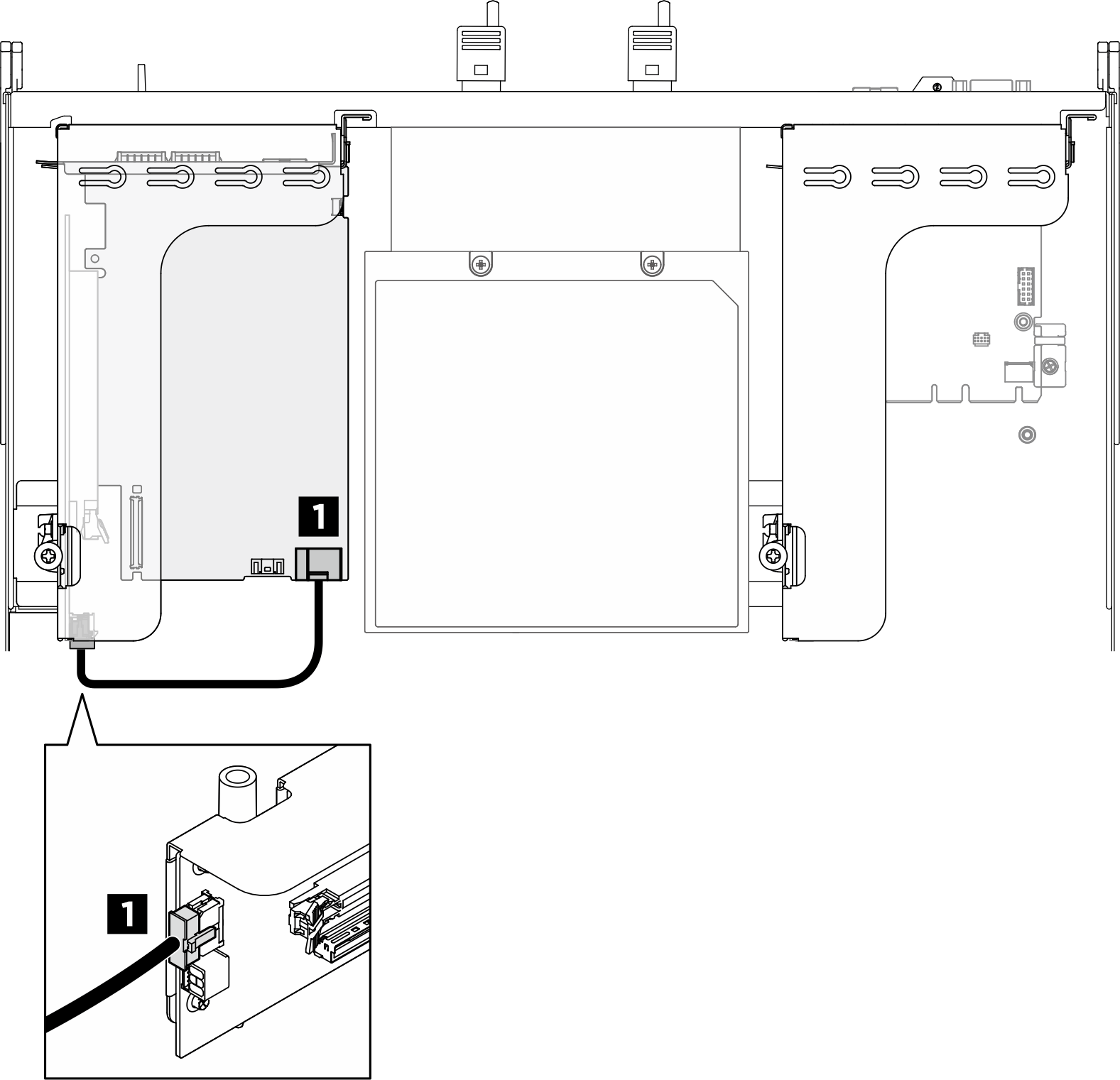

PCIe ライザー 1 の DPU アダプター | PCIe ライザー 2 上の DPU アダプター |
---|---|
![]() | ![]() |
始点 | 終点 |
---|---|
1 DPU アダプター: 電源コネクター | 1 PCIe ライザー 1 または 2: DPU 電源コネクター (AUX_PWR) |
