Netzkabelführung für den DPU-Adapter

In diesem Abschnitt wird die Netzkabelführung für den DPU-Adapter beschrieben.

Netzkabelführung für den DPU-Adapter

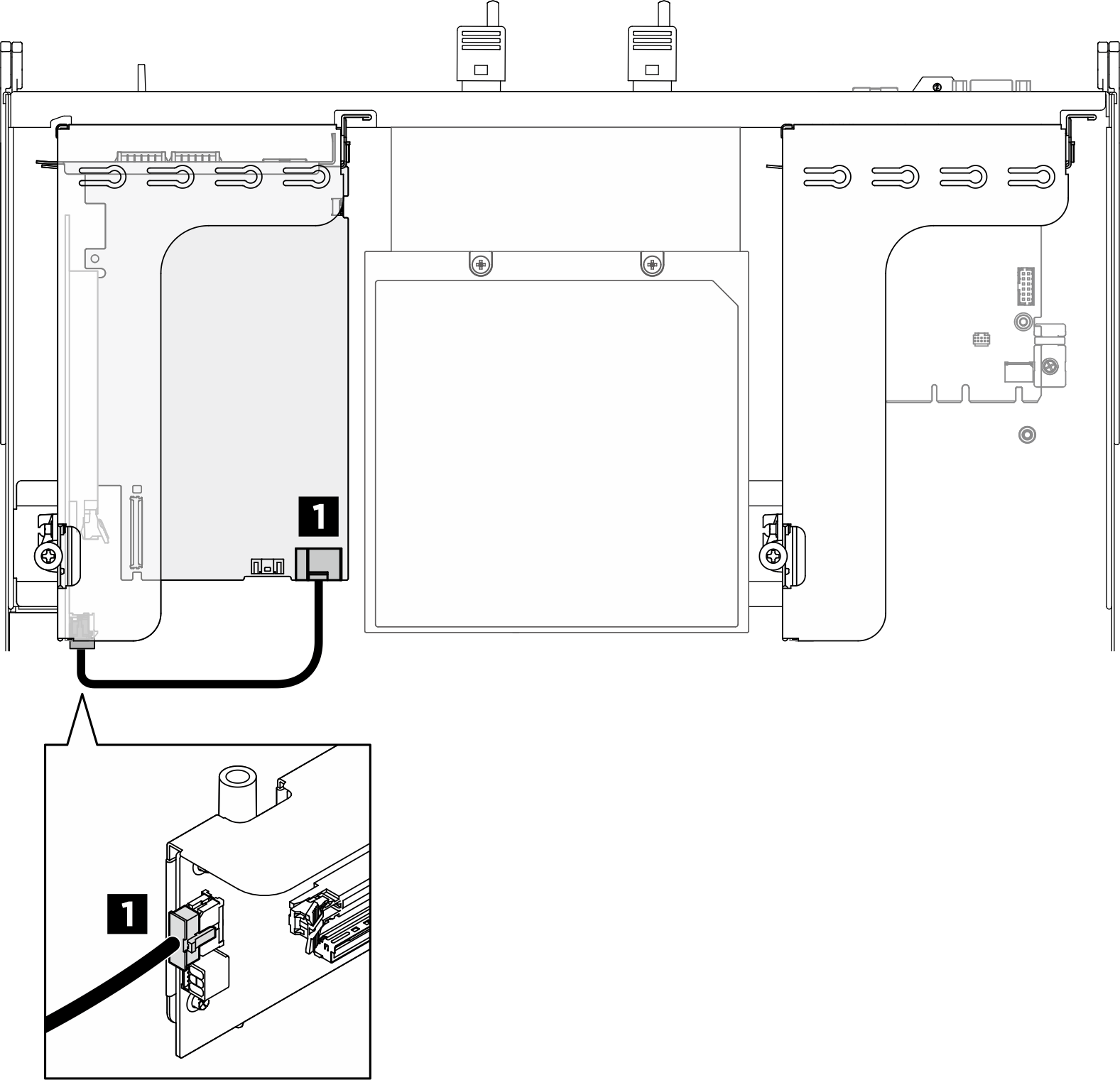

DPU-Adapter auf PCIe-Adapterkarte 1DPU-Adapter auf PCIe-Adapterkarte 2

DPU power cable routing

DPU power cable routing
VomZu
1 DPU-Adapter: Netzteilanschluss1 PCIe-Adapterkarte 1 oder 2: DPU-Netzteilanschluss (AUX_PWR)
