Connecteurs de la carte mère pour le cheminement des câbles
Les figures suivantes présentent les connecteurs internes de la carte mère qui sont utilisés pour le cheminement interne des câbles.

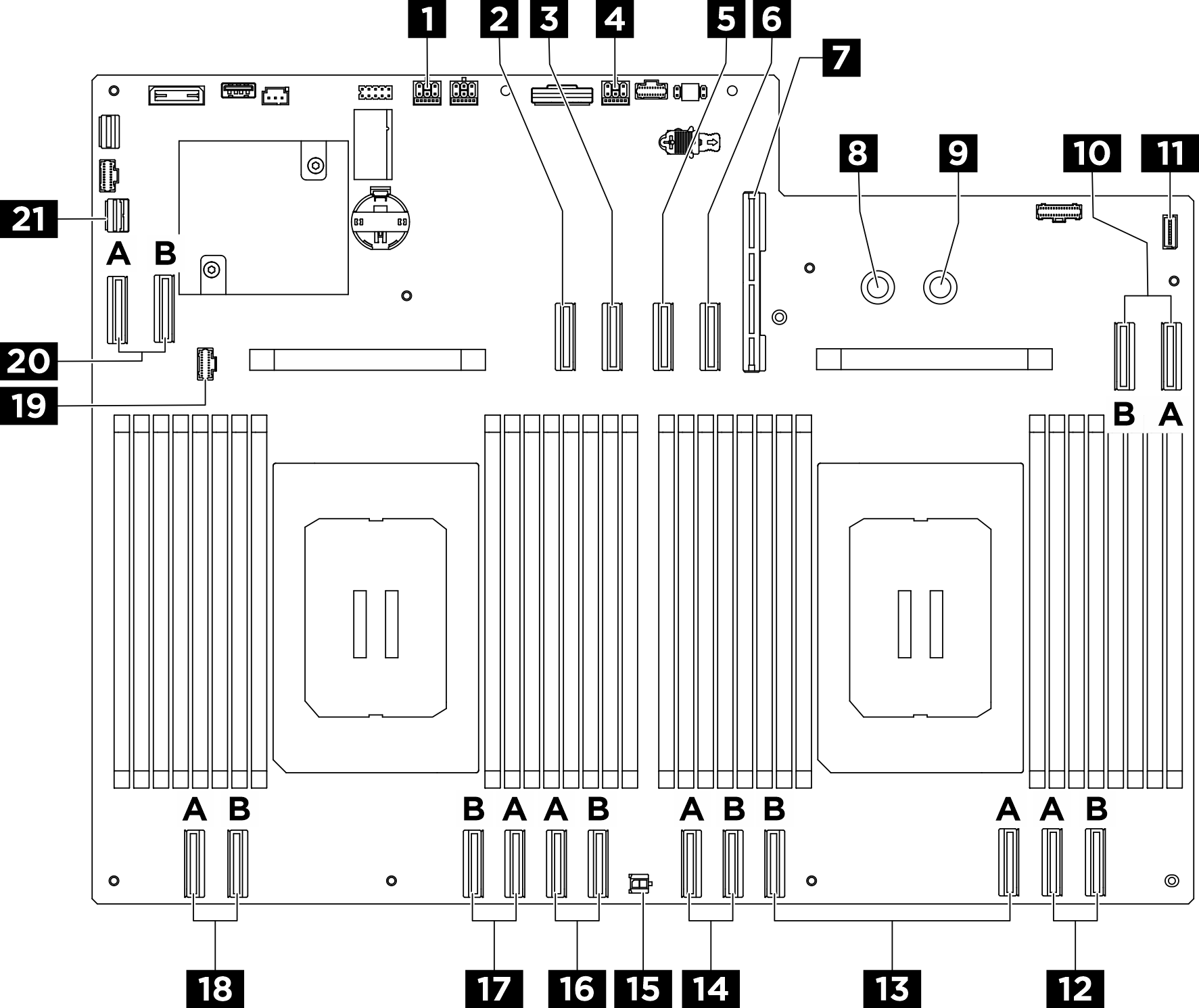

Figure 1. Connecteurs de la carte mère pour le cheminement des câbles
| 1 Connecteur de bande latérale et d’alimentation de la carte mezzanine PCIe 2 (BP PWR/SIG 2) | 2 Connecteur de signal de la carte mezzanine PCIe 2 (MCIO4B) |
| 3 Connecteur de signal de la carte mezzanine PCIe 2 (MCIO4A) | 4 Connecteur de signal de la carte mezzanine PCIe 1 (BP PWR/SIG 3) |
| 5 Connecteur de signal de la carte mezzanine PCIe 1 (MCIO8A) | 6 Connecteur de signal de la carte mezzanine PCIe 1 (MCIO8B) |
| 7 Connecteur de la carte d’E-S système (DC-SCM) | 8 Connecteur de mise à la terre (-) (PSU_GND) |
| 9 Connecteur 12 V (+) (PSU_P12V) | 10 Connecteur MCIO 7 (MCIO7A/MCIO7B) |
| 11 Connecteur du panneau de diagnostics intégré (FRONT IO2) | 12 Connecteur MCIO 6 (MCIO6A/MCIO6B) |
| 13 Connecteur MCIO 5 (MCIO5A/MCIO5B) | 14 Connecteur MCIO 10 (MCIO10A/MCIO10B) |
| 15 Connecteur d’alimentation de la carte de contrôleur de ventilation avant (Rear IO PWR) | 16 Connecteur MCIO 3 (MCIO3A/MCIO3B) |
| 17 Connecteur MCIO 2 (MCIO2A/MCIO2B) | 18 Connecteur MCIO 1 (MCIO1A/MCIO1B) |
| 19 Connecteur de signal de la carte de contrôleur de ventilation avant (BOT FAN BOARD) | 20 Connecteur MCIO 9 (MCIO9A/MCIO9B) |
| 21 Connecteur de bande latérale de commutation PCIe (PCIE SW SIDEBAND) |
