Connecteurs du tableau de distribution
Consultez cette section pour localiser les connecteurs présents sur le tableau de distribution.

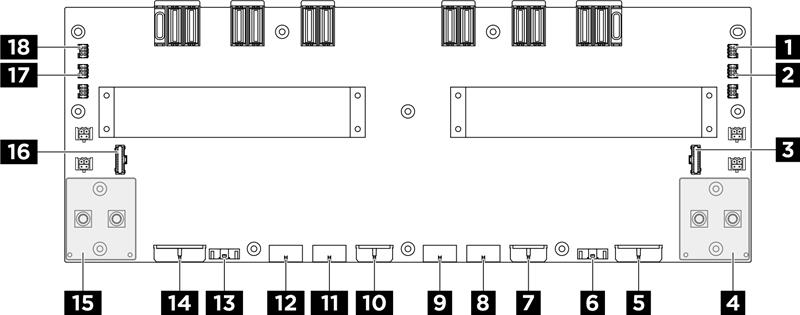

Figure 1. Connecteurs du tableau de distribution


1 Connecteur de signal et d’alimentation du ventilateur 17 (PUMP4) | 2 Connecteur d’alimentation du ventilateur 17 (PUMP5) |
3 Connecteur de bande latérale de l’interposeur du PSU 2 (PIB SB2) | 4 Connecteur d’alimentation de la carte mère du GPU côté droit (GPU PWR) |
5 Connecteur d’alimentation du tableau de commutation PCIe 2 (F-RISER PWR2) | 6 Connecteur de bande latérale du tableau de commutation PCIe 2 (SWSB2) |
7 Connecteur d’alimentation du fond de panier 2 (BP2 PWR) | 8 Connecteur de signal de la carte de contrôleur de ventilation arrière (partie supérieure) (F-FAN PWR) |
9 Connecteur d’alimentation de la carte de contrôleur de ventilation arrière (partie supérieure) (RADIATOR FAN) | 10 Connecteur d’alimentation du fond de panier 1 (BP1 PWR) |
11 Connecteur d’alimentation de la carte de contrôleur de ventilation arrière (partie intermédiaire) (R-FAN PWR2) | 12 Connecteur d’alimentation de la carte de contrôleur de ventilation arrière (partie inférieure) (R-FAN PWR1) |
13 Connecteur de bande latérale du tableau de commutation PCIe 1 (SWSB1) | 14 Connecteur d’alimentation du tableau de commutation PCIe 1 (F-RISER PWR1) |
15 Connecteur d’alimentation gauche de la carte mère du GPU (GPU PWR) | 16 Connecteur de bande latérale de l’interposeur du PSU 1 (PIB SB1) |
17 Connecteur d’alimentation du ventilateur 19 (PUMP2) | 18 Connecteur d’alimentation et de signal du ventilateur 19 (PUMP1) |
