分電盤コネクター

分電盤のコネクターを取り付けるには、このセクションを参照してください。

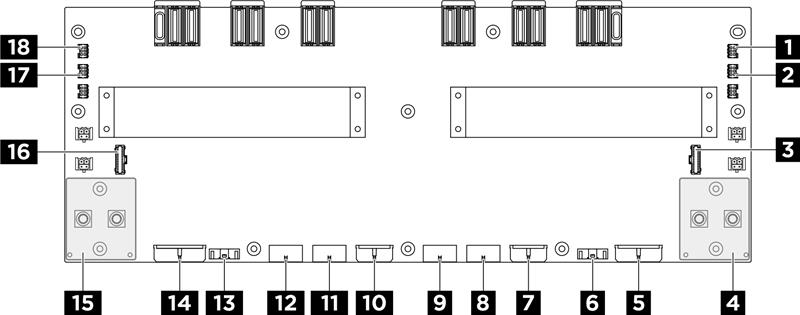

図 1. 分電盤コネクター

1 ファン 17 電源および信号コネクター (PUMP4)	2 ファン 17 電源コネクター (PUMP5)
3 PSU 変換コネクター側波帯コネクター 2 (PIB SB2)	4 右の GPU ベースボード電源コネクター (GPU PWR)
5 PCIe スイッチ・ボード電源コネクター 2 (F-RISER PWR2)	6 PCIe スイッチ・ボード側波帯コネクター 2 (SWSB2)
7 バックプレーン 2 電源コネクター (BP2 PWR)	8 背面上部ファン制御ボード信号コネクター (F-FAN PWR)
9 背面上部ファン制御ボード電源コネクター (RADIATOR FAN)	10 バックプレーン 1 電源コネクター (BP1 PWR)
11 背面中央ファン制御ボード電源コネクター (R-FAN PWR2)	12 背面下部ファン制御ボード電源コネクター (R-FAN PWR1)
13 PCIe スイッチ・ボード側波帯コネクター 1 (SWSB1)	14 PCIe スイッチ・ボード電源コネクター 1 (F-RISER PWR1)
15 左 GPU ベースボード電源コネクター (GPU PWR)	16 PSU 変換コネクター側波帯コネクター 1 (PIB SB1)
17 ファン 19 電源コネクター (PUMP2)	18 ファン 19 電源および信号コネクター (PUMP1)
