電源配送板接頭

請參閱本節以找出電源配送板上的接頭。

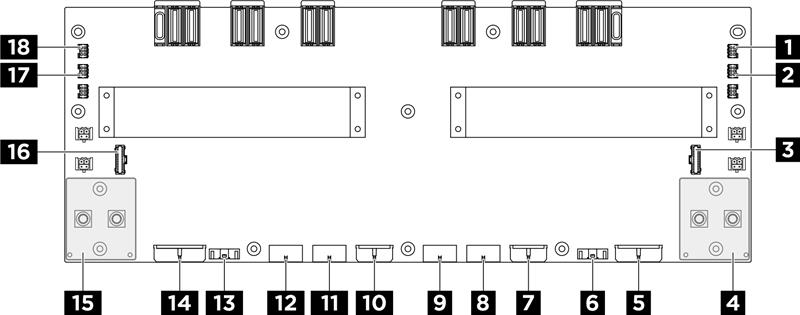

圖 1. 電源配送板接頭

1 風扇 17 電源和信號接頭 (PUMP4)	2 風扇17電源接頭 (PUMP5)
3 PSU 轉插卡側頻接頭 2 (PIB SB2)	4 右 GPU 基板電源接頭 (GPU PWR)
5 PCIe 交換器板電源接頭 2 (F-RISER PWR2)	6 PCIe 交換器板側頻接頭 2 (SWSB2)
7 背板 2 電源接頭 (BP2 PWR)	8 後方頂部風扇控制板信號接頭 (F-FAN PWR)
9 後上方風扇控制板電源接頭 (RADIATOR FAN)	10 背板 1 電源接頭 (BP1 PWR)
11 後方中間風扇控制板電源接頭（R-FAN PWR2）	12 後下風扇控制板電源接頭 (R-FAN PWR1)
13 PCIe 交換器板側頻接頭 1（SWSB1）	14 PCIe 交換器板電源接頭 1（F-RISER PWR1）
15 左 GPU 基板電源接頭（GPU PWR）	16 PSU 轉插卡側頻接頭 1 (PIB SB1)
17 風扇 19 電源接頭 (PUMP2)	18 風扇 19 電源和信號接頭 (PUMP1)
