전원 분배 보드 커넥터

이 섹션을 참조하여 전원 분배 보드에서 커넥터를 찾으십시오.

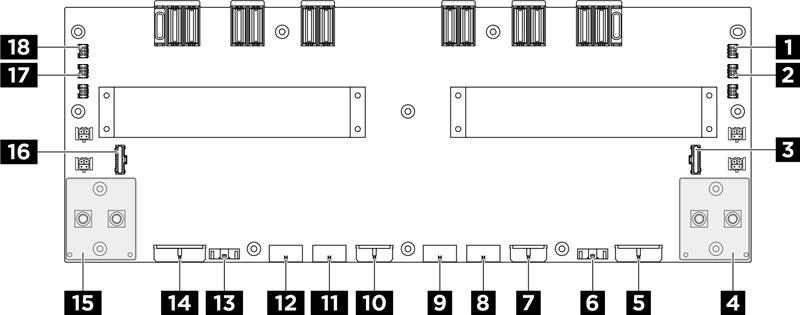

그림 1. 전원 분배 보드 커넥터

1 팬 17 전원 및 신호 커넥터(PUMP4)	2 팬 17 전원 커넥터(PUMP5)
3 PSU 인터포저 사이드밴드 커넥터 2(PIB SB2)	4 오른쪽 GPU 베이스보드 전원 커넥터(GPU PWR)
5 PCIe 스위치 보드 전원 커넥터 2(F-RISER PWR2)	6 PCIe 스위치 보드 사이드밴드 커넥터 2(SWSB2)
7 백플레인 2 전원 커넥터(BP2 PWR)	8 뒷면 상단 팬 컨트롤 보드 신호 커넥터(F-FAN PWR)
9 뒷면 상단 팬 컨트롤 보드 전원 커넥터(RADIATOR FAN)	10 백플레인 1 전원 커넥터(BP1 PWR)
11 후면 중간 팬 컨트롤 보드 전원 커넥터(R-FAN PWR2)	12 뒷면 하단 팬 컨트롤 보드 전원 커넥터(R-FAN PWR1)
13 PCIe 스위치 보드 사이드밴드 커넥터 1(SWSB1)	14 PCIe 스위치 보드 전원 커넥터 1(F-RISER PWR1)
15 왼쪽 GPU 베이스보드 전원 커넥터(GPU PWR)	16 PSU 인터포저 사이드밴드 커넥터 1(PIB SB1)
17 팬 19 전원 커넥터(PUMP2)	18 팬 19 전원 및 신호 커넥터(PUMP1)
