GPU 基板纜線佈線
使用本節可瞭解 GPU 基板的纜線佈線。
註
將電纜穿過電纜固定器和擋板組件，然後按照下圖所示將其引導至運算匣下方。

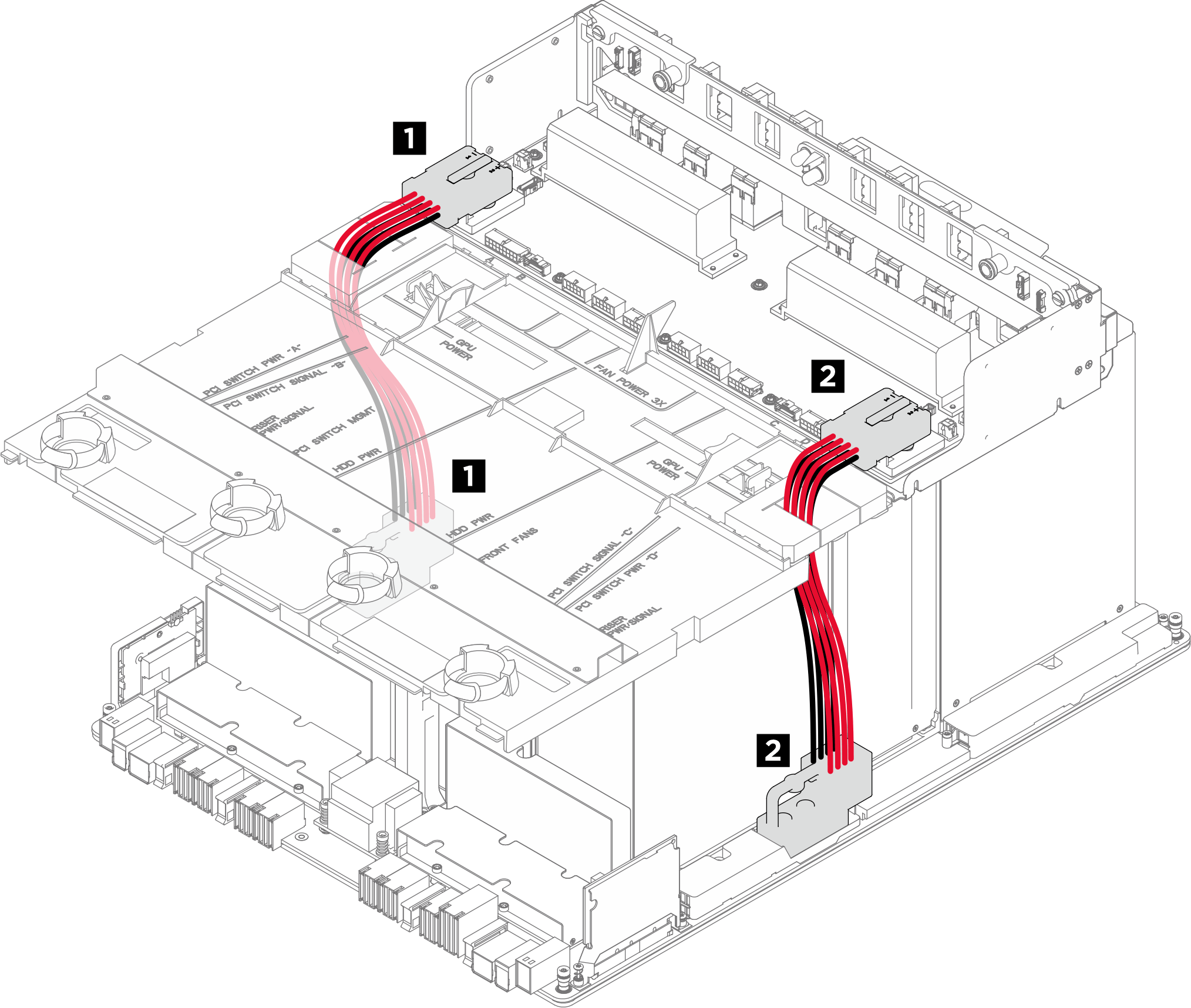

圖 1. GPU 基板纜線佈線
| 從 | 到 |
|---|---|
| 1 GPU 基板：左電源接頭 | 1 電源配送板：左 GPU 基板電源接頭 (GPU PWR) |
| 2 GPU 基板：右電源接頭 | 2 電源配送板：右 GPU 基板電源接頭 (GPU PWR) |
