การเดินสายแผงการวินิจฉัยในตัว

ใช้ส่วนนี้เพื่อทำความเข้าใจกับวิธีเดินสายสำหรับแผงการวินิจฉัยในตัว

หมายเหตุ
  • หากจำเป็น ให้ติดป้ายที่ปลายสายที่เชื่อมต่อกับแผงระบบ
    1. ติดส่วนพื้นที่สีขาวของฉลาก
    2. พันป้ายรอบสาย และติดเข้ากับส่วนพื้นที่สีขาว

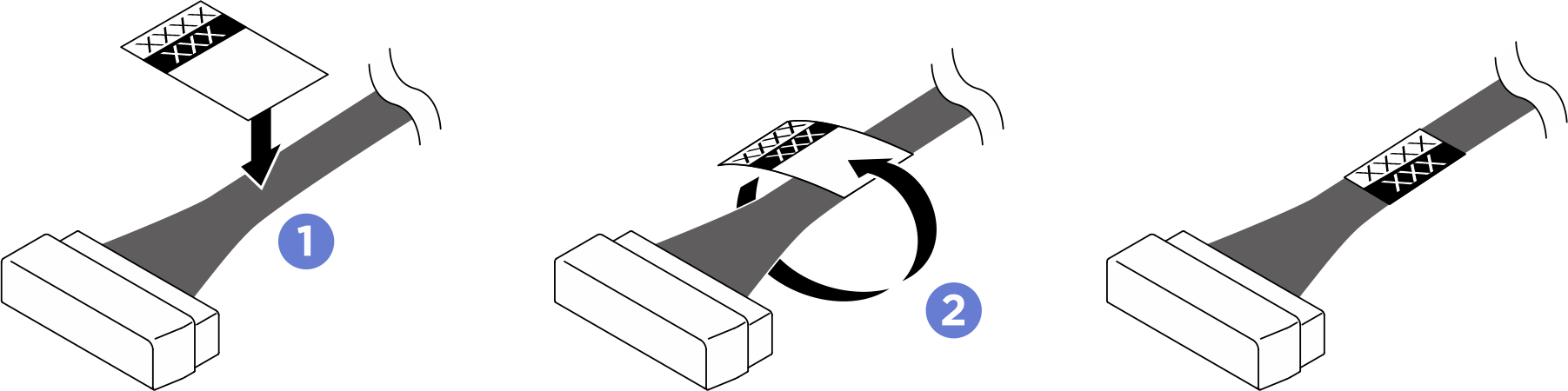

    รูปที่ 1. การติดป้ายกำกับ
    Label application
  • สอดสายผ่านตัวยึดสายและส่วนประกอบแผ่นกั้น จากนั้นเดินสายข้ามผ่านแผงระบบตามภาพด้านล่าง

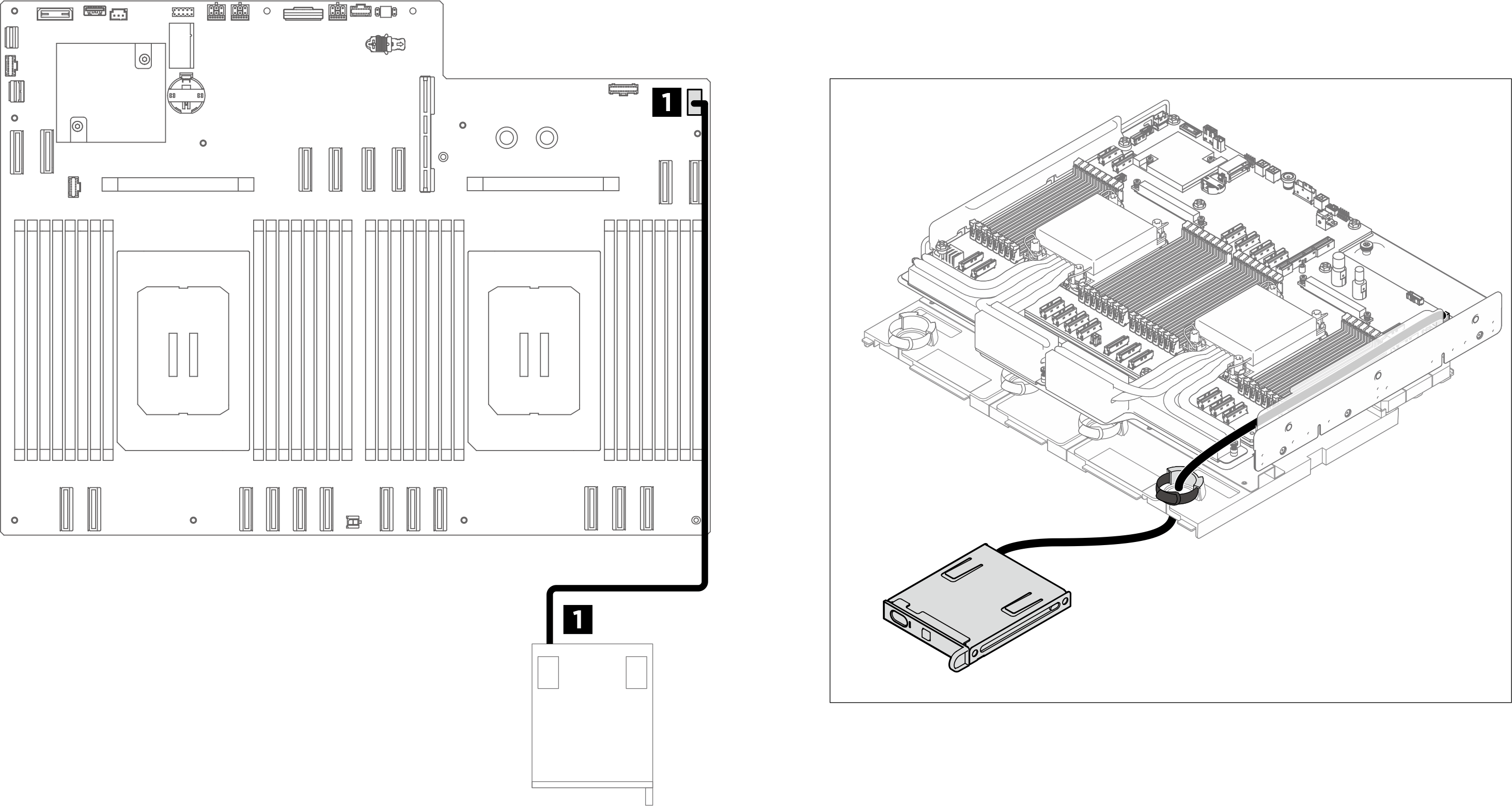

รูปที่ 2. การเดินสายแผงการวินิจฉัยในตัว
Integrated diagnostics panel cable routing
จากไปยังป้าย
1 สายแผงการวินิจฉัยในตัว1 แผงระบบ: ขั้วต่อแผงการวินิจฉัยในตัว (FRONT IO2)
  • FRONT IO2
  • PONG
