Anschlüsse am PSU-Interposer

Informationen zu den Anschlüssen auf dem PSU-Interposer finden Sie in diesem Abschnitt.

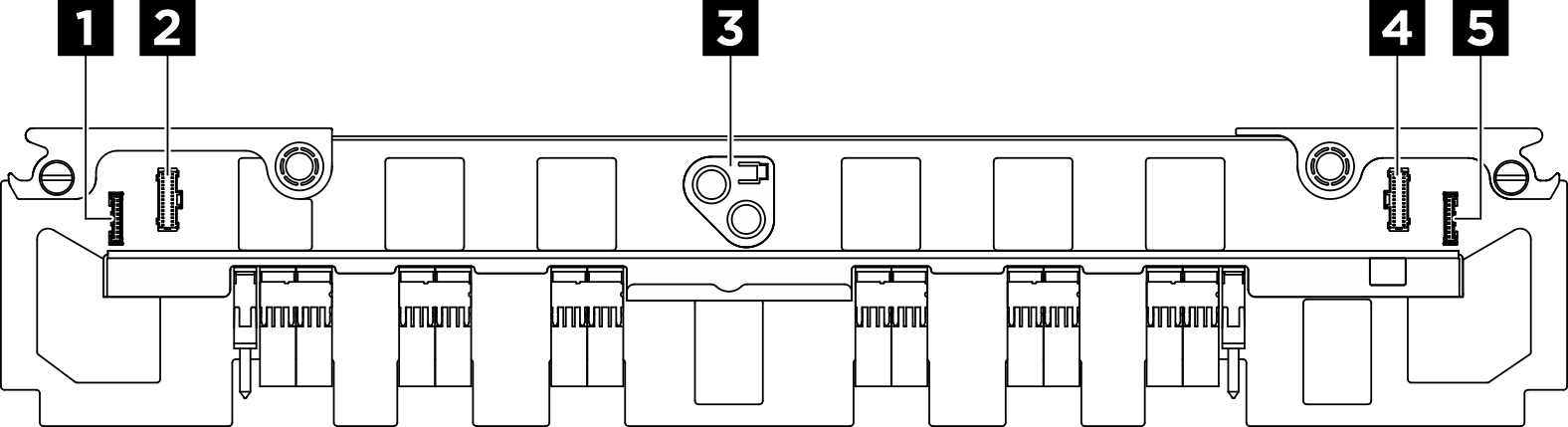

Abbildung 1. Anschlüsse am PSU-Interposer

1 Netzteil- und Signalanschluss für Lüfter 18 (FAN2 LEAK2)	2 Seitenbandanschluss 1 der Stromversorgungsplatine (PDB SB1)
3 Netzteilanschluss der Systemplatine (MB PWR)	4 Seitenbandanschluss 2 der Stromversorgungsplatine (PDB SB2)
5 Netzteil- und Signalanschluss für Lüfter 16 (FAN1 LEAK1)
