Installation de l’interposeur du PSU

Suivez les instructions de la présente section pour installer l’interposeur du PSU. La procédure doit être exécutée par un technicien qualifié.

À propos de cette tâche

Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
  • Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.
  • Deux personnes et un dispositif de levage sur site pouvant soulever jusqu’à 181 kg (400 lb) sont nécessaires pour mener à bien cette procédure. Si vous ne disposez pas de dispositif de levage, Lenovo vous propose le Genie Lift GL-8 material lift, qui peut être acheté à l’adresse suivante : Data Center Solution Configurator. Assurez-vous d’inclure la pédale de frein et la plateforme de chargement lorsque vous commandez le Genie Lift GL-8 material lift.
Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

Procédure

  1. Alignez l’interposeur du PSU sur ses connecteurs situés sur le tableau de distribution ; enfoncez ensuite l’interposeur du PSU dans les connecteurs jusqu’à ce qu’il soit bien installé.
  2. Sortez les deux pistons.
  3. Faites pivoter les deux loquets de déblocage jusqu’à ce qu’ils s’arrêtent.

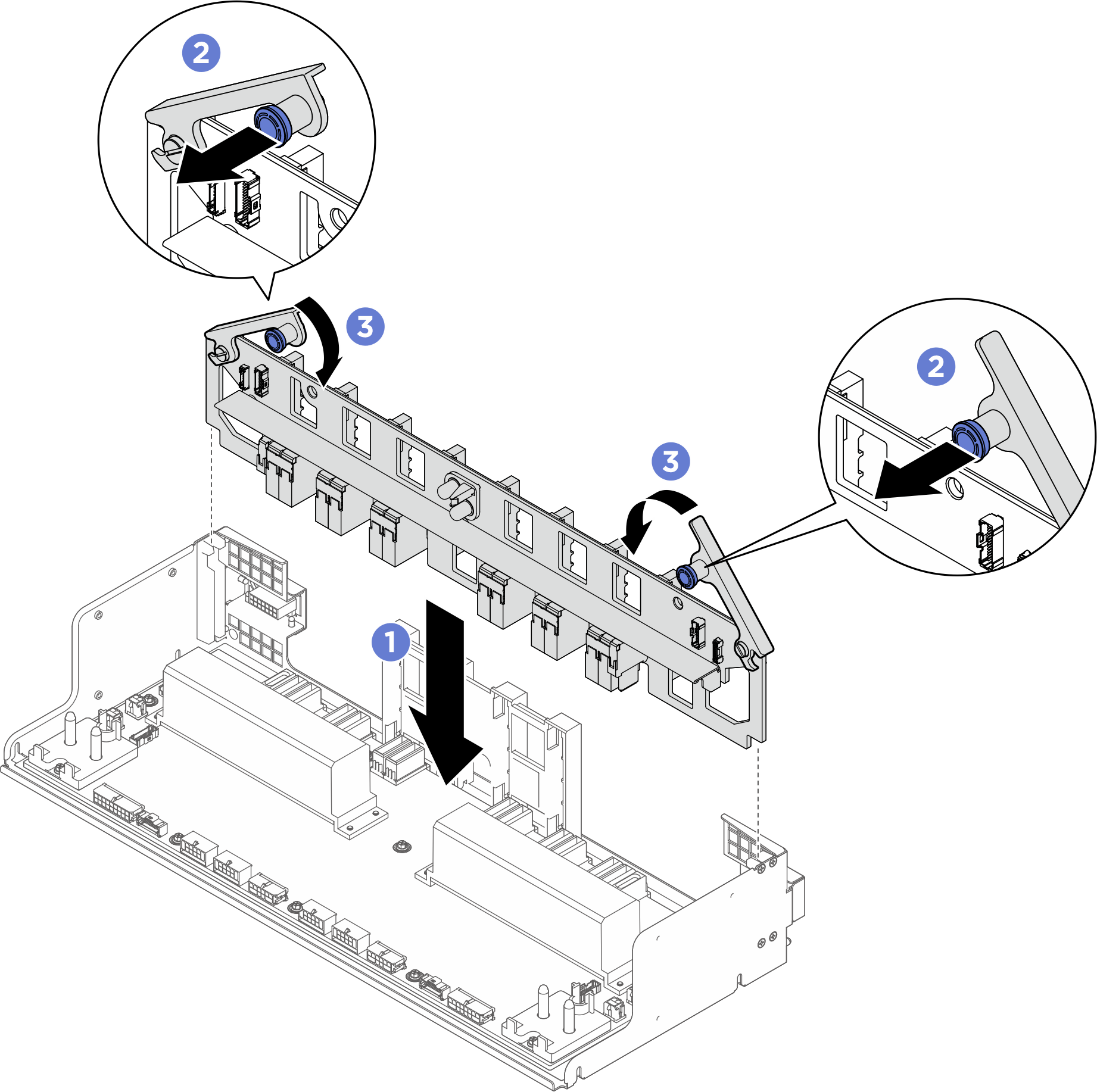

    Figure 1. Installation de l’interposeur du bloc d’alimentation
    PSU interposer installation
  4. Branchez les câbles sur l’interposeur du PSU. Voir ci-dessous pour plus d’informations.

Après avoir terminé

  1. Réinstallez la navette système. Voir Installation de la navette système.
  2. Terminez de remplacer les composants. Voir Fin du remplacement des composants.
