PSU-Interposer installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um den PSU-Interposer zu installieren. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
  • Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
  • Für dieses Verfahren sind zwei Personen und eine Hebevorrichtung vor Ort erforderlich, die bis zu 181 kg (400 lb) unterstützt. Wenn Ihnen noch keine Hebevorrichtung zur Verfügung steht, bietet Lenovo den Genie Lift GL-8 material lift an, der mit dem Data Center Solution Configurator Zusätzlich zum Genie Lift GL-8 material lift sollten Sie unbedingt auch die fußbetätigte Haltebremse und die Ladeplattform bestellen.
Firmware‑ und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren.

Vorgehensweise

  1. Richten Sie den PSU-Interposer an seinen Anschlüssen auf der Stromversorgungsplatine aus und drücken Sie den PSU-Interposer in die Anschlüsse, bis er richtig eingesetzt ist.
  2. Ziehen Sie die zwei Kolben heraus.
  3. Drehen Sie die zwei Entriegelungshebel bis zum Anschlag nach unten.

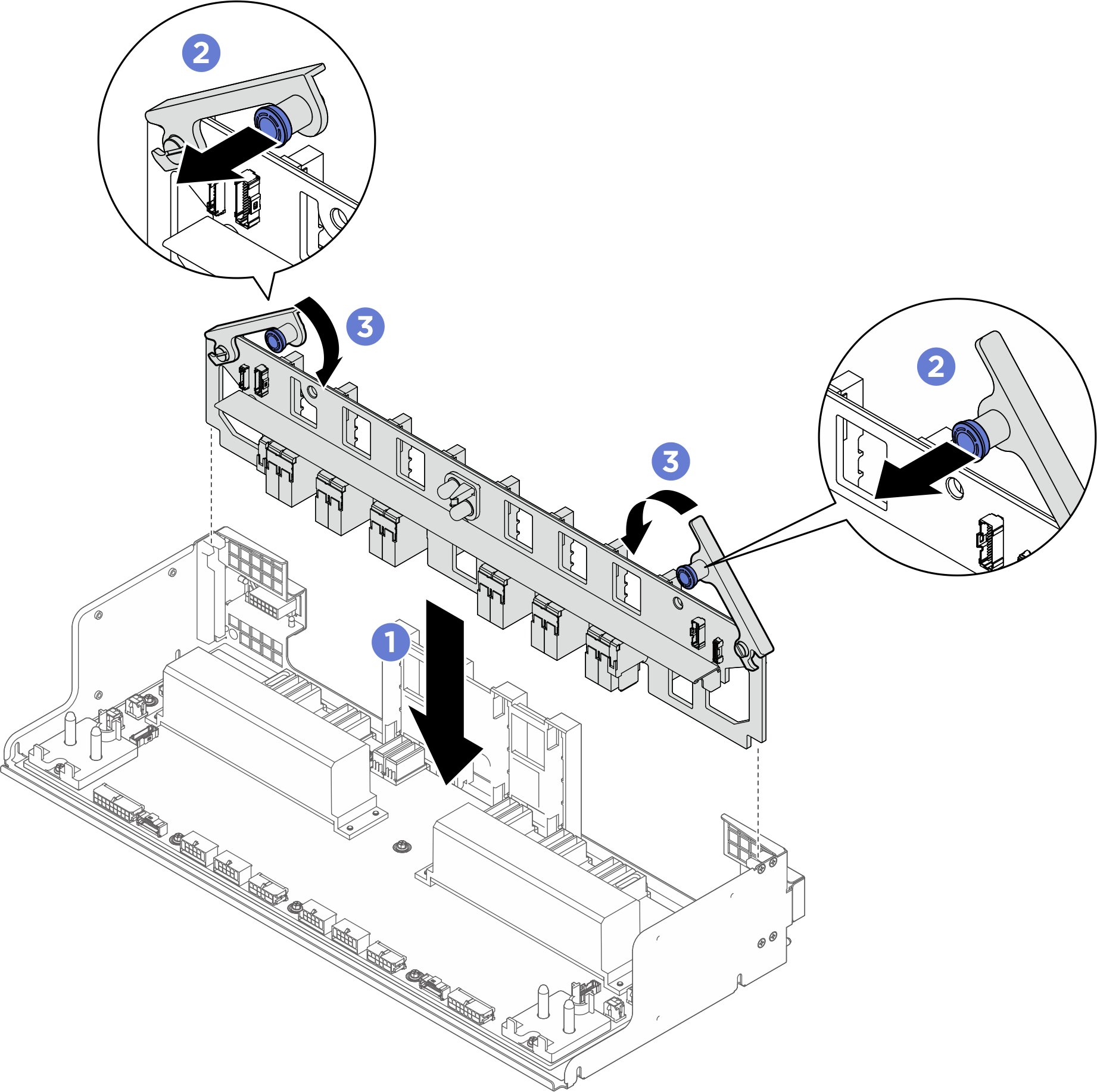

    Abbildung 1. Installation des PSU-Interposers
    PSU interposer installation
  4. Schließen Sie die Kabel an den PSU-Interposer an. Weitere Informationen finden Sie weiter unten.

Nach dieser Aufgabe

  1. Installieren Sie das System-Shuttle erneut. Siehe Systemshuttle installieren.
  2. Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
