PSU 変換コネクターの取り付け

PSU インターポーザの取り付けを行うには、このセクションの説明に従ってください。この手順は、トレーニングを受けた技術者が行う必要があります。

このタスクについて

重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
  • コンポーネントが入っている帯電防止パッケージを、サーバーの塗装されていない金属面に接触させます。次に、それをパッケージから取り出し、帯電防止板の上に置きます。
  • この手順は 2 人で実行する必要があります。また、最大 400 ポンド (181kg) を支えることができるリフト・デバイス 1 台が必要です。リフト・デバイスがまだ手元にない場合、Lenovo では Data Center Solution Configurator で購入していただける Genie Lift GL-8 material lift をご用意しています。Genie Lift GL-8 material lift を注文される際は、フットリリース・ブレーキとロード・プラットフォームが含まれていることを確認してください。
ファームウェアとドライバーのダウンロード: コンポーネントの交換後、ファームウェアやドライバーの更新が必要になる場合があります。

手順

  1. PSU インターポーザを分電盤上のコネクターと合わせた後、PSU インターポーザを、完全に装着されるまでコネクターに押し込みます。
  2. 2 つのプランジャーを引き出します。
  3. 2 つのリリース・ラッチを、停止するまで下に回転させます。

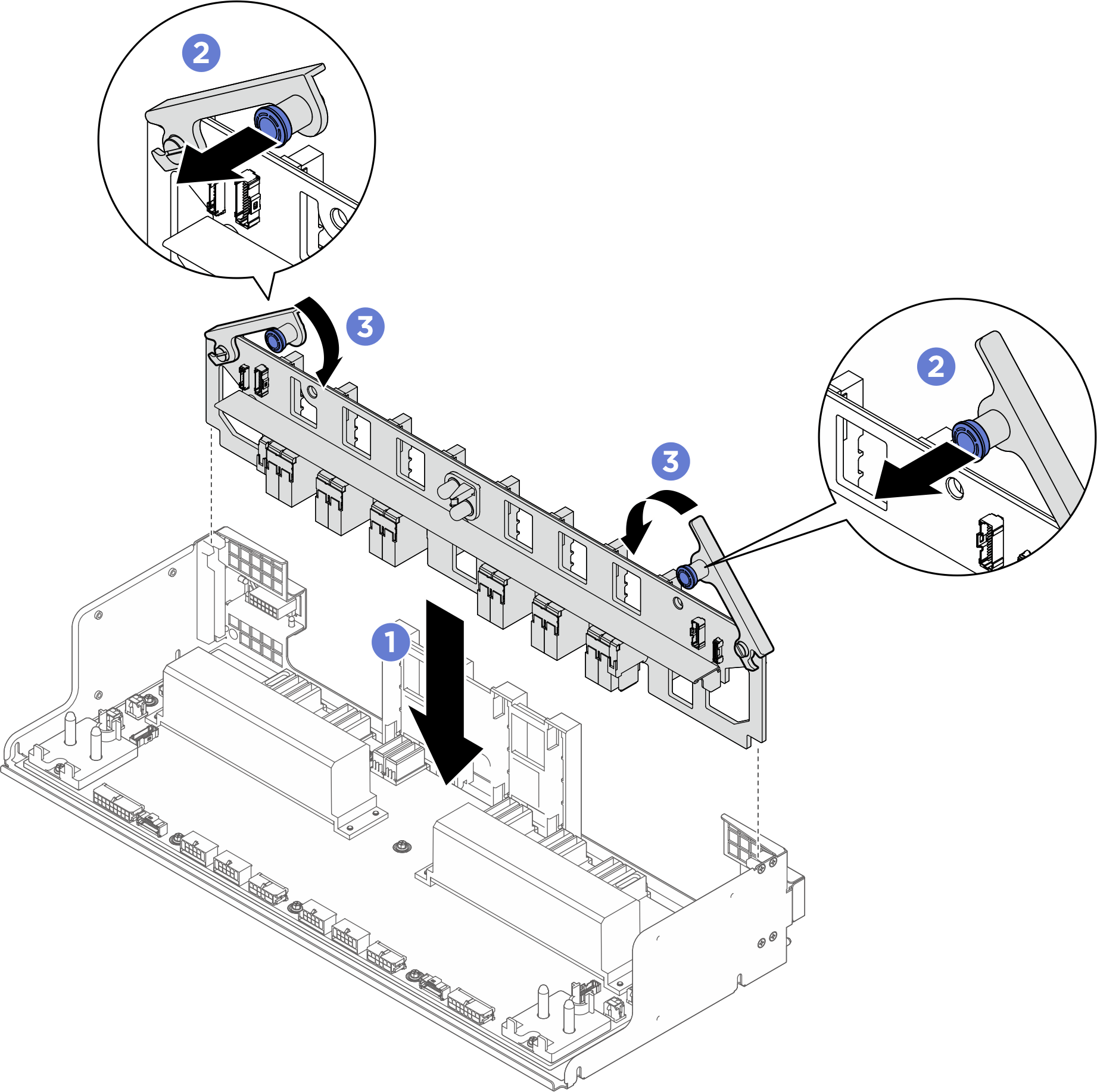

    図 1. PSU インターポーザの取り付け
    PSU interposer installation
  4. PSU インターポーザにケーブルを接続します。詳しくは、以下を参照してください。

完了したら

  1. システム・シャトルを再度取り付けます。システム・シャトルの取り付けを参照してください。
  2. 部品交換を完了します。部品交換の完了を参照してください。
