Instalación de la tarjeta de interposición de PSU

Siga las instrucciones de esta sección para instalar la tarjeta de interposición de PSU. El procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
  • Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
  • Para realizar este procedimiento se requieren dos personas y un dispositivo de elevación en el sitio que soporte hasta 400 lb (181 kg). Si todavía no tiene un dispositivo de elevación disponible, Lenovo ofrece el Genie Lift GL-8 material lift que se puede comprar en Data Center Solution Configurator. Asegúrese de incluir el freno de liberación con el pie y la plataforma de carga al pedir el Genie Lift GL-8 material lift.
Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.

Procedimiento

  1. Alinee la tarjeta de interposición de la PSU con sus conectores en la placa de distribución de alimentación y, a continuación, presione la tarjeta de interposición de la PSU en los conectores hasta que quede bien colocada.
  2. Tire de los dos émbolos.
  3. Gire los dos pestillos de liberación hacia abajo hasta que se detengan.

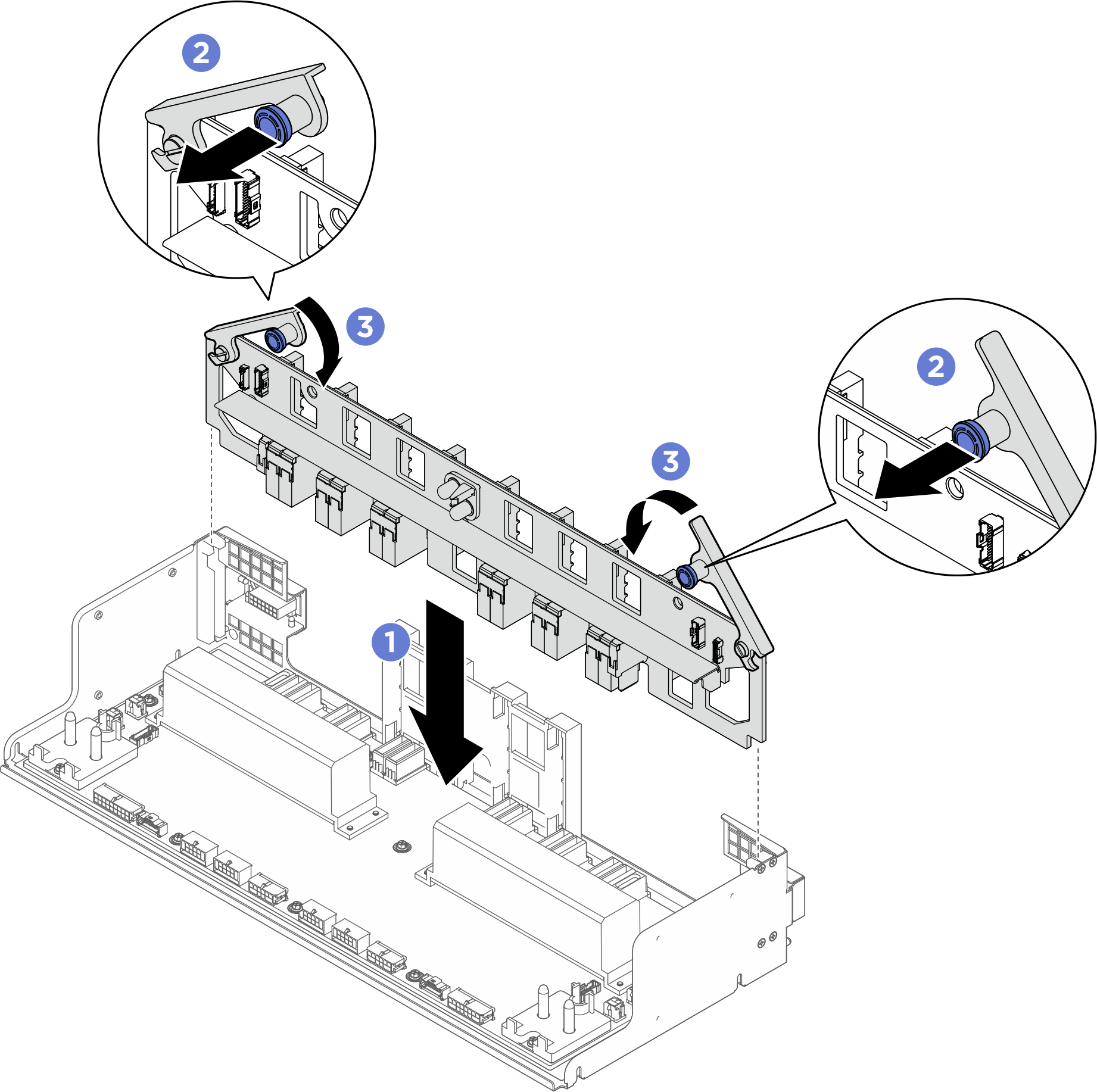

    Figura 1. Instalación del intercalador de PSU
    PSU interposer installation
  4. Conecte los cables a la tarjeta de interposición de la PSU. Consulte a continuación para obtener más información.

Después de finalizar

  1. Vuelva a instalar la lanzadera del sistema. Consulte Instalación de la lanzadera del sistema.
  2. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
