Remover a estrutura do suporte do cabo e o conjunto do defletor

Siga as instruções nesta seção para remover o conjunto de estrutura e defletor do suporte do cabo. O procedimento deve ser executado por um técnico treinado.

Sobre esta tarefa

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.
  • Duas pessoas e um dispositivo de elevação no local que podem suportar até 400 lb (181 kg) são necessários para executar esse procedimento. Se você ainda não tiver um dispositivo de içamento disponível, a Lenovo oferece o Genie Lift GL-8 material lift que pode ser adquirido em Data Center Solution Configurator. Inclua o freio e a plataforma de carga ao pedir o Genie Lift GL-8 material lift.

Procedimento

  1. Faça as preparações para essa tarefa.
    1. Puxe o suporte do sistema para fora do chassi e coloque-o na plataforma de elevação. Consulte Remover o suporte do sistema.
    2. Desconecte todos os cabos da placa de interposição de PSU.
    3. Remova a bandeja de cálculo. Consulte Remover a bandeja de cálculo.
    4. Desconecte todos os cabos de energia da placa de distribuição de energia.
  2. Deslize a estrutura do suporte do cabo e o conjunto do defletor em direção à parte traseira do suporte do sistema e remova-o para fora do suporte.

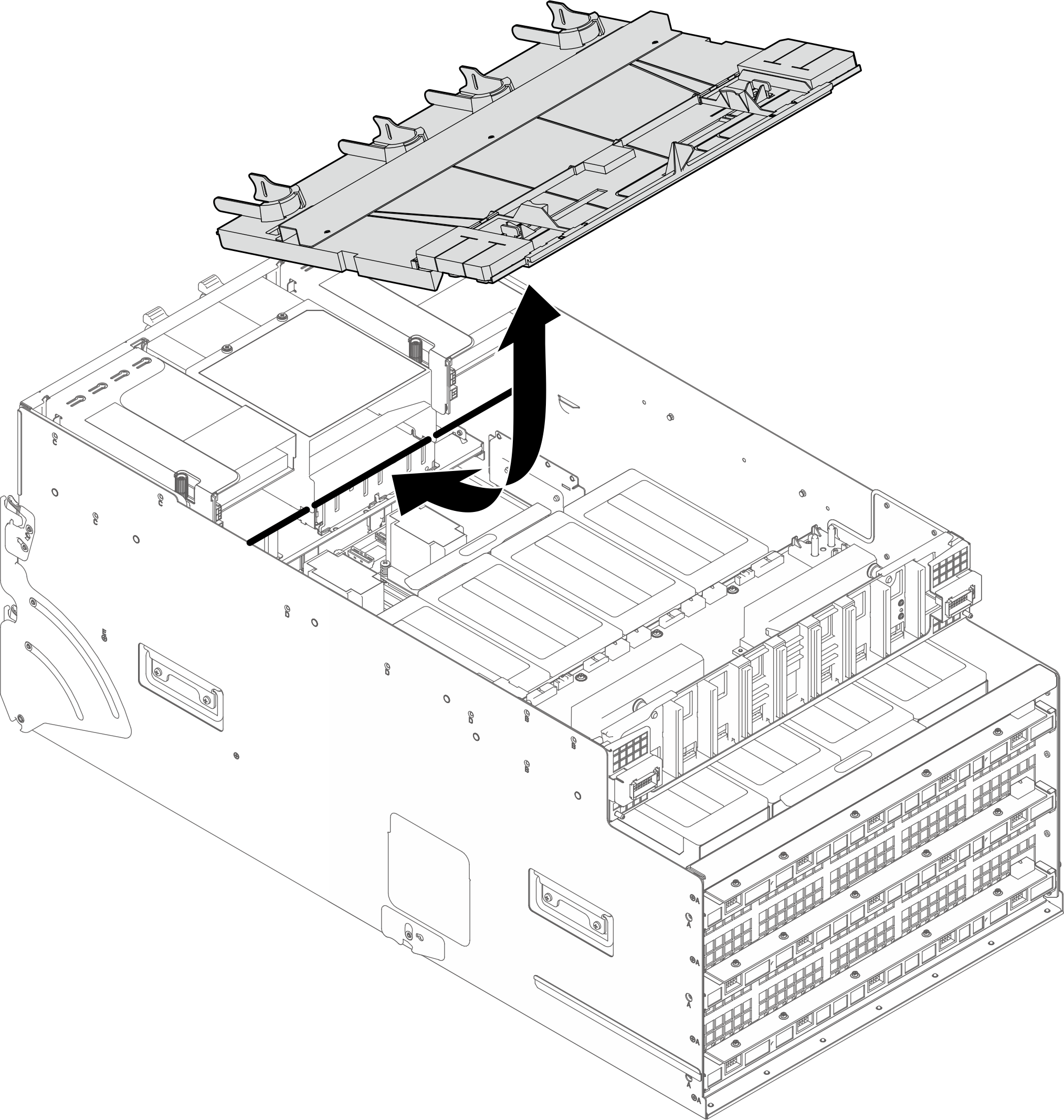

    Figura 1. Remoção da estrutura do suporte do cabo e do conjunto do defletor
    Cable holder frame and baffle assembly removal

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
