ケーブル・ホルダー・フレームおよびバッフル・アセンブリーの取り外し

ケーブル・ホルダー・フレームおよびバッフル・アセンブリーを取り外すには、このセクションの説明に従ってください。この手順は、トレーニングを受けた技術者が行う必要があります。

このタスクについて

重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。
  • この手順は 2 人で実行する必要があります。また、最大 400 ポンド (181kg) を支えることができるリフト・デバイス 1 台が必要です。リフト・デバイスがまだ手元にない場合、Lenovo では Data Center Solution Configurator で購入していただける Genie Lift GL-8 material lift をご用意しています。Genie Lift GL-8 material lift を注文される際は、フットリリース・ブレーキとロード・プラットフォームが含まれていることを確認してください。

手順

  1. このタスクの準備をします。
    1. システム・シャトルをシャーシから引き出し、リフト・プラットフォームに置きます。システム・シャトルの取り外しを参照してください。
    2. すべてのケーブルを PSU 変換コネクターから取り外します。
    3. コンピュート・トレイを取り外します。コンピュート・トレイの取り外しを参照してください。
    4. 分電盤からすべてのケーブルを外します。
  2. ケーブル・ホルダー・フレームとバッフル・アセンブリーをシステム・シャトルの後方にスライドさせ、シャトルから取り外します。

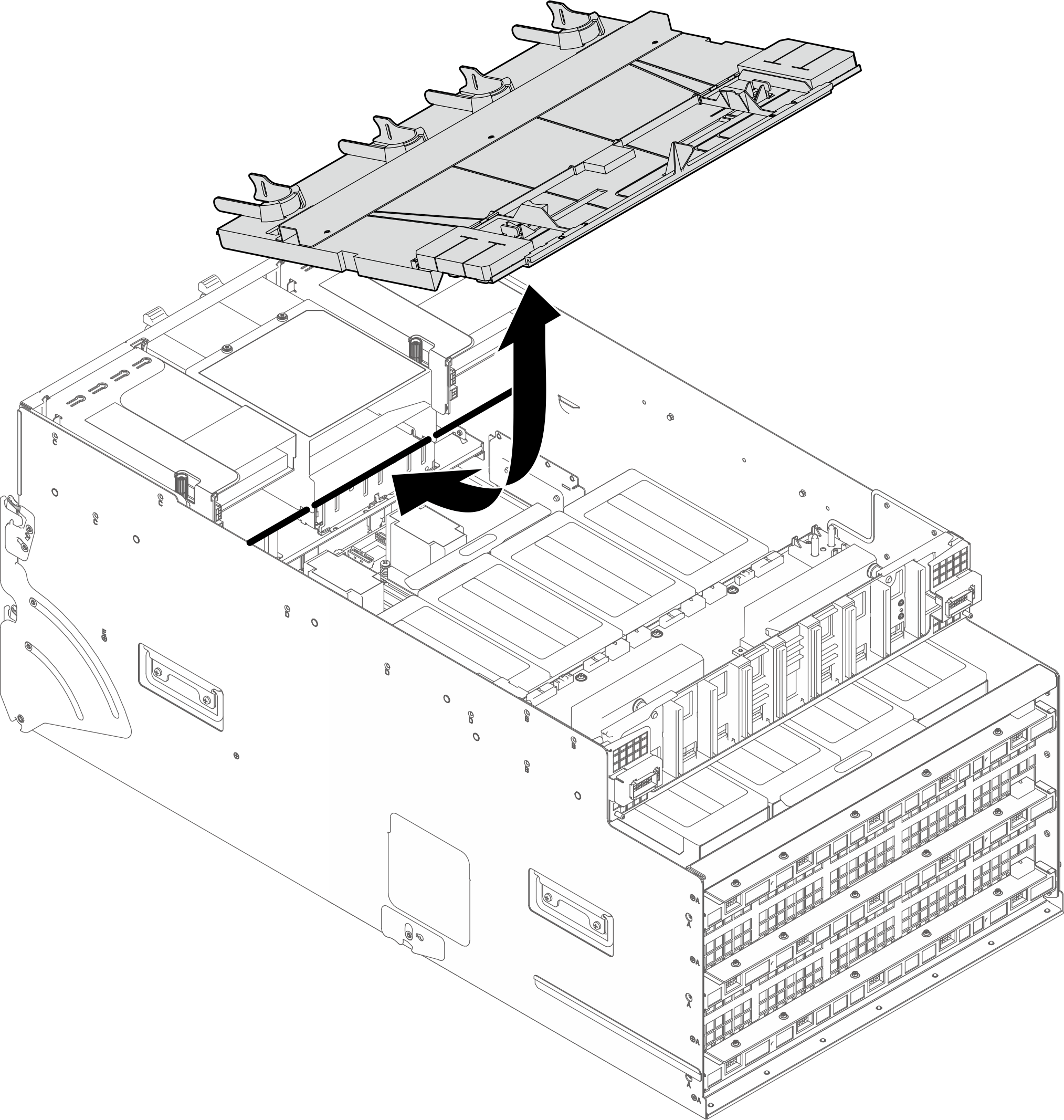

    図 1. ケーブル・ホルダー・フレームおよびバッフル・アセンブリーの取り外し
    Cable holder frame and baffle assembly removal

完了したら

コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
