コンピュート・トレイの取り外し

コンピュート・トレイの取り外しを行うには、このセクションの説明に従ってください。この手順は、トレーニングを受けた技術者が行う必要があります。

このタスクについて

重要
ケーブルを切り離すときは、各ケーブルのリストを作成し、ケーブルが接続されているコネクターを記録してください。また、コンピュート・トレイを取り付けた後に、その記録をケーブル配線チェックリストとして使用してください。
重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。
  • この手順は 2 人で実行する必要があります。また、最大 400 ポンド (181kg) を支えることができるリフト・デバイス 1 台が必要です。リフト・デバイスがまだ手元にない場合、Lenovo では Data Center Solution Configurator で購入していただける Genie Lift GL-8 material lift をご用意しています。Genie Lift GL-8 material lift を注文される際は、フットリリース・ブレーキとロード・プラットフォームが含まれていることを確認してください。

手順

  1. システム・シャトルをシャーシから引き出し、リフト・プラットフォームに置きます。システム・シャトルの取り外しを参照してください。
  2. システム・ボードからすべてのケーブルを切り離します。ケーブルを切り離す際には、各ケーブルのリストを作成し、ケーブルが接続されているコネクターを記録してください。また、コンピュート・トレイを取り付けた後に、その記録をケーブル配線チェックリストとして使用してください。
    重要

    システム・ボードの損傷を避けるため、ケーブルをシステム・ボードから取り外すときは、必ず 内部ケーブルの配線の手順に従ってください。

  3. コンピュート・トレイを取り外します。
    1. システム・シャトルの両側にある D でマークされた 6 本のねじを緩めます。
    2. コンピュート・トレイを持ち上げて、システム・シャトルから取り外します。

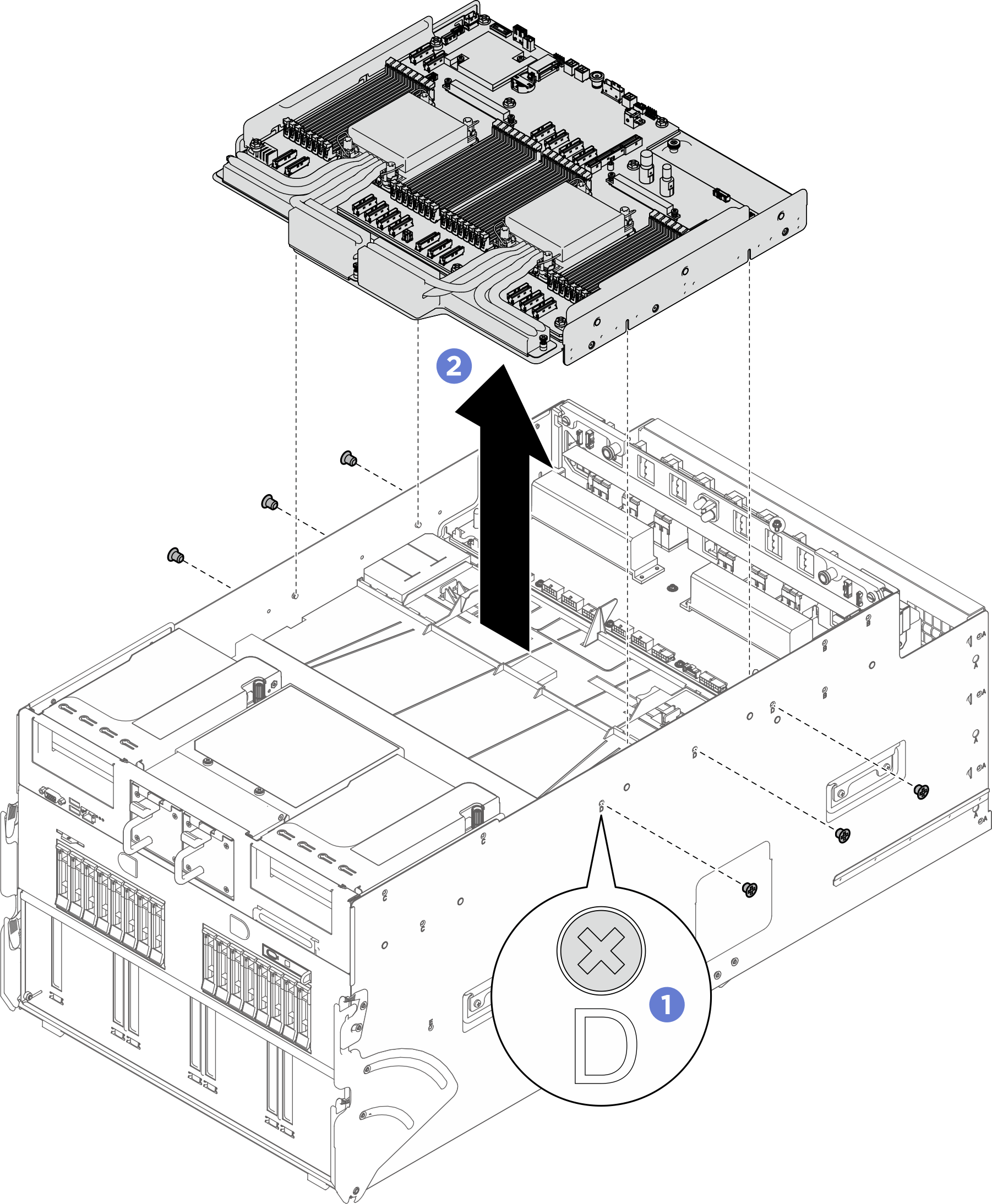

    図 1. コンピュート・トレイの取り外し
    Compute tray removal

完了したら

  • トレイからシステム・ボードを取り外すには、システム・ボードの取り外しを参照してください。
  • コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
