Retrait du plateau de calcul

Suivez les instructions de cette section pour retirer le plateau de calcul. La procédure doit être exécutée par un technicien qualifié.

À propos de cette tâche

Important
Lorsque vous débranchez les câbles, dressez une liste de chaque câble et prenez bien note des connecteurs auxquels chaque câble est raccordé. Par la suite, vous utiliserez ce document comme liste de vérification du câblage une fois le plateau de calcul installé.
Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.
  • Deux personnes et un dispositif de levage sur site pouvant soulever jusqu’à 181 kg (400 lb) sont nécessaires pour mener à bien cette procédure. Si vous ne disposez pas de dispositif de levage, Lenovo vous propose le Genie Lift GL-8 material lift, qui peut être acheté à l’adresse suivante : Data Center Solution Configurator. Assurez-vous d’inclure la pédale de frein et la plateforme de chargement lorsque vous commandez le Genie Lift GL-8 material lift.

Procédure

  1. Sortez la navette système du châssis et placez-la sur la plateforme de levage. Voir Retrait de la navette système.
  2. Débranchez tous les câbles de la carte mère. Lorsque vous déconnectez les câbles, dressez une liste de chaque câble et notez les connecteurs liés à chaque câble, afin de vous y référez après l’installation du plateau de calcul.
    Avertissement

    Pour éviter d’endommager la carte mère, assurez-vous de suivre les instructions de Cheminement interne des câbles lorsque vous déconnectez les câbles de la carte mère.

  3. Retirez le plateau de calcul.
    1. Desserrez les six vis accompagnées de l’inscription D des deux côtés de la navette système.
    2. Soulevez le plateau de calcul pour le retirer de la navette système.

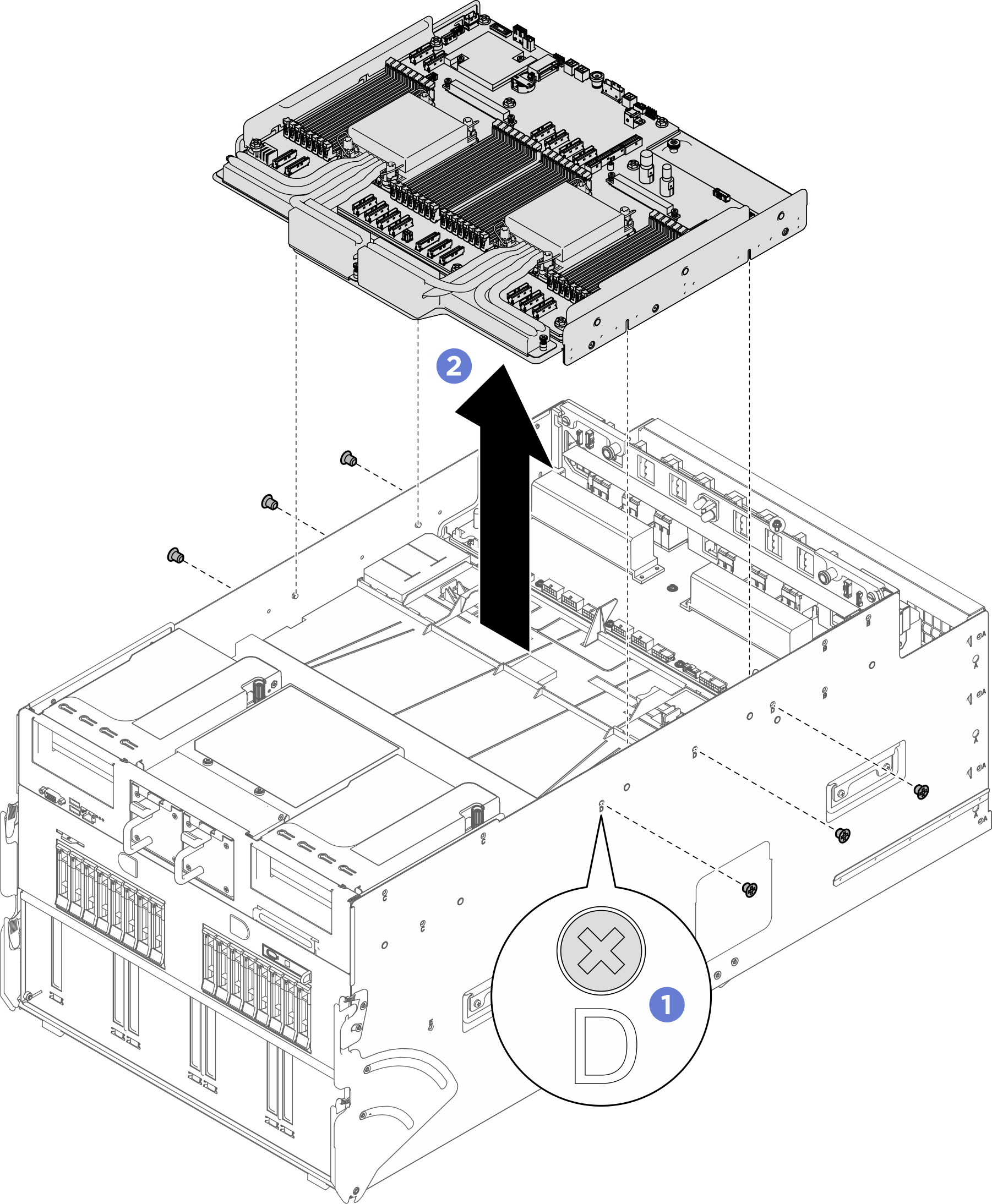

    Figure 1. Retrait du plateau de calcul
    Compute tray removal

Après avoir terminé

  • Pour retirer la carte mère du plateau, voir Retrait de la carte mère.
  • Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
