Rimozione del vassoio di elaborazione

Seguire le istruzioni riportate in questa sezione per rimuovere il vassoio di elaborazione. La procedura deve essere eseguita da un tecnico qualificato.

Informazioni su questa attività

Importante

Quando si scollegano i cavi, stilare un elenco dei cavi e dei connettori a cui è collegato ciascun cavo e utilizzarlo come elenco di controllo per il cablaggio dopo aver installato il vassoio di elaborazione.

Attenzione

Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.
Per eseguire questa procedura sono necessarie due persone e un dispositivo di sollevamento in grado di supportare fino a 400 libbre (181 kg). Se non si dispone già di un dispositivo di sollevamento, Lenovo offre la Genie Lift GL-8 material lift che può essere acquistata in Data Center Solution Configurator. Assicurarsi di includere il freno a pedale e la piattaforma di carico al momento dell'ordine Genie Lift GL-8 material lift.

Procedura

Estrarre lo shuttle di sistema dallo chassis e posizionarlo sulla piattaforma elevatrice. Vedere Rimozione dello shuttle di sistema.
Scollegare tutti i cavi dalla scheda di sistema. Quando si scollegano i cavi, stilare un elenco dei cavi e dei connettori a cui sono collegati i cavi e utilizzarlo come elenco di controllo per il cablaggio dopo avere installato il vassoio di elaborazione.
Attenzione
Per evitare di danneggiare la scheda di sistema, assicurarsi di seguire le istruzioni riportate in Instradamento dei cavi interni quando si scollegano i cavi dalla scheda di sistema.
Rimuovere il vassoio di elaborazione.
1. Rimuovere le sei viti contrassegnate con D su entrambi i lati dello shuttle di sistema.
2. Estrarre il vassoio di elaborazione dallo shuttle di sistema.

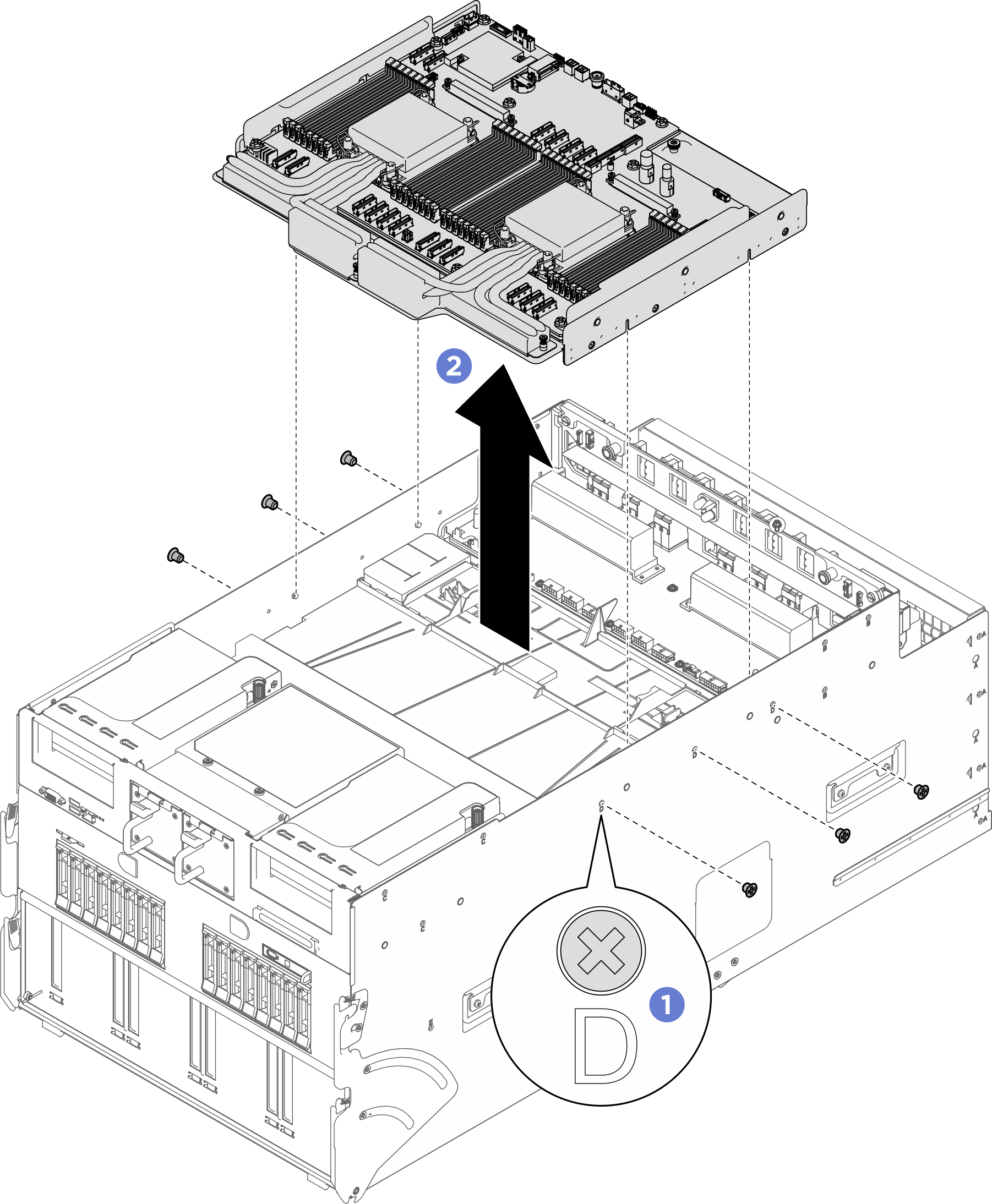

Figura 1. Rimozione del vassoio di elaborazione

Dopo aver terminato

Per rimuovere la scheda di sistema dal vassoio, vedere Rimozione della scheda di sistema.
Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
