Installazione del vassoio di elaborazione

Seguire le istruzioni riportate in questa sezione per installare il vassoio di elaborazione. La procedura deve essere eseguita da un tecnico qualificato.

Informazioni su questa attività

Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
  • Per eseguire questa procedura sono necessarie due persone e un dispositivo di sollevamento in grado di supportare fino a 400 libbre (181 kg). Se non si dispone già di un dispositivo di sollevamento, Lenovo offre la Genie Lift GL-8 material lift che può essere acquistata in Data Center Solution Configurator. Assicurarsi di includere il freno a pedale e la piattaforma di carico al momento dell'ordine Genie Lift GL-8 material lift.

Procedura

  1. Posizionare il vassoio di elaborazione nello shuttle di sistema finché non è bloccato saldamente in posizione.
  2. Individuare i sei fori per viti contrassegnati da D su entrambi i lati dello shuttle di sistema, quindi serrare le sei viti per fissare il vassoio di elaborazione.

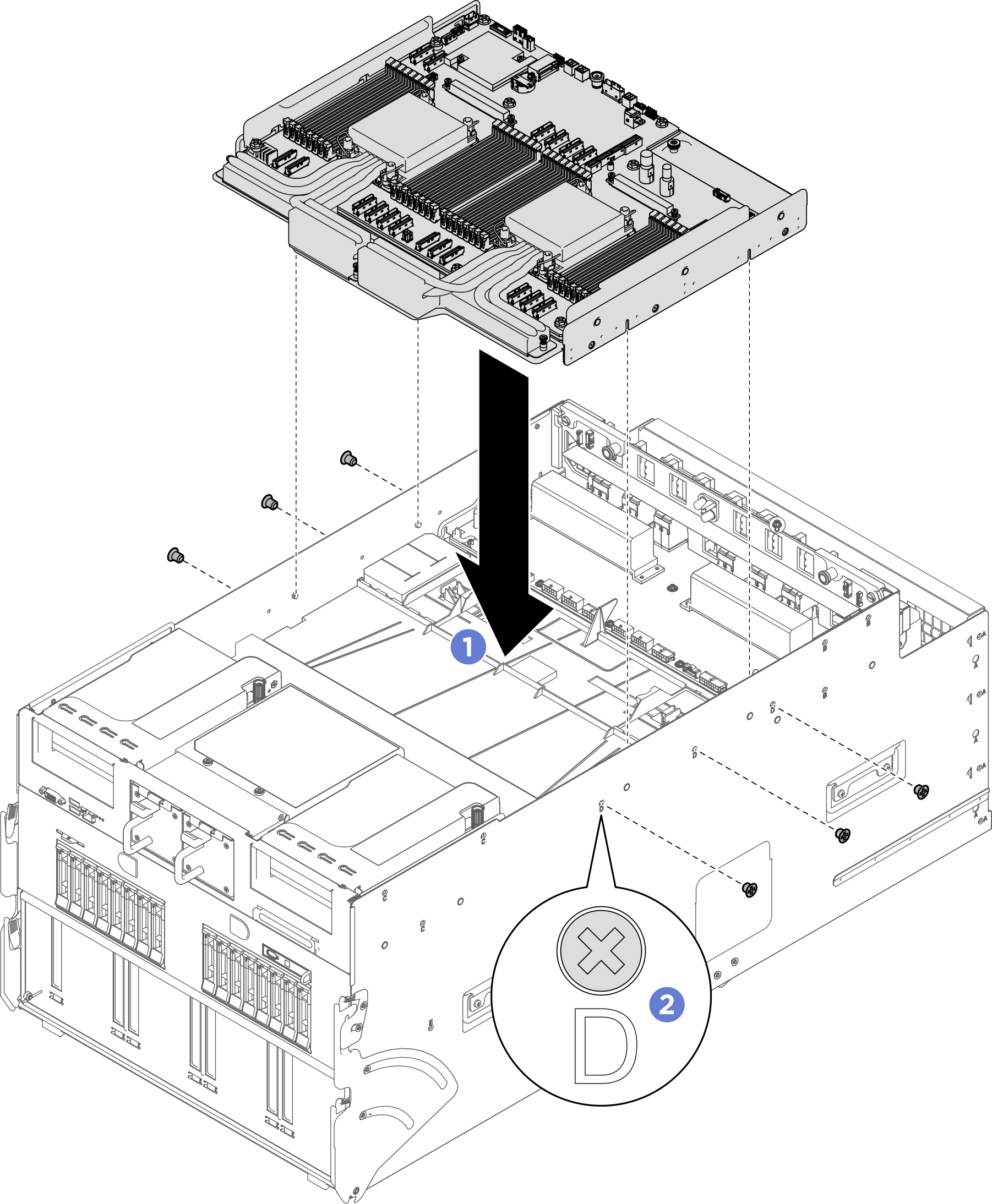

    Figura 1. Installazione del vassoio di elaborazione
    Compute tray installation
  3. Ricollegare tutti i cavi richiesti agli stessi connettori sulla scheda di sistema. Per ulteriori informazioni, vedere di seguito.

Dopo aver terminato

  1. Accertarsi che tutti i componenti siano stati riassemblati correttamente e che all'interno del server non siano rimasti utensili o viti non utilizzate.
  2. Reinstallare lo shuttle di sistema. Vedere Installazione dello shuttle di sistema.
  3. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
