Instalar a bandeja de cálculo

Siga as instruções nesta seção para instalar a bandeja de cálculo. O procedimento deve ser executado por um técnico treinado.

Sobre esta tarefa

Atenção

Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
Duas pessoas e um dispositivo de elevação no local que podem suportar até 400 lb (181 kg) são necessários para executar esse procedimento. Se você ainda não tiver um dispositivo de içamento disponível, a Lenovo oferece o Genie Lift GL-8 material lift que pode ser adquirido em Data Center Solution Configurator. Inclua o freio e a plataforma de carga ao pedir o Genie Lift GL-8 material lift.

Procedimento

Coloque a bandeja de cálculo no suporte do sistema até que ela seja encaixada com segurança.
Localize os seis orifícios do parafuso marcados com D nos dois lados do suporte do sistema; em seguida, aperte os seis parafusos para prender a bandeja de cálculo.

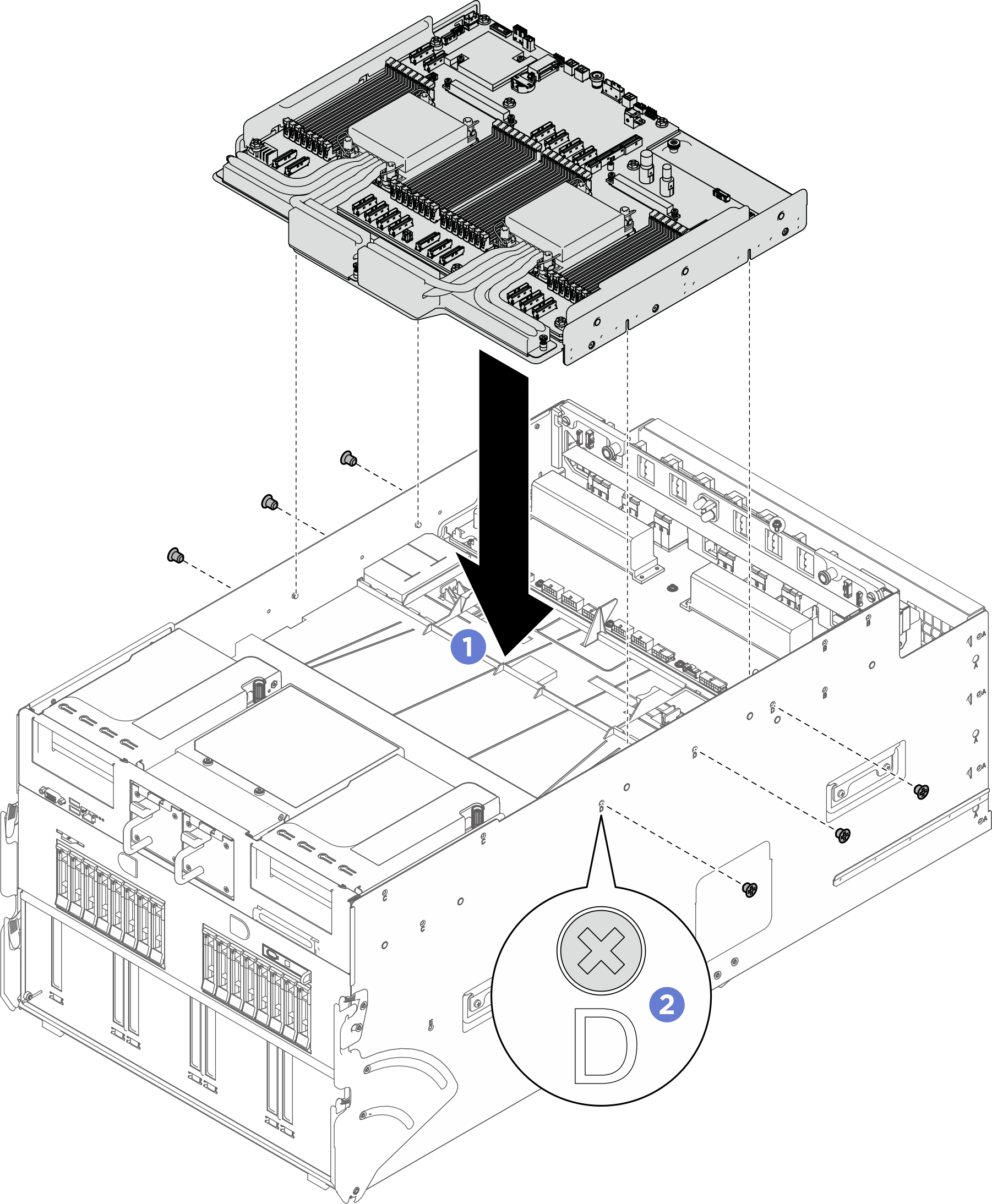

Figura 1. Instalação de uma bandeja de cálculo
Reconecte todos os cabos necessários aos mesmos conectores na placa-mãe. Consulte abaixo mais informações.

Depois de concluir

Certifique-se de que todos os componentes tenham sido recolocados corretamente e que nenhuma ferramenta nem parafusos soltos tenham sido deixados dentro do servidor.
Reinstale o suporte do sistema. Consulte Instalar o suporte do sistema.
Conclua a substituição de peças. Consulte Concluir a substituição de peças.
