コンピュート・トレイの取り付け

コンピュート・トレイを取り付けるには、このセクションの説明に従ってください。この手順は、トレーニングを受けた技術者が行う必要があります。

このタスクについて

重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
  • この手順は 2 人で実行する必要があります。また、最大 400 ポンド (181kg) を支えることができるリフト・デバイス 1 台が必要です。リフト・デバイスがまだ手元にない場合、Lenovo では Data Center Solution Configurator で購入していただける Genie Lift GL-8 material lift をご用意しています。Genie Lift GL-8 material lift を注文される際は、フットリリース・ブレーキとロード・プラットフォームが含まれていることを確認してください。

手順

  1. コンピュート・トレイをシステム・シャトルにしっかりと固定されるまで置きます。
  2. システム・シャトルの両側に D とマークされた 6 個のねじ穴を見つけ、6 本のねじを締めてコンピュート・トレイを固定します。

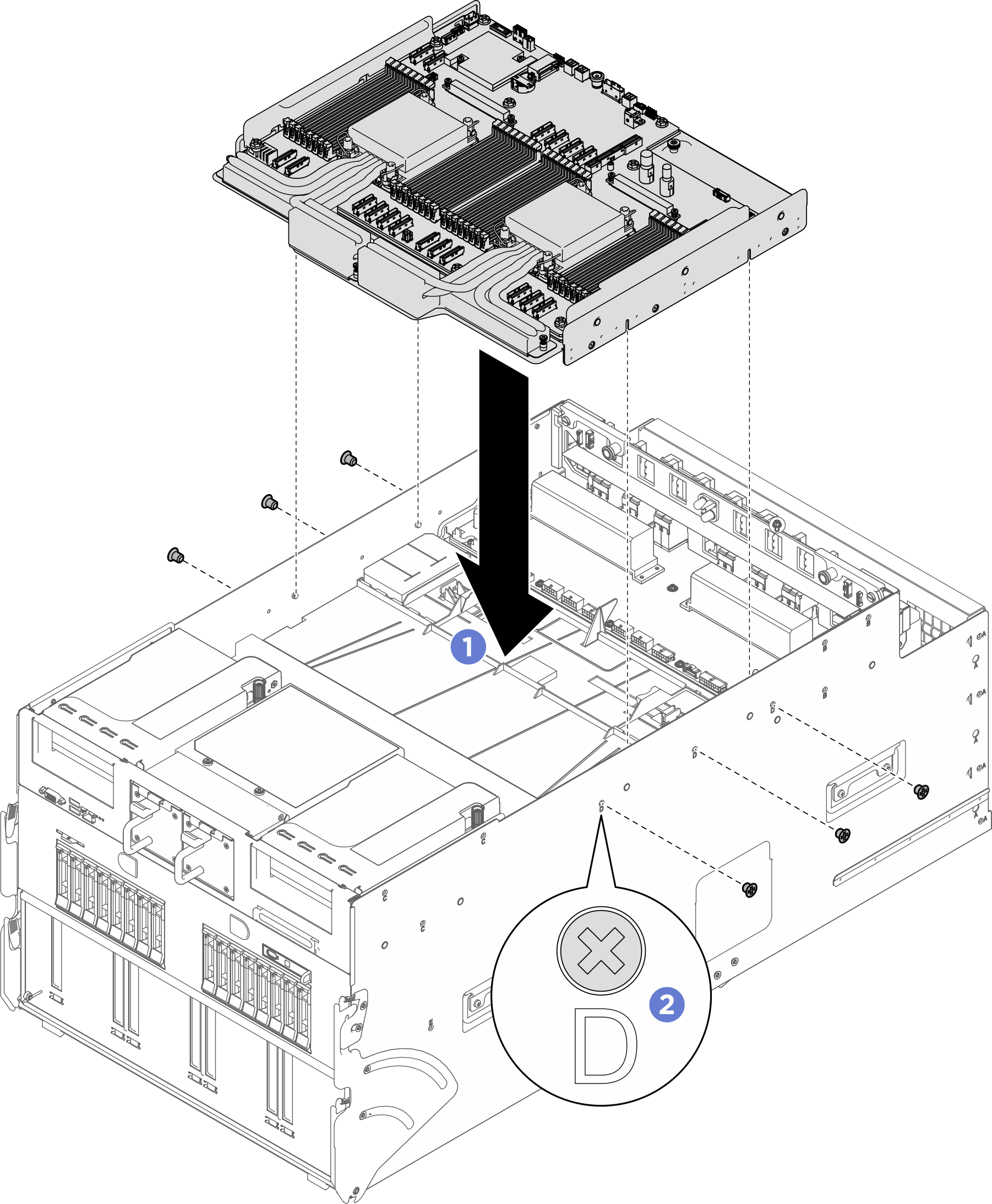

    図 1. コンピュート・トレイの取り付け
    Compute tray installation
  3. 必要なケーブルをすべて、システム・ボード上の同じコネクターに再接続します。詳しくは、以下を参照してください。

完了したら

  1. すべてのコンポーネントが正しく再配置されており、サーバーの内部に工具が残されていたり、ねじが緩んだままになっていたりしないことを確認します。
  2. システム・シャトルを再度取り付けます。システム・シャトルの取り付けを参照してください。
  3. 部品交換を完了します。部品交換の完了を参照してください。
