Instalación de la bandeja de computación

Siga las instrucciones que aparecen en esta sección para instalar la bandeja de computación. El procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
  • Para realizar este procedimiento se requieren dos personas y un dispositivo de elevación en el sitio que soporte hasta 400 lb (181 kg). Si todavía no tiene un dispositivo de elevación disponible, Lenovo ofrece el Genie Lift GL-8 material lift que se puede comprar en Data Center Solution Configurator. Asegúrese de incluir el freno de liberación con el pie y la plataforma de carga al pedir el Genie Lift GL-8 material lift.

Procedimiento

  1. Coloque la bandeja de computación en la lanzadera del sistema hasta que quede bien enganchada.
  2. Ubique los seis orificios de tornillos marcados con D en ambos lados de la lanzadera del sistema. Luego, apriete los seis tornillos para fijar la bandeja de computación.

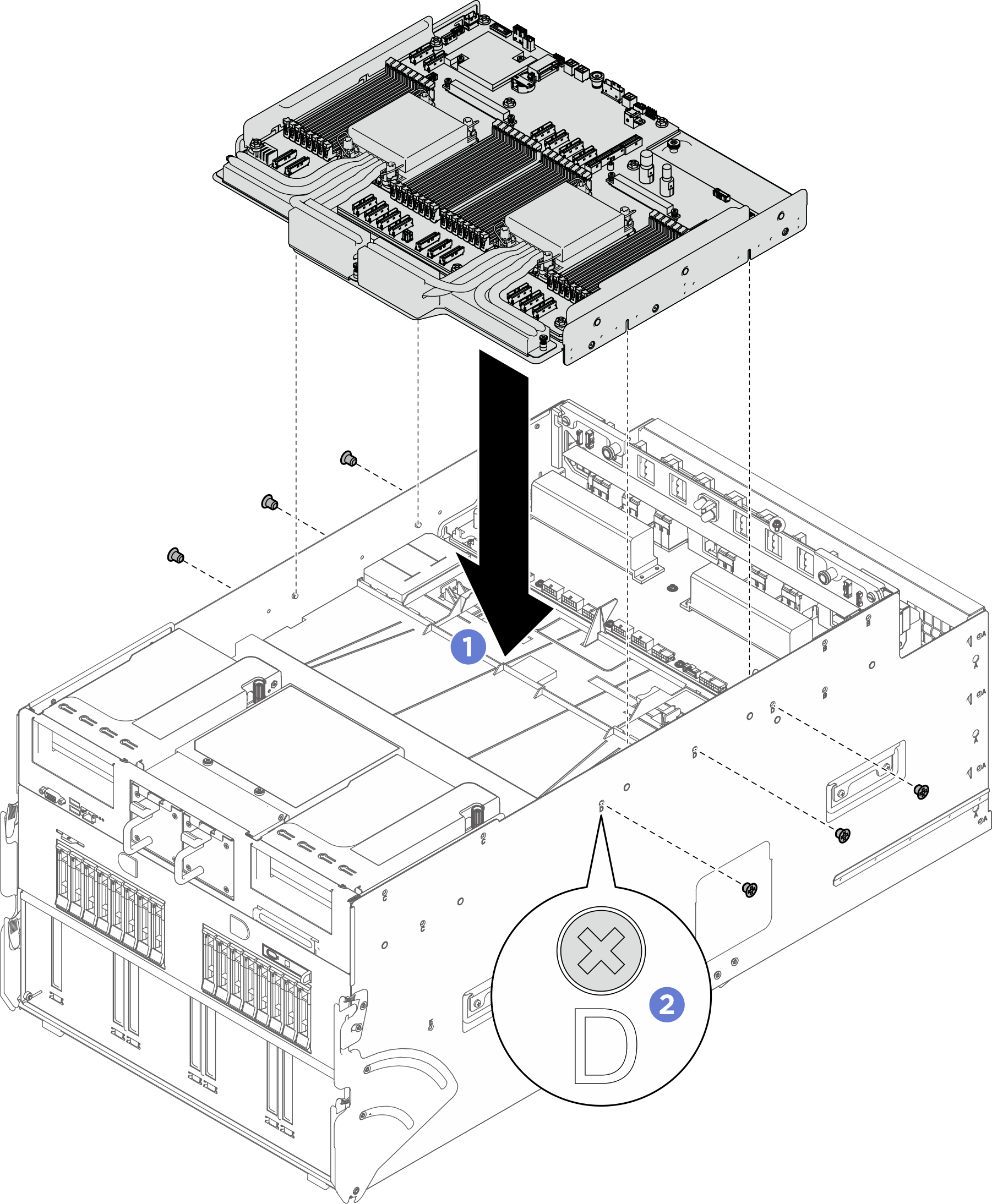

    Figura 1. Instalación de la bandeja de computación
    Compute tray installation
  3. Vuelva a conectar todos los cables necesarios a los mismos conectores de la placa del sistema. Consulte a continuación para obtener más información.

Después de finalizar

  1. Asegúrese de que todos los componentes se hayan vuelto a montar correctamente y de que no haya quedado ninguna herramienta ni ningún tornillo flojo en el interior del servidor.
  2. Vuelva a instalar la lanzadera del sistema. Consulte Instalación de la lanzadera del sistema.
  3. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
