Extracción de la bandeja de computación

Siga las instrucciones que aparecen en esta sección para quitar la bandeja de computación. El procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

Importante
Al desconectar los cables, haga una lista de cada cable y anote los conectores a los que están conectados los cables. Use estas notas como lista de verificación de la disposición de los cables después de instalar la bandeja de computación.
Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
  • Para realizar este procedimiento se requieren dos personas y un dispositivo de elevación en el sitio que soporte hasta 400 lb (181 kg). Si todavía no tiene un dispositivo de elevación disponible, Lenovo ofrece el Genie Lift GL-8 material lift que se puede comprar en Data Center Solution Configurator. Asegúrese de incluir el freno de liberación con el pie y la plataforma de carga al pedir el Genie Lift GL-8 material lift.

Procedimiento

  1. Tire de la lanzadera del sistema para quitarla del chasis y colóquela en la plataforma elevadora. Consulte Extracción de la lanzadera del sistema.
  2. Desconecte todos los cables de la placa del sistema. A medida que desconecte los cables, haga una lista de cada cable y anote los conectores a los que están conectados los cables. Use estas notas como lista de verificación de la disposición de los cables después de instalar la bandeja de computación.
    Atención

    Para evitar dañar la placa del sistema, asegúrese de seguir las instrucciones que aparecen en Disposición interna de los cables al desconectar los cables de la placa del sistema.

  3. Quite la bandeja de computación.
    1. Suelte los seis tornillos marcados con D en ambos lados de la lanzadera del sistema.
    2. Levante la bandeja de computación para quitarla de la lanzadera del sistema.

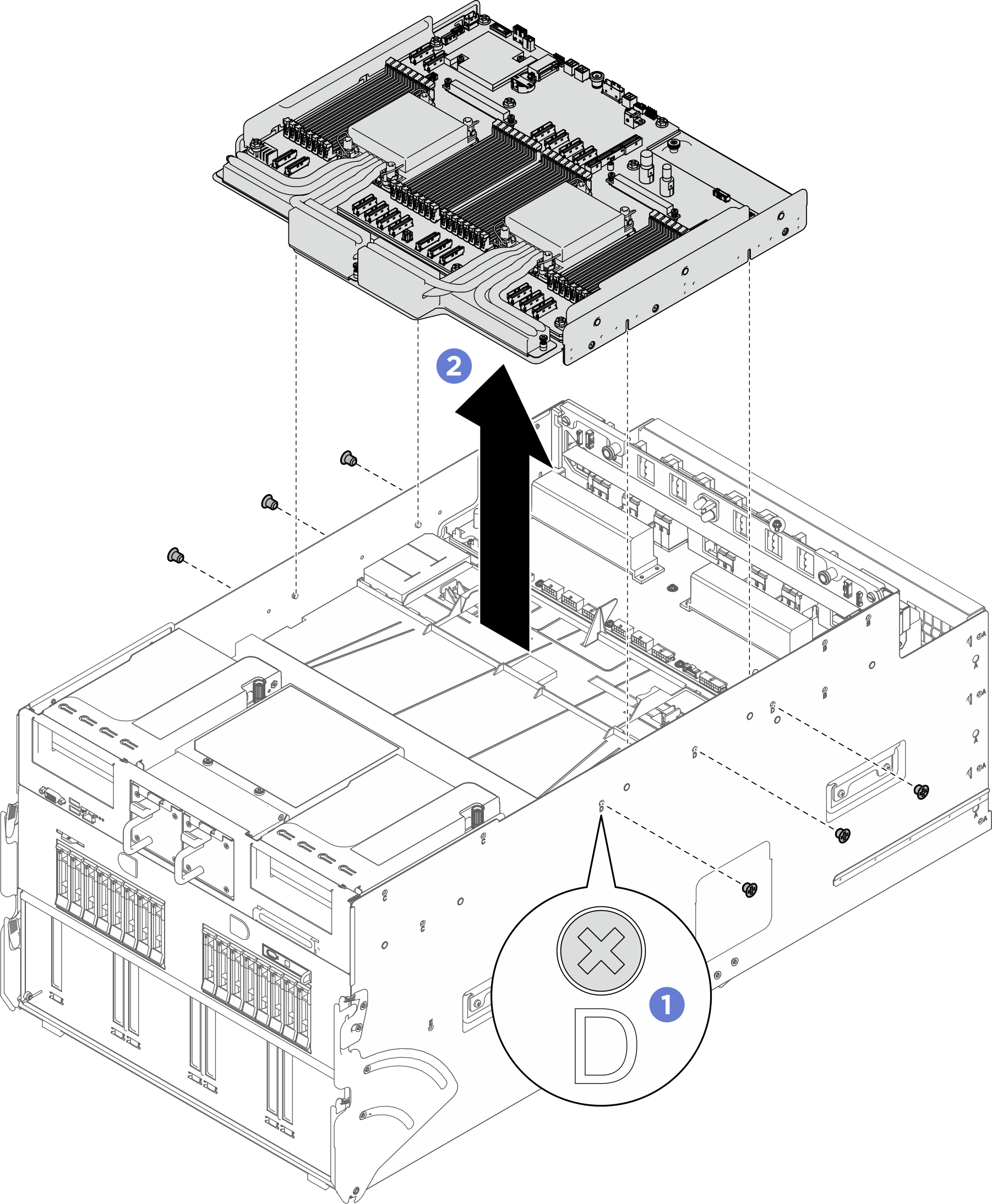

    Figura 1. Extracción de la bandeja de computación
    Compute tray removal

Después de finalizar

  • Para quitar la placa del sistema de la bandeja, consulte Extracción de la placa del sistema.
  • Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
