Einbaurahmen entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um den Einbaurahmen zu entfernen. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

Wichtig
Wenn Sie Kabel abziehen, erfassen Sie die Kabel in einer Liste und notieren Sie, an welchen Anschlüssen die Kabel angeschlossen waren. Diese Liste können Sie anschließend während der Installation des neuen Einbaurahmens als Checkliste verwenden.
Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und externen Kabel. Siehe Server ausschalten.
  • Für dieses Verfahren sind zwei Personen und eine Hebevorrichtung vor Ort erforderlich, die bis zu 181 kg (400 lb) unterstützt. Wenn Ihnen noch keine Hebevorrichtung zur Verfügung steht, bietet Lenovo den Genie Lift GL-8 material lift an, der mit dem Data Center Solution Configurator Zusätzlich zum Genie Lift GL-8 material lift sollten Sie unbedingt auch die fußbetätigte Haltebremse und die Ladeplattform bestellen.

Vorgehensweise

  1. Ziehen Sie den System-Shuttle aus dem Gehäuse und setzen Sie ihn auf die Hebebühne. Siehe System-Shuttle entfernen.
  2. Ziehen Sie alle Kabel von der Systemplatine ab. Erfassen Sie die Kabel in einer Liste und notieren Sie, an welchen Anschlüssen die Kabel angeschlossen waren. Diese Liste können Sie anschließend nach der Installation des neuen Einbaurahmens als Checkliste verwenden.
    Achtung

    Stellen Sie sicher, dass Sie beim Trennen von Kabeln von der Systemplatine die Anweisungen unter Interne Kabelführung befolgen, um eine Beschädigung der Systemplatine zu vermeiden.

  3. Entfernen Sie die Systemplatine.
    1. Lösen Sie die sechs mit D markierten Schrauben an beiden Seiten des System-Shuttles.
    2. Heben Sie den Einbaurahmen aus dem System-Shuttle heraus.

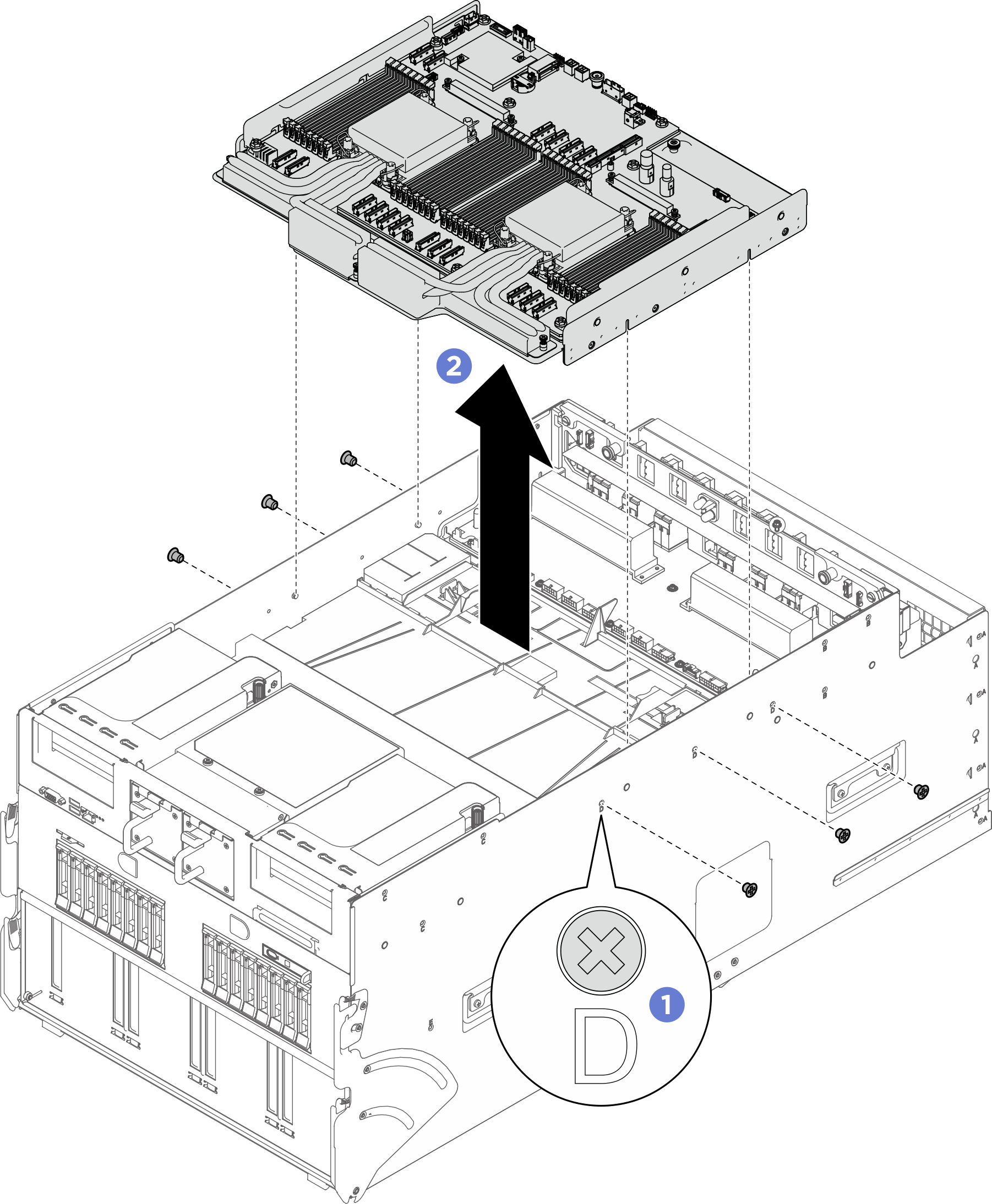

    Abbildung 1. Ausbau des Einbaurahmens
    Compute tray removal

Nach dieser Aufgabe

  • Informationen zum Entfernen der Systemplatine aus dem Einbaurahmen finden Sie unter Systemplatine entfernen.
  • Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
