컴퓨팅 트레이 제거

이 섹션의 지침에 따라 컴퓨팅 트레이를 제거하십시오. 이 절차는 숙련된 기술자가 수행해야 합니다.

이 작업 정보

중요사항
케이블을 분리할 때 각 케이블의 목록을 작성하고 케이블이 연결된 커넥터를 기록하여 컴퓨팅 트레이를 설치한 후 배선 점검 목록으로 이 기록을 사용하십시오.
주의
  • 설치 지침 및 안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.
  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.
  • 현장에 최대 181kg(400lbs)을 지탱할 수 있는 리프팅 장치 1대와 작업자 2명이 있어야 이 절차를 수행할 수 있습니다. 아직 사용할 수 있는 리프팅 장치가 준비되지 않은 경우 Lenovo에서 Genie Lift GL-8 material lift를 제공하며, Data Center Solution Configurator에서 구입 가능합니다. Genie Lift GL-8 material lift를 주문할 때 풋 릴리스 브레이크와 로드 플랫폼이 포함되어 있는지 확인하십시오.

절차

  1. 시스템 셔틀을 섀시에서 당겨 리프트 플랫폼에 놓으십시오. 시스템 셔틀 제거의 내용을 참조하십시오.
  2. 시스템 보드에서 케이블을 모두 분리하십시오. 케이블을 분리할 때 각 케이블의 목록을 작성하고 케이블이 연결된 커넥터를 기록하여 컴퓨팅 트레이를 설치한 후 배선 점검 목록으로 이 기록을 사용하십시오.
    주의

    시스템 보드의 손상을 방지하려면, 시스템 보드에서 케이블을 분리할 때 내장 케이블 배선의 지침을 따르십시오.

  3. 컴퓨팅 트레이를 제거하십시오.
    1. 시스템 셔틀의 양쪽에 D로 표시된 나사 6개를 푸십시오.
    2. 시스템 셔틀에서 컴퓨팅 트레이를 들어 올리십시오.

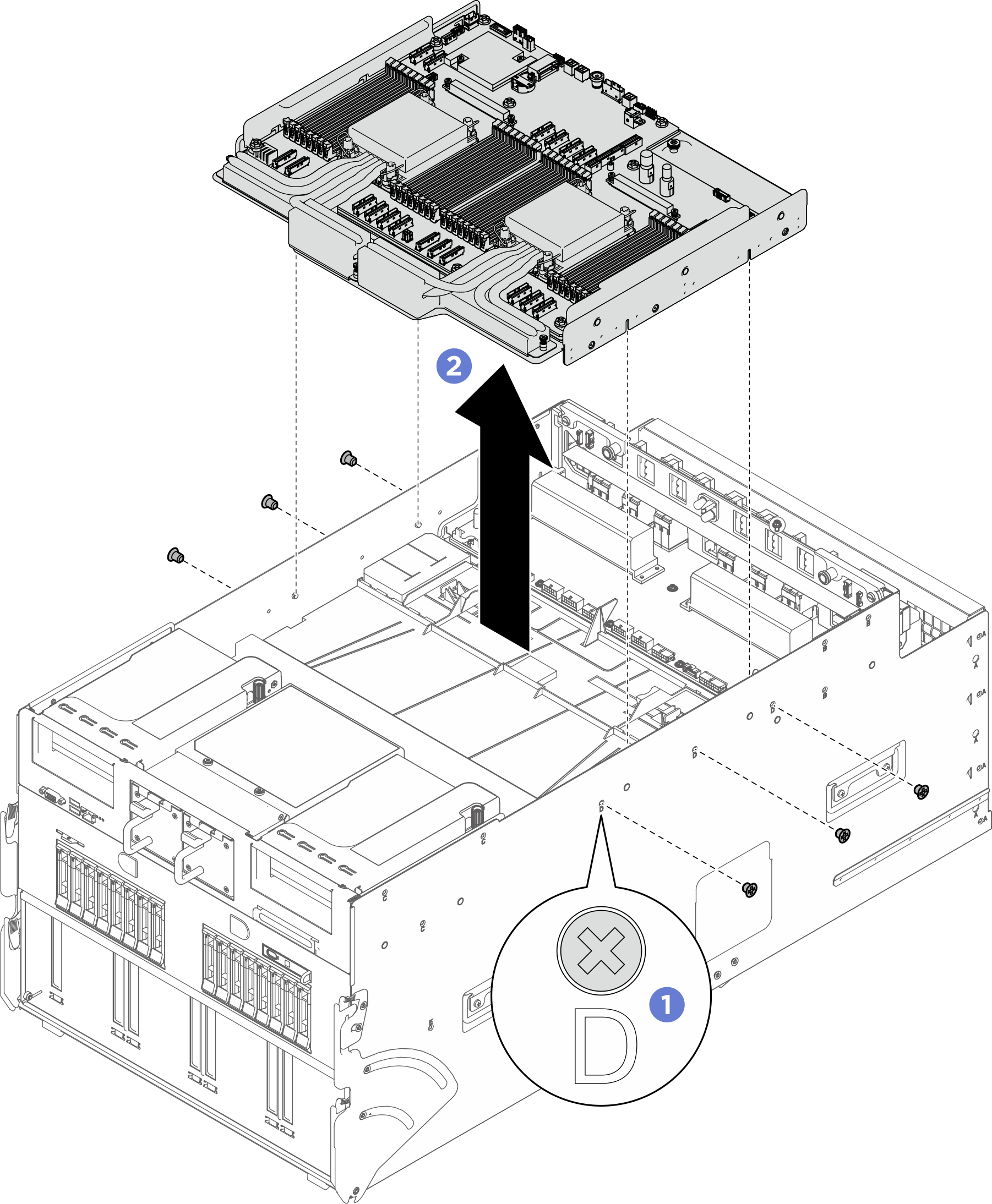

    그림 1. 컴퓨팅 트레이 제거
    Compute tray removal

완료한 후

  • 트레이에서 시스템 보드를 제거하려면 시스템 보드 제거의 내용을 참조하십시오.
  • 구성 요소 또는 옵션 장치를 반환하도록 지시받은 경우 모든 포장 지시사항을 따르고 제공되는 운송용 포장재를 사용하십시오.
