Remover a bandeja de cálculo

Siga as instruções nesta seção para remover a bandeja de cálculo. O procedimento deve ser executado por um técnico treinado.

Sobre esta tarefa

Importante
Ao desconectar os cabos, faça uma lista de cada cabo, registre os conectores aos quais o cabo está conectado e use o registro como uma lista de verificação de cabeamento depois de instalar a bandeja de cálculo.
Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.
  • Duas pessoas e um dispositivo de elevação no local que podem suportar até 400 lb (181 kg) são necessários para executar esse procedimento. Se você ainda não tiver um dispositivo de içamento disponível, a Lenovo oferece o Genie Lift GL-8 material lift que pode ser adquirido em Data Center Solution Configurator. Inclua o freio e a plataforma de carga ao pedir o Genie Lift GL-8 material lift.

Procedimento

  1. Puxe o suporte do sistema para fora do chassi e coloque-o na plataforma de elevação. Consulte Remover o suporte do sistema.
  2. Desconecte todos os cabos da placa-mãe. Ao desconectar os cabos, faça uma lista de cada cabo, registre os conectores aos quais os cabos estão conectados e use o registro como uma lista de verificação de cabeamento depois de instalar a bandeja de cálculo.
    Atenção

    Para evitar danos à placa-mãe, siga as instruções em Roteamento de cabos internos ao desconectar os cabos do componente.

  3. Remova a bandeja de cálculo.
    1. Solte os seis parafusos marcados com D nos dois lados do suporte do sistema.
    2. Levante a bandeja de cálculo para fora do suporte do sistema.

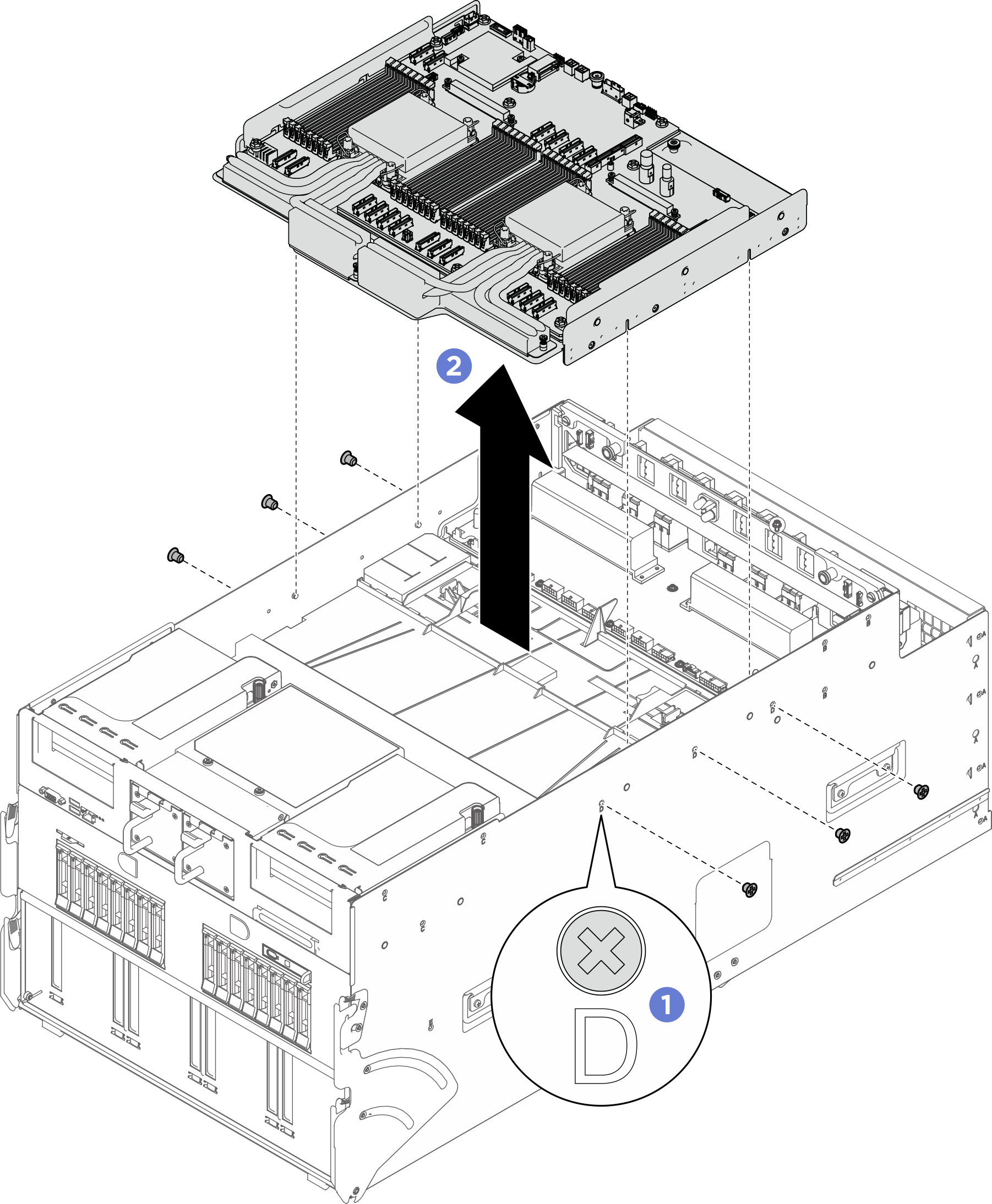

    Figura 1. Remoção de uma bandeja de cálculo
    Compute tray removal

Depois de concluir

  • Para remover a placa-mãe da bandeja, consulte Remover a placa-mãe.
  • Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
