Installation du plateau de calcul

Suivez les instructions de cette section pour installer le plateau de calcul. La procédure doit être exécutée par un technicien qualifié.

À propos de cette tâche

Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
  • Deux personnes et un dispositif de levage sur site pouvant soulever jusqu’à 181 kg (400 lb) sont nécessaires pour mener à bien cette procédure. Si vous ne disposez pas de dispositif de levage, Lenovo vous propose le Genie Lift GL-8 material lift, qui peut être acheté à l’adresse suivante : Data Center Solution Configurator. Assurez-vous d’inclure la pédale de frein et la plateforme de chargement lorsque vous commandez le Genie Lift GL-8 material lift.

Procédure

  1. Placez le plateau de calcul dans la navette système jusqu’à ce qu’il soit solidement fixé.
  2. Repérez les six trous de vis accompagnés de l’inscription D des deux côtés de la navette système. Ensuite, serrez les six vis afin de bien fixer le plateau de calcul.

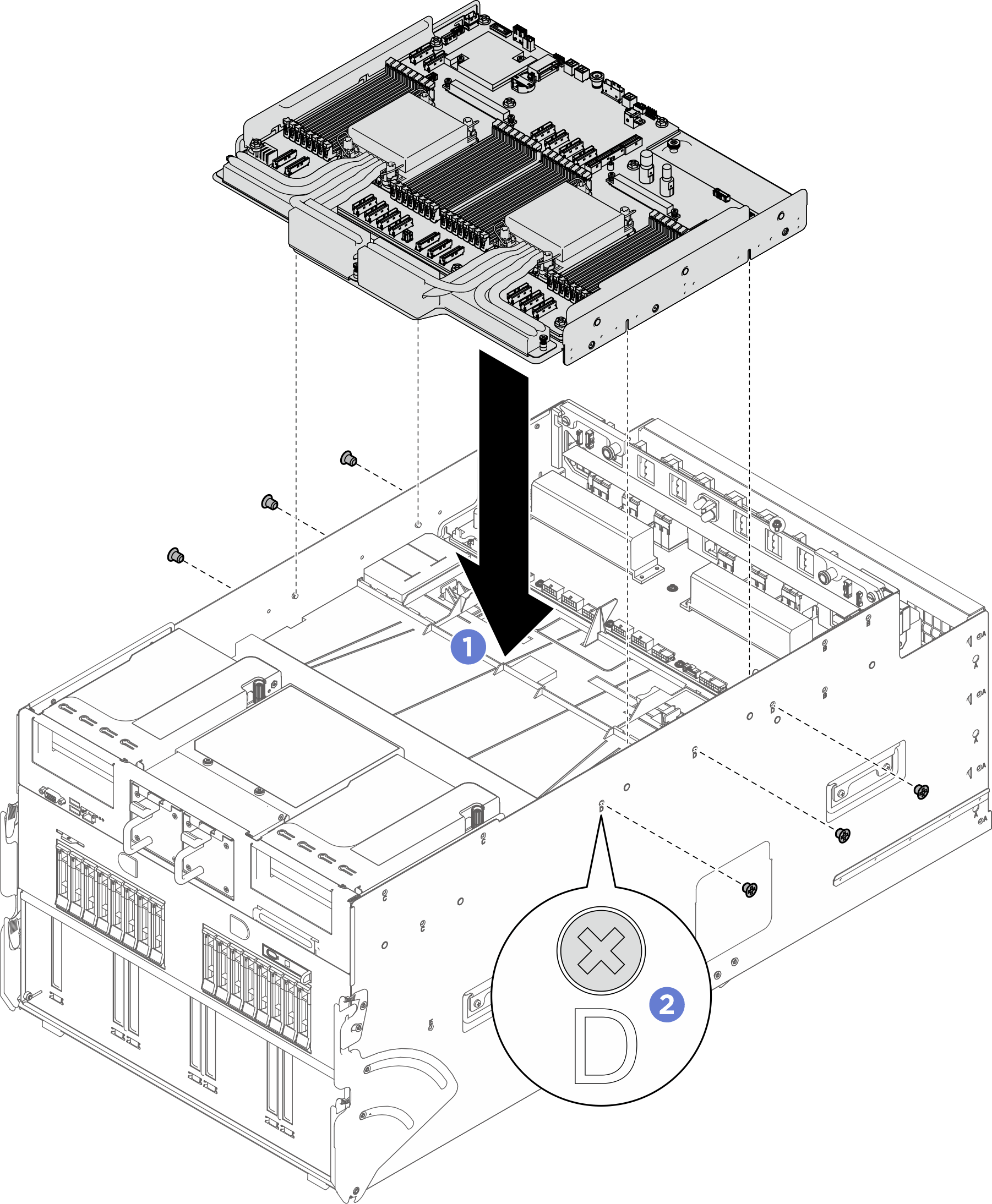

    Figure 1. Installation du plateau de calcul
    Compute tray installation
  3. Reconnectez tous les câbles requis aux connecteurs correspondants sur la carte mère. Voir ci-dessous pour plus d’informations.

Après avoir terminé

  1. Vérifiez que tous les composants ont été remontés correctement et que vous n’avez pas oublié d’outils ou de vis à l’intérieur du serveur.
  2. Réinstallez la navette système. Voir Installation de la navette système.
  3. Terminez de remplacer les composants. Voir Fin du remplacement des composants.
