安裝運算匣

請您依照本節說明安裝運算匣。此程序必須由經過培訓的維修技術人員執行。

關於此作業

小心
  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
  • 執行此程序時，現場需要兩個人和一台最大可承重 400 磅（181 公斤）的起重設備。如果您還沒有可用的起重設備，Lenovo 提供了 Genie Lift GL-8 material lift，可在 Data Center Solution Configurator。訂購 Genie Lift GL-8 material lift 時，請確保包含腳踏釋放煞車和負荷平台。

程序

  1. 將運算匣放入系統滑動箱中，直到其牢固嚙合。
  2. 找出系統滑動箱兩側標有 D 的六個螺絲孔；然後，鎖緊六個螺絲以固定運算匣。

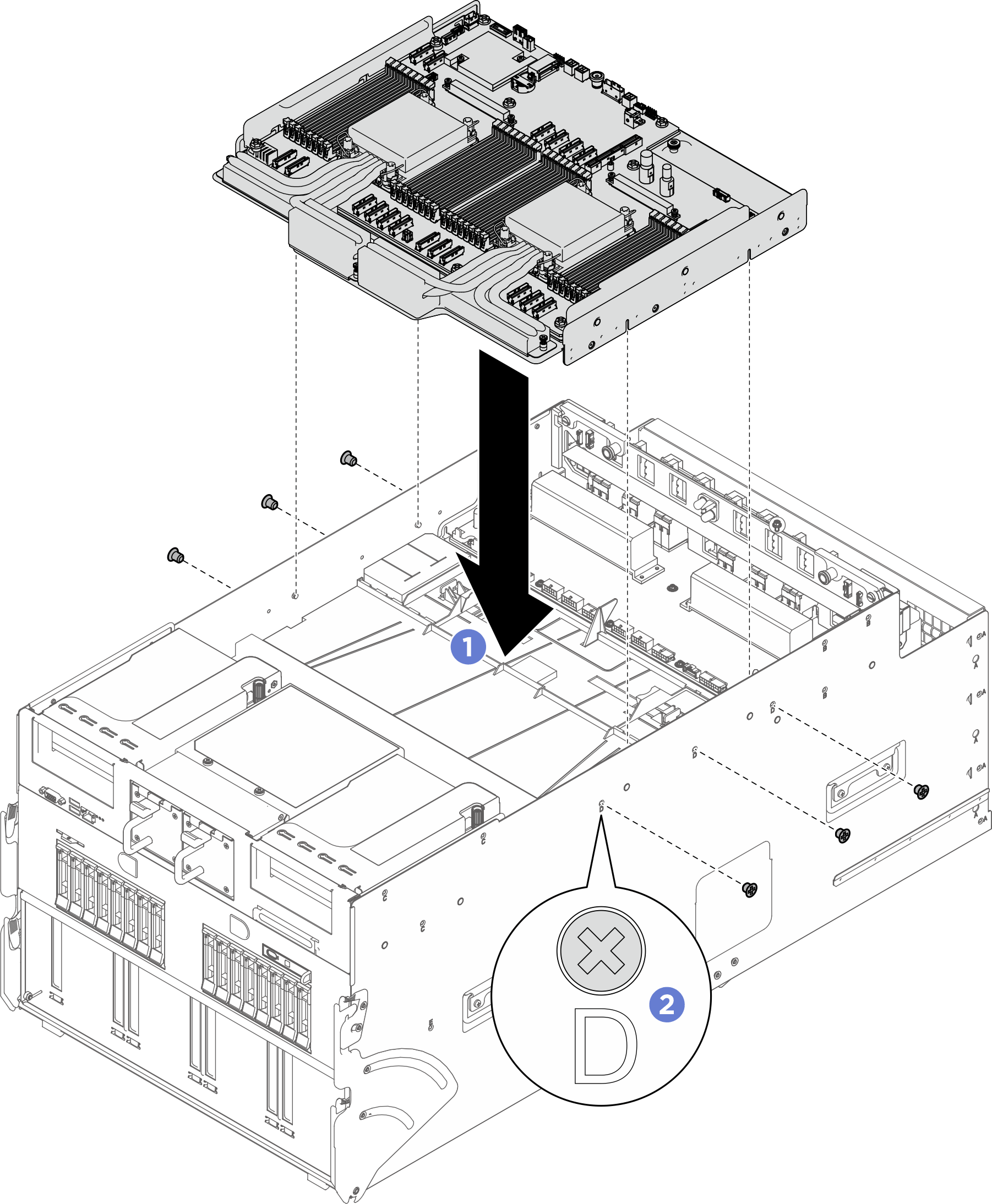

    圖 1. 安裝運算匣
    Compute tray installation
  3. 將所有必需的電纜重新連接到主機板上的原本接頭。如需更多資訊，請參見下文。

在您完成之後

  1. 確定已正確重新組裝所有元件，且伺服器內未遺留任何工具或鬆脫的螺絲。
  2. 請重新安裝系統滑動箱。請參閱安裝系統滑動箱。
  3. 完成零件更換。請參閱完成零件更換。
